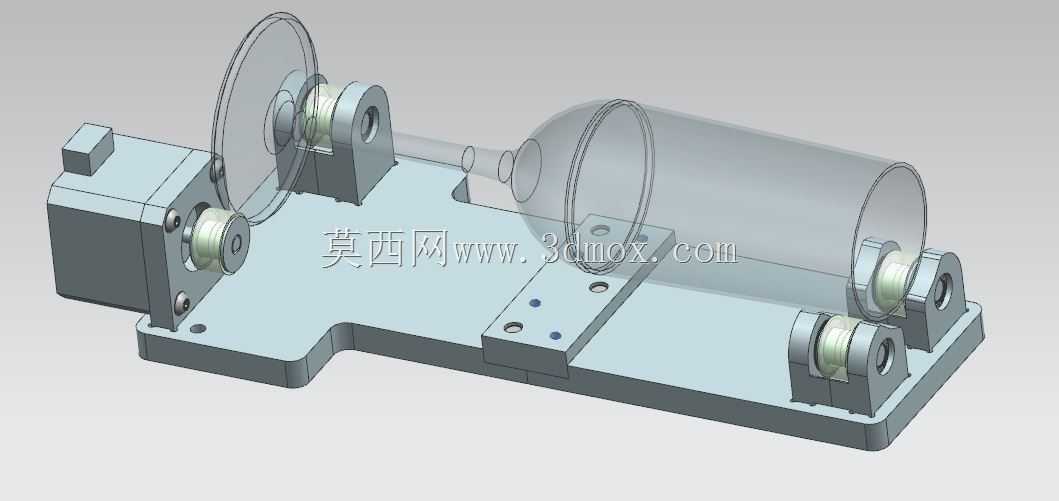

适配K40激光设备的旋转加工辅助装置

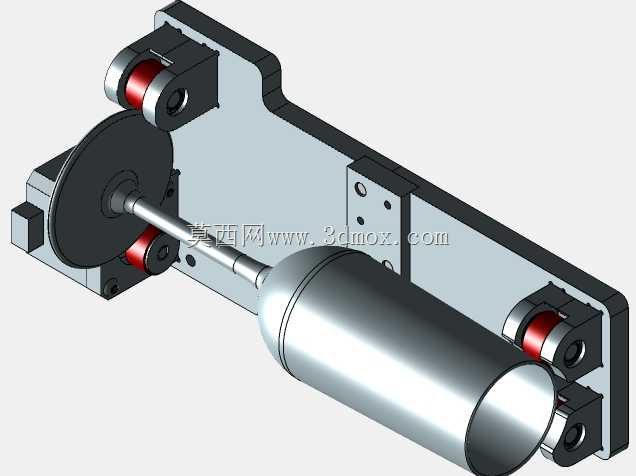

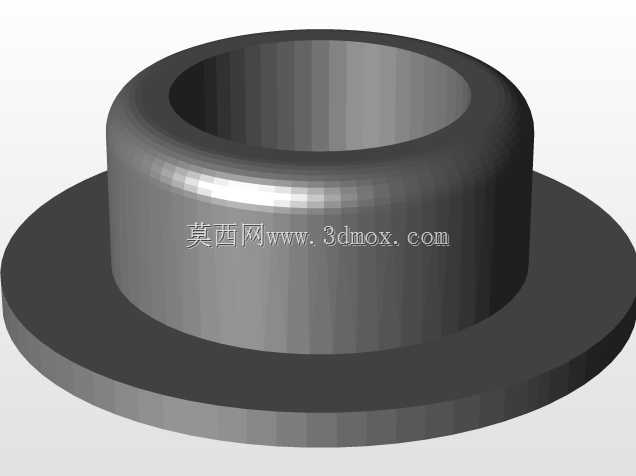

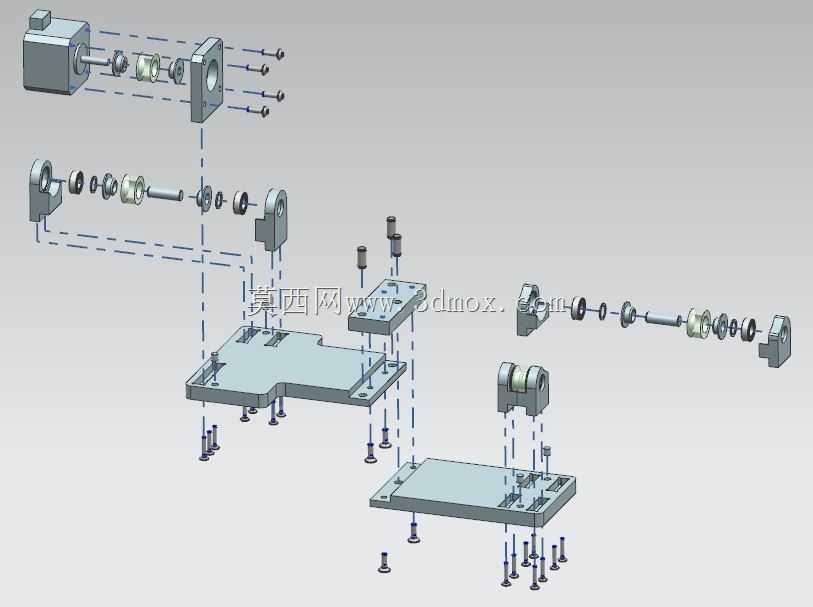

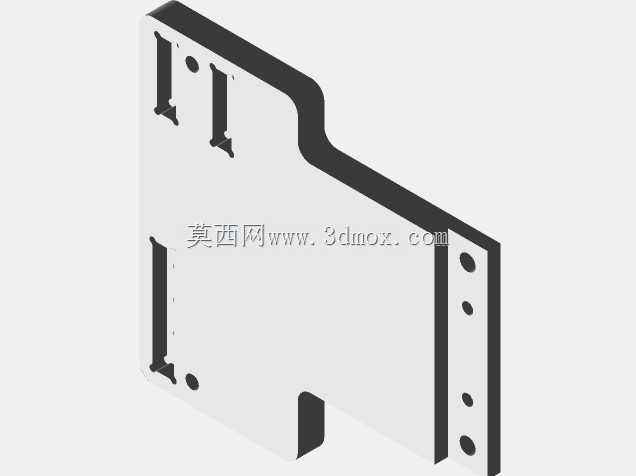

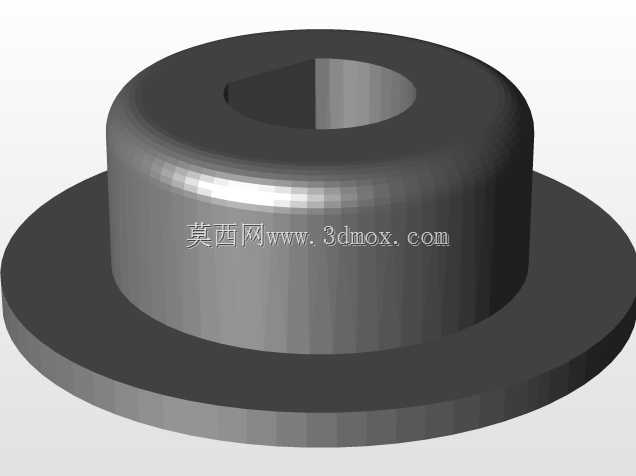

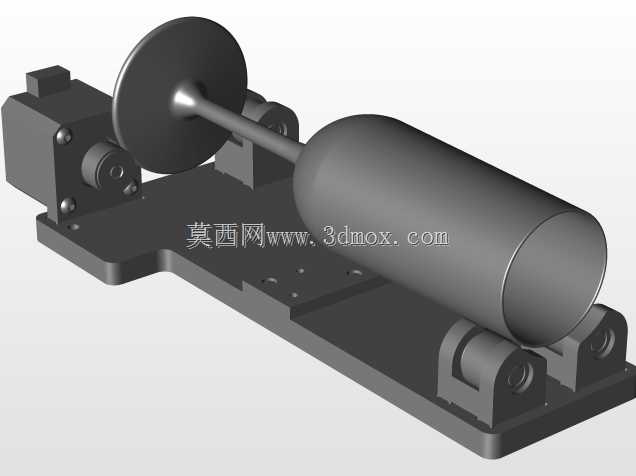

该装置是专为小型二氧化碳激光加工场景打造的配套辅助机构，主要适配桌面级K40型激光切割雕刻设备，解决常规平面激光加工无法完成曲面、回转类工件连续加工的痛点，广泛应用于小型工艺礼品加工、个性化定制打标、小批量异形工件雕刻等场景，可覆盖玻璃管材、圆柱形亚克力、小型金属回转件、竹木圆柱工艺品等多种材质工件的旋转加工需求，填补了入门级激光设备无回转加工能力的空白。从功能特性来看，该装置采用双组滚轮支撑配合主动驱动的结构设计，两端的带轴承滚轮组可稳定承托不同直径的回转工件，通过摩擦力带动工件匀速旋转，配合激光头的轴向移动即可实现圆柱面、圆锥面的连续图案雕刻、环切加工，无需反复装夹调整工件角度，大幅提升曲面加工的精度与效率；装置自带的驱动单元集成在安装基板侧方，传动路径短、运行震动小，可保证工件旋转时的线速度稳定，避免雕刻图案出现拉伸、错位、深浅不均的问题。在设计思路上，该装置充分考虑入门级激光设备的改装适配性，整体采用平板式安装基座，基座上预留多组规则排列的安装孔位，可直接固定在K40设备的原有加工台面上，无需对设备本体进行破坏性改装；滚轮支架采用可微调的结构设计，可根据工件直径调整两组滚轮的间距，适配不同粗细的回转工件，同时滚轮外层采用防滑耐磨的弹性材质，既可以保证传动摩擦力充足，又不会刮伤工件表面；驱动单元的布局充分考虑设备内部的空间边界，整体沿基板长度方向布置，不会超出原有加工舱的内部尺寸，也不会干涉激光头的原有运动行程。从安装边界与尺寸适配来看，该装置整体为长条形布局，长度方向适配K40设备加工舱的纵深尺寸，宽度方向不占用过多平面加工空间，安装后仍保留部分平面加工区域，可兼顾平面工件与回转工件的加工需求；装置的整体高度经过精准核算，工件装夹后的中心高度与激光头的焦距范围匹配，无需额外调整激光头的高度参数即可直接开展加工，降低了改装调试的难度。
