台式软质材料数控雕刻切割加工设备

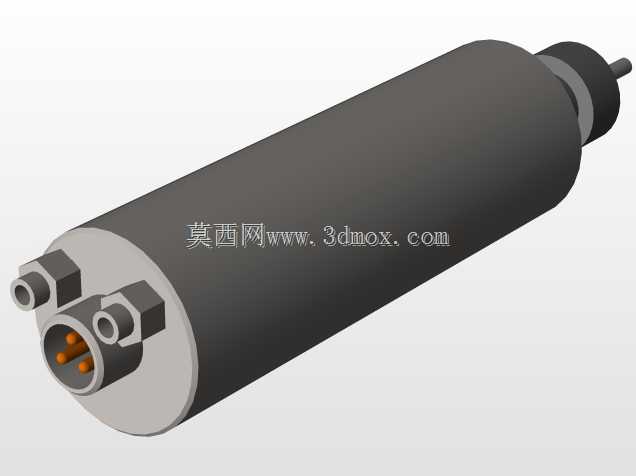

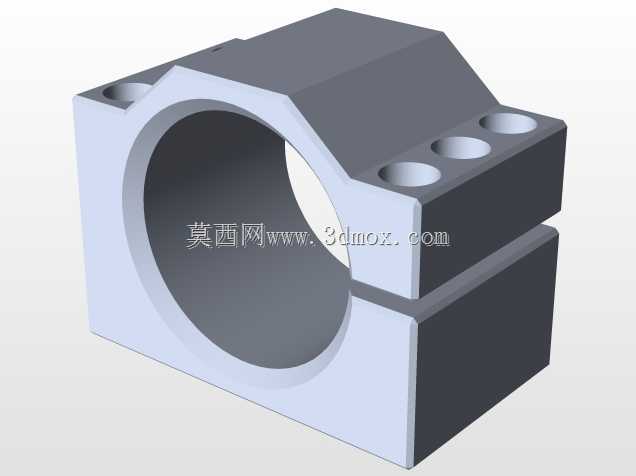

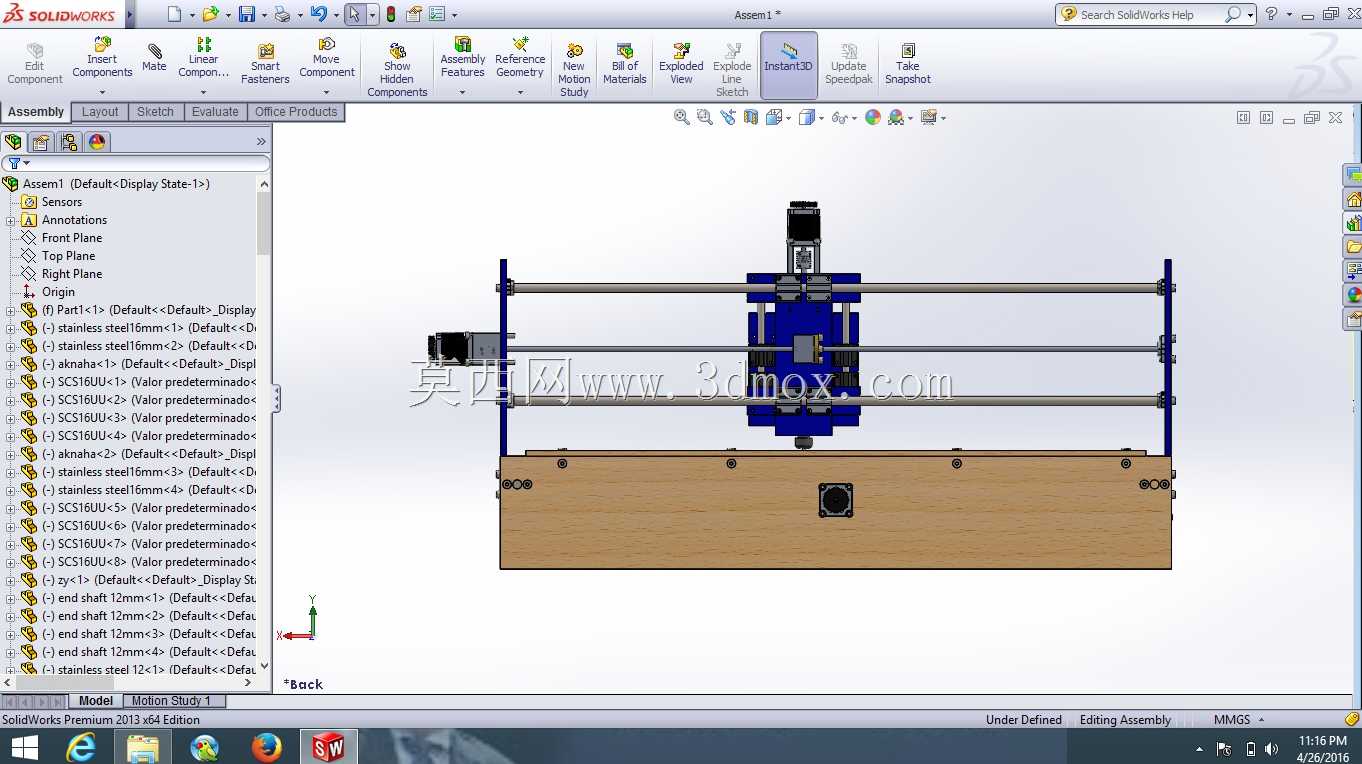

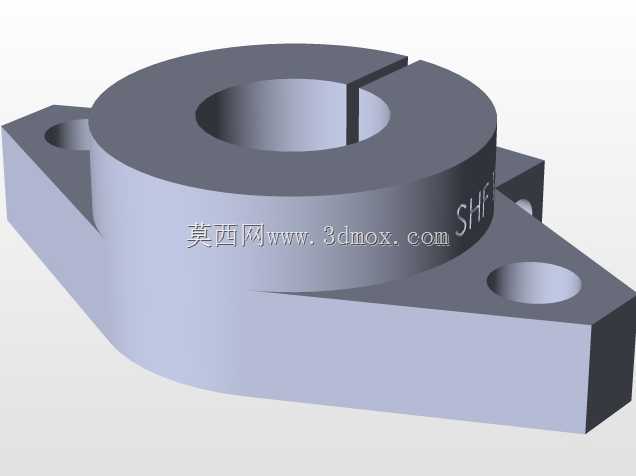

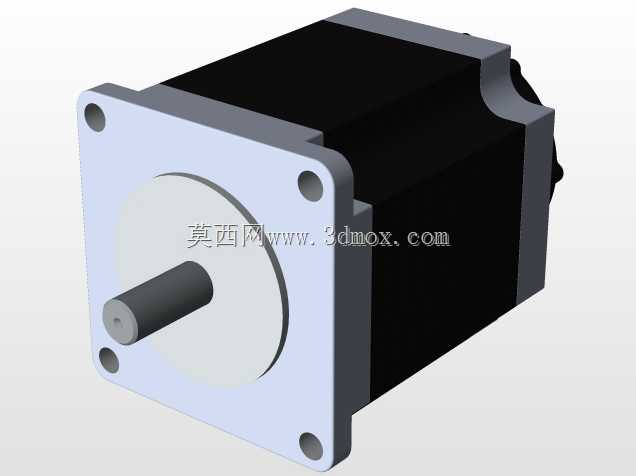

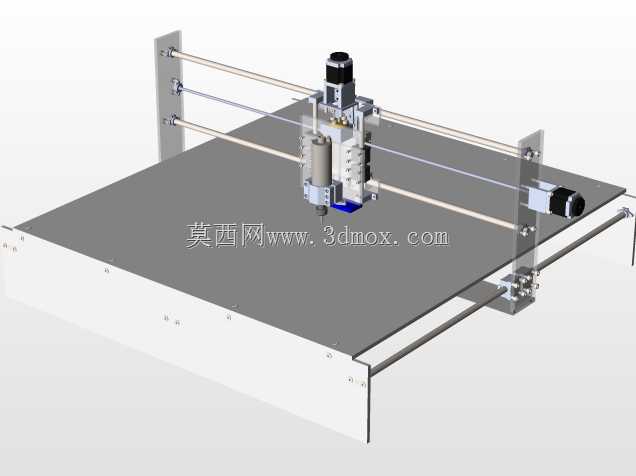

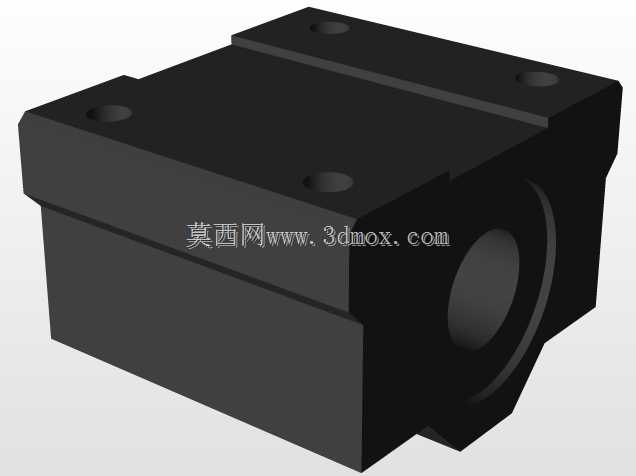

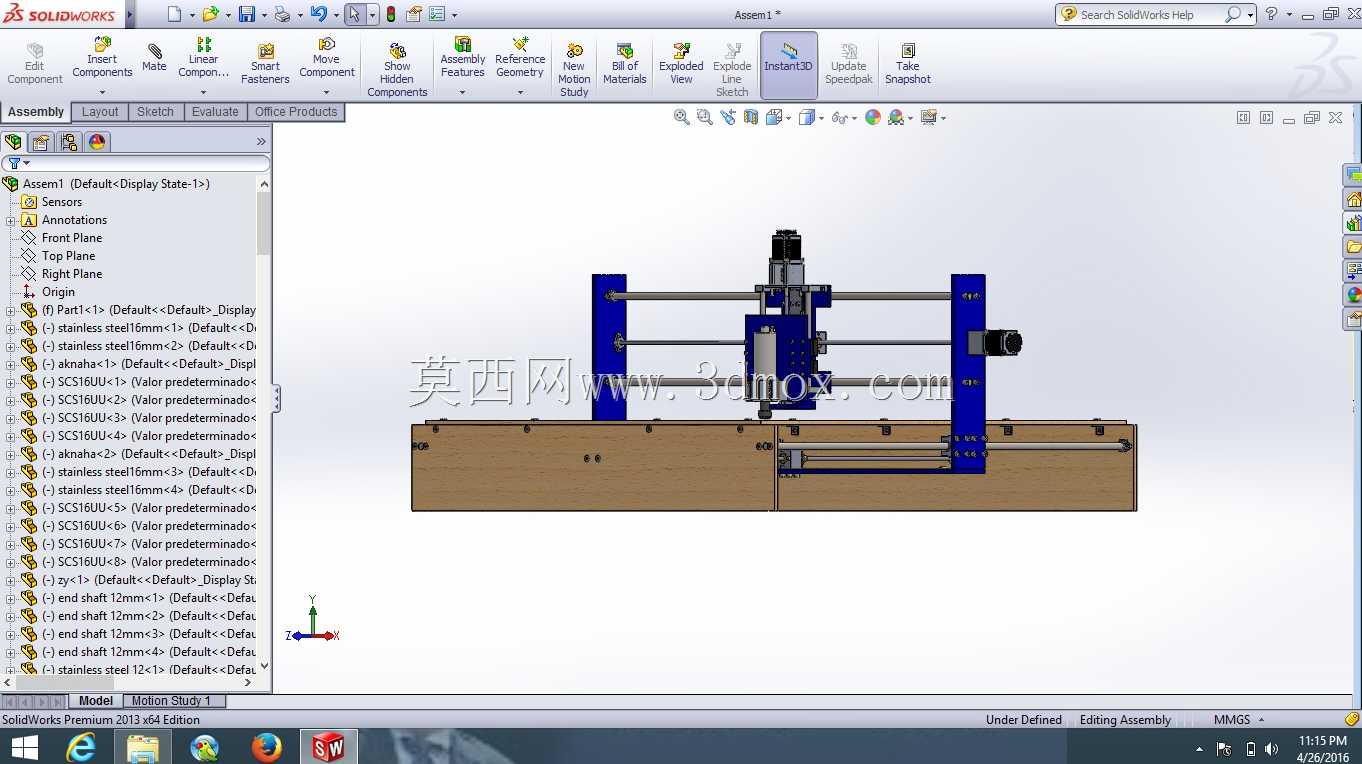

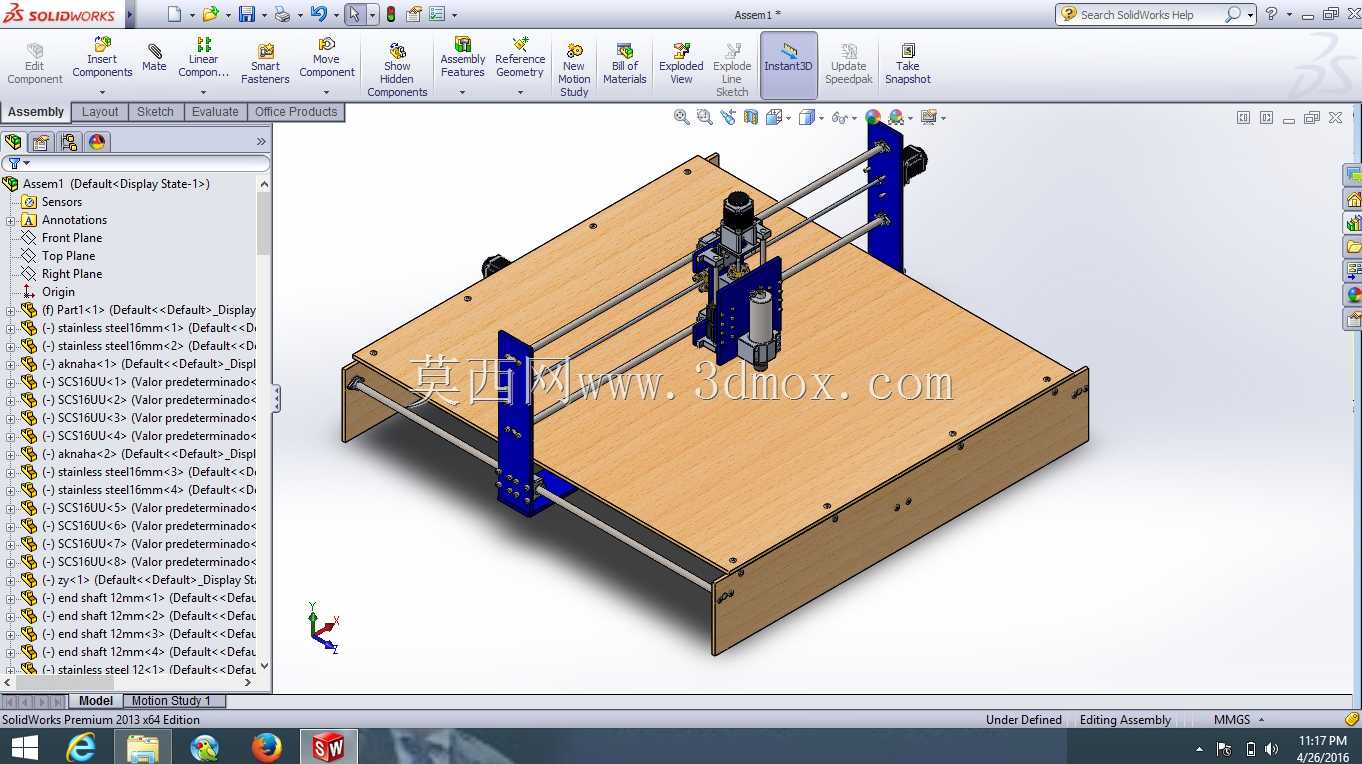

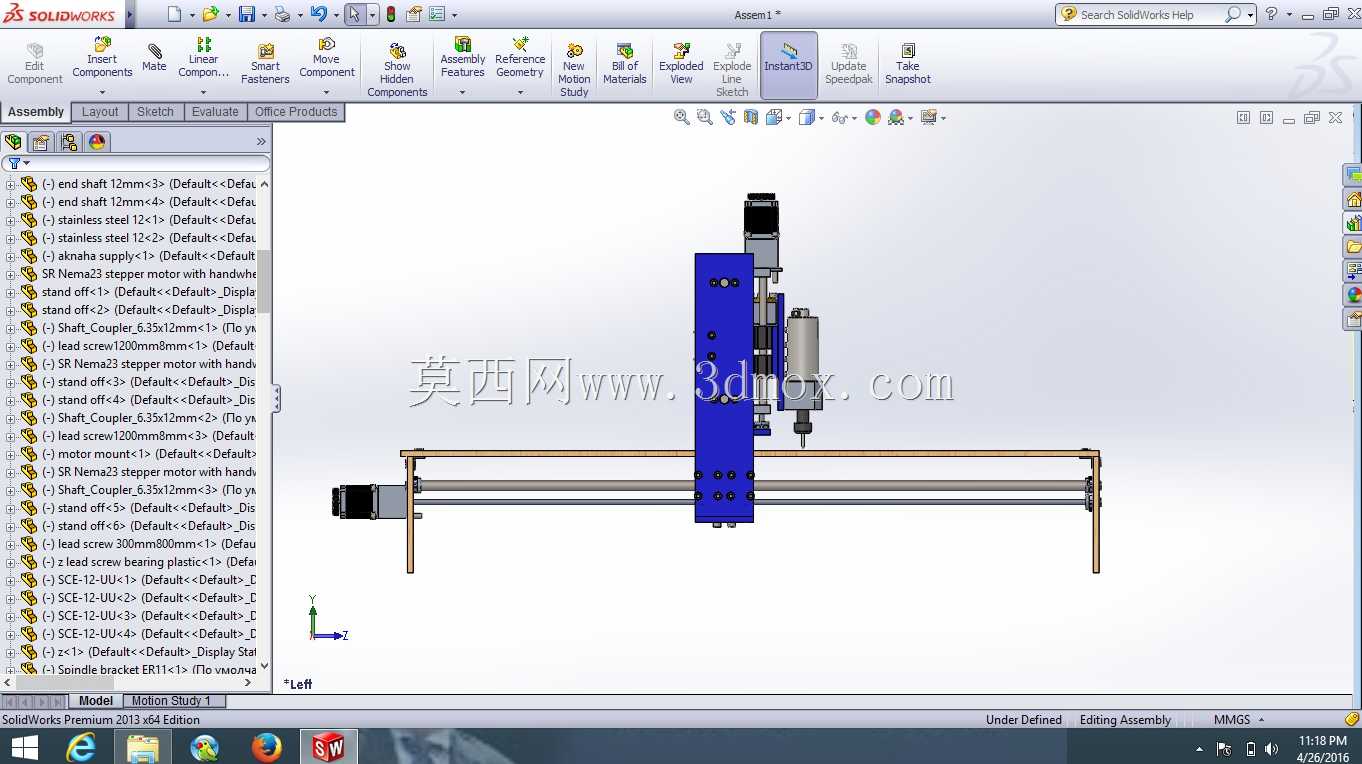

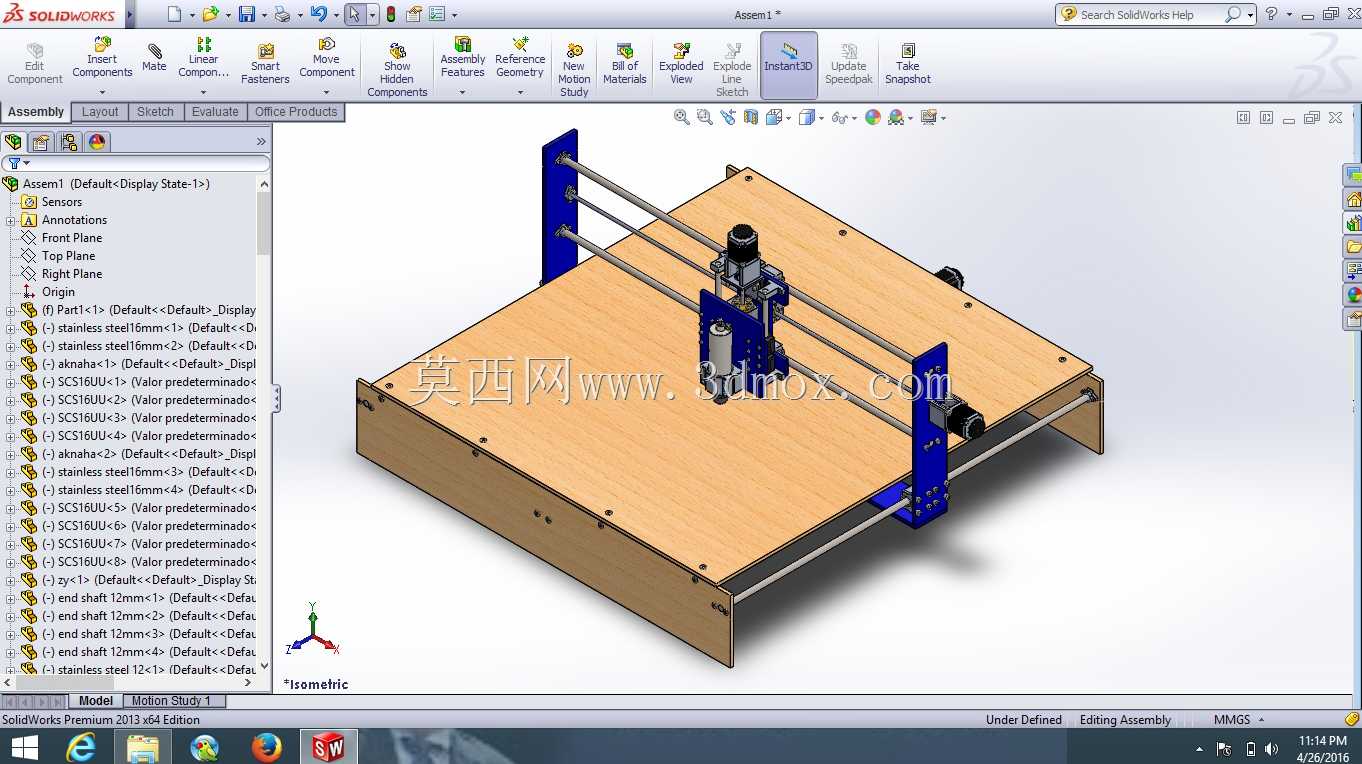

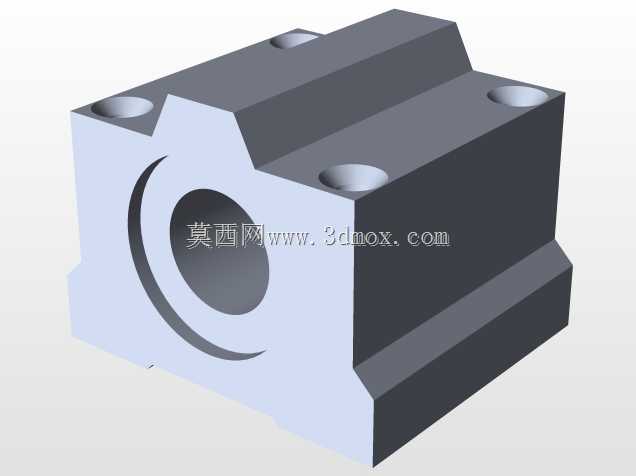

这款台式数控加工设备主要面向木材、软质复合材料的平面加工场景，可适配小型加工工坊、教学实训场景、个人DIY创作等多种使用环境，能够完成平面雕刻、轮廓切割、浅槽铣削、图案刻绘等多种加工作业，针对密度板、轻木、亚克力、软塑料等低硬度材料有着稳定的加工表现，可替代人工完成重复性的图案加工工序，大幅降低小件加工的人力投入。设备整体采用台式龙门结构设计，底座采用箱体式木质承托结构，既能够保证工作台面的平面度基础，又可以控制整体设备的自重，方便设备的移位与摆放，工作台面采用平整高密度板材作为加工承载面，能够为待加工工件提供稳定的支撑基础，加工过程中不会出现台面形变导致的加工精度偏差。传动部分采用双光轴导轨搭配同步带传动的布局，X轴方向两根平行光轴横跨工作台两侧，通过蓝色立式支撑座固定在底座两端，保证横梁移动过程中的直线度，Y轴传动同样采用光轴导向结构，搭载加工机头的滑座可沿横梁方向平稳移动，Z轴方向采用垂直导向结构带动加工主轴完成上下进给，三轴配合可实现工作台面范围内任意点位的走刀加工。设计过程中充分考虑了小型设备的安装与使用边界，整体外形尺寸控制在桌面可承载的范围内，不需要额外做地基固定，放置在平稳的硬质工作台面上即可完成安装调试，设备的走线全部沿结构件内侧排布，避免加工过程中切屑、粉尘剐蹭线路造成故障，加工机头预留了通用的夹具安装位，可根据加工需求更换不同规格的铣刀、刻刀，适配不同的加工工艺要求。设备的驱动部件全部布置在结构的非加工区域，可减少加工粉尘对传动部件的侵蚀，日常维护只需要定期清洁导轨表面、加注润滑脂即可保证运行精度，两侧的支撑结构采用对称式设计，装配过程中不需要做复杂的对位调整，普通操作人员按照装配指引即可完成整机的组装调试，整体结构没有复杂的异形定制零件，大部分零部件都采用通用标准件，后期维护更换配件的成本较低，非常适合小批量软质材料工件的加工作业使用。
