外螺纹杆端关节轴承精密结构设计

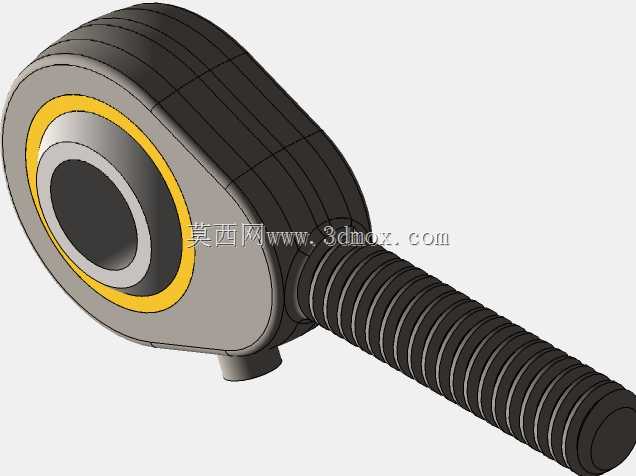

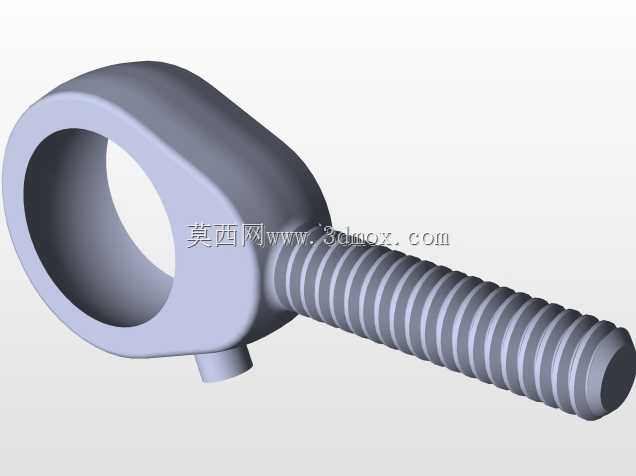

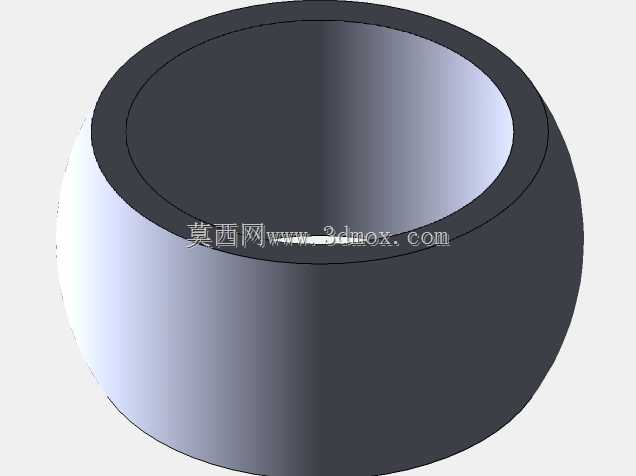

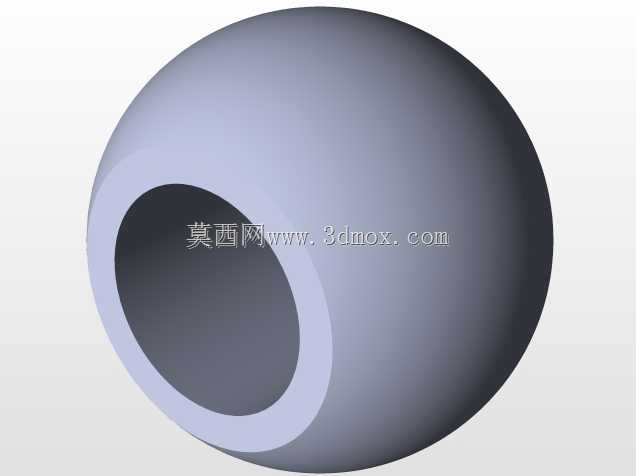

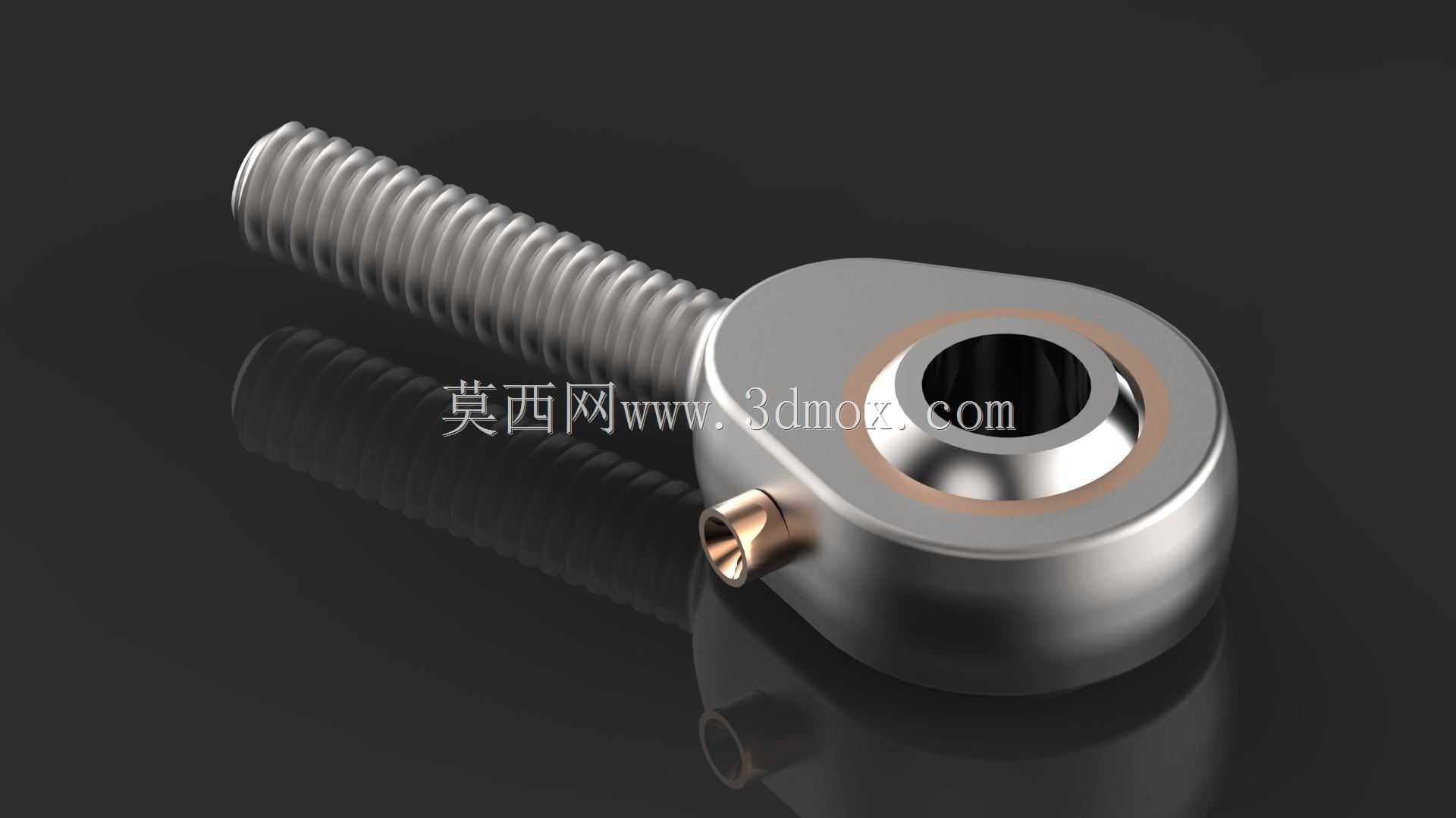

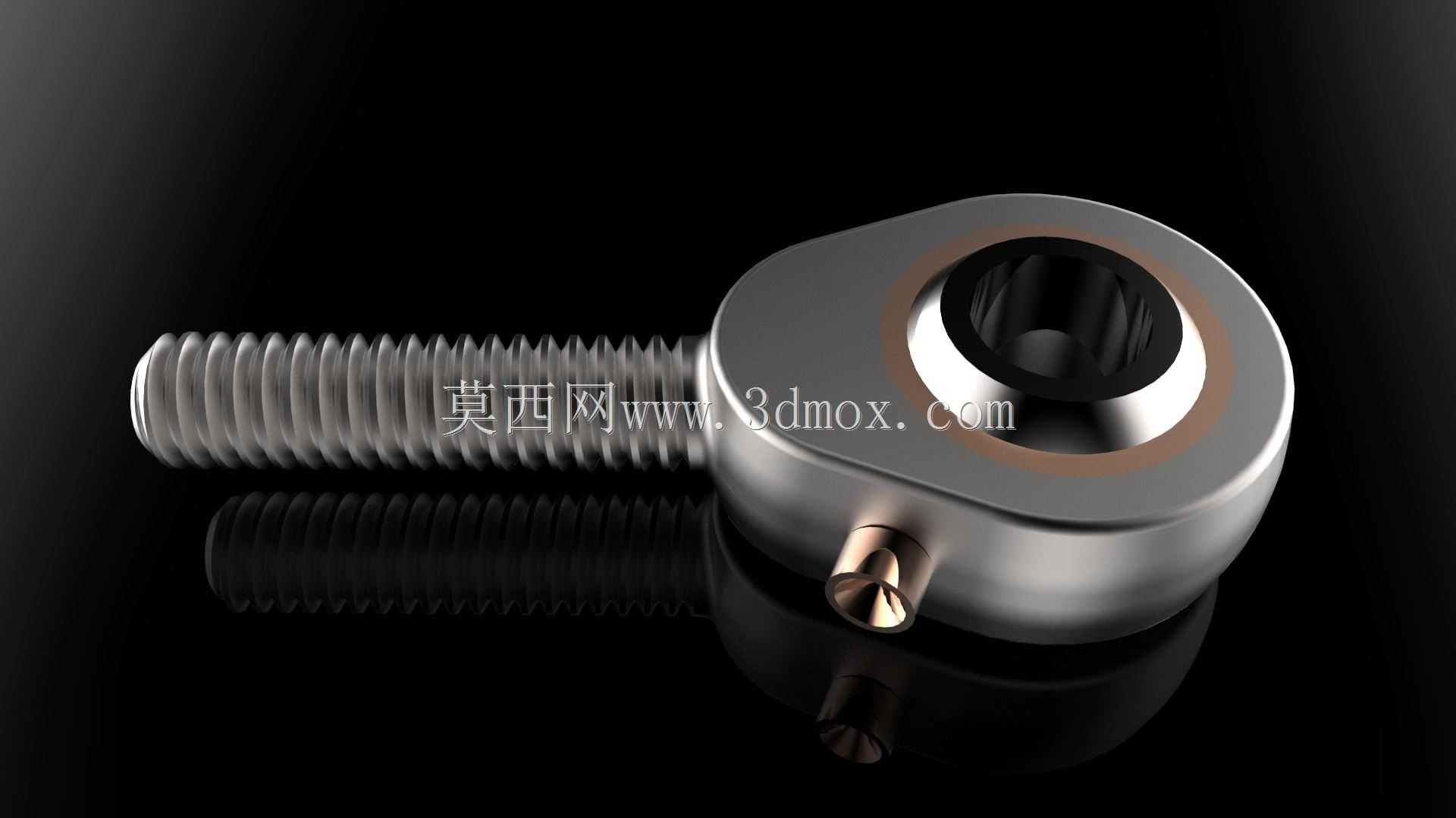

这款外螺纹杆端关节轴承是机械铰接传动场景中极为常用的核心连接件，广泛应用于工程机械操纵连杆、自动化设备气动液压杆端连接、汽车悬挂转向拉杆、食品包装机械联动机构、农用机械调节摆臂等需要实现小角度倾斜摆动、多自由度铰接传动的工况位置，能够在安装存在一定同轴度偏差的场景下补偿角度误差，避免刚性连接带来的应力集中损伤，大幅提升整套传动机构的运行稳定性与使用寿命。从功能特性来看，该部件整合了外螺纹安装段与自润滑关节轴承主体，杆端的外螺纹段可直接拧入对应内螺纹的传动杆件端部，无需额外设计复杂的连接卡座，安装便捷且连接强度可靠；轴承内环与外环之间采用球面配合结构，可同时承受径向载荷与一定比例的轴向载荷，适配多方向受力的铰接工况，侧部设置的注油嘴可定期补充润滑脂，降低球面摩擦副的磨损速率，适配长期往复摆动的工作场景。在设计思路上，整体结构遵循紧凑化、高载荷密度的设计原则，轴承头部采用水滴形流线外形，在保证外环壁厚满足载荷强度要求的前提下，尽可能缩减头部外形尺寸，避免安装后与周边相邻部件发生运动干涉；外螺纹段与轴承头部采用一体化锻造基体结构，消除了拼接结构的连接薄弱点，整体抗冲击、抗疲劳性能更优，球面摩擦副的配合间隙经过精准调校，既保证摆动动作顺滑无卡滞，又避免间隙过大带来的传动空程误差，保障机构传动精度。从安装边界与尺寸适配来看，该款轴承杆端螺纹为标准公制粗牙螺纹，适配常规工业场景的通用连接螺纹规格，轴承头部的内孔直径为10mm，可匹配对应直径的连接销轴，头部最大外径、螺纹段长度、整体总长度均按照行业通用安装尺寸规范设计，可直接替换同规格的常规杆端轴承产品，无需对原有安装结构进行二次改造；安装时需注意预留足够的摆动空间，保障轴承在设计摆角范围内运动时不会与周边结构发生剐蹭，螺纹段安装时需按照额定扭矩拧紧，同时加装防松垫片避免长期往复运动导致螺纹松脱，注油嘴的安装位置需预留后期维护操作空间，方便定期补脂维护。
