卷取机用带减震支架的线圈组件结构

该线圈组件是卷取设备核心的弹性缓冲执行部件，主要应用于金属带材、线材卷取生产线的张力缓冲工位，在带钢、铜箔、线缆等卷材连续收卷作业中，承担张力动态补偿、运行震动吸收、线圈位置自适应调整的核心作用，能够抵消卷取过程中因卷材直径变化、进料速度波动、设备启停冲击带来的轴向与径向载荷，避免卷材出现松卷、跑偏、表面拉伤等质量问题，保障卷取作业的连续稳定性。

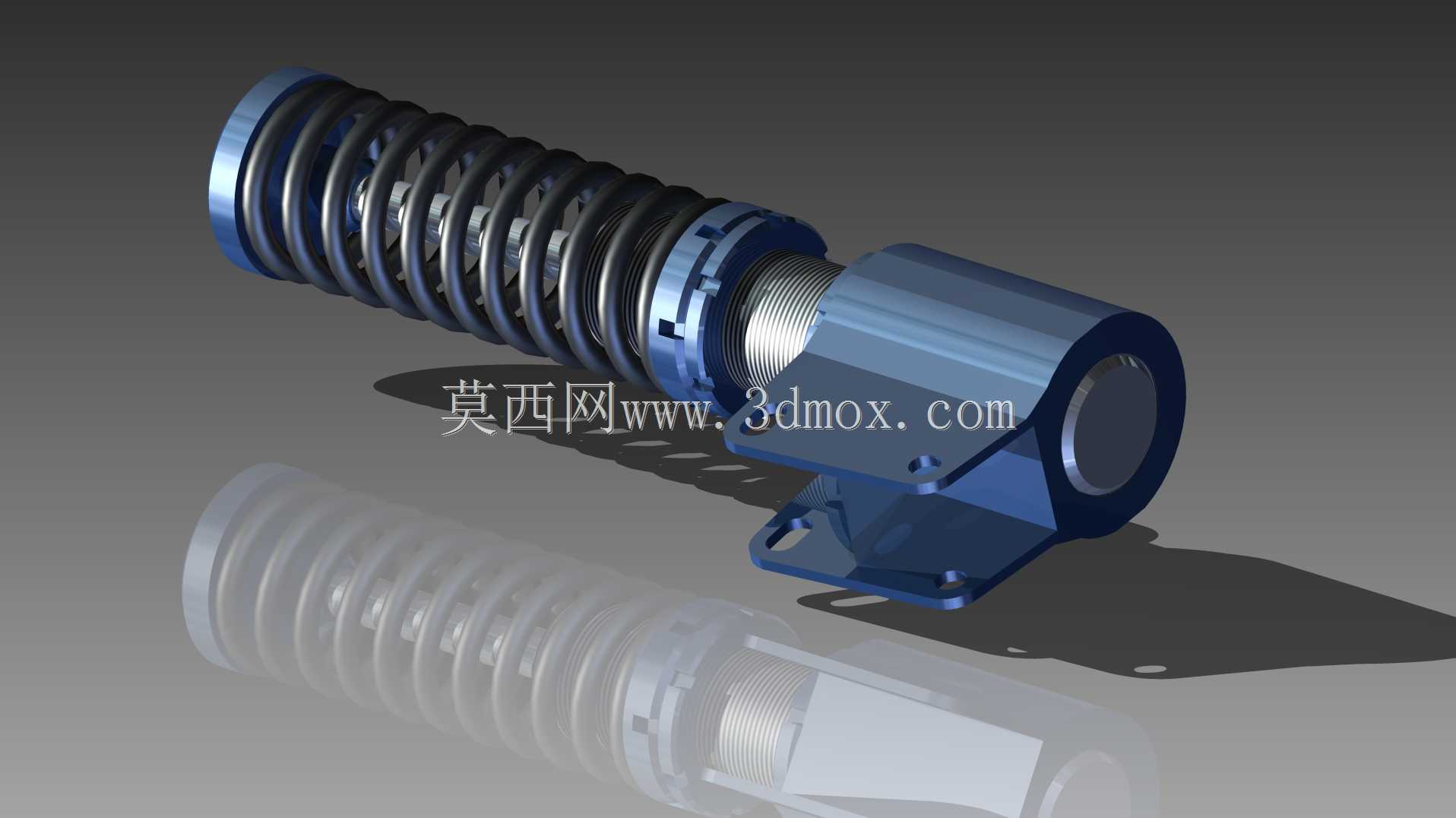

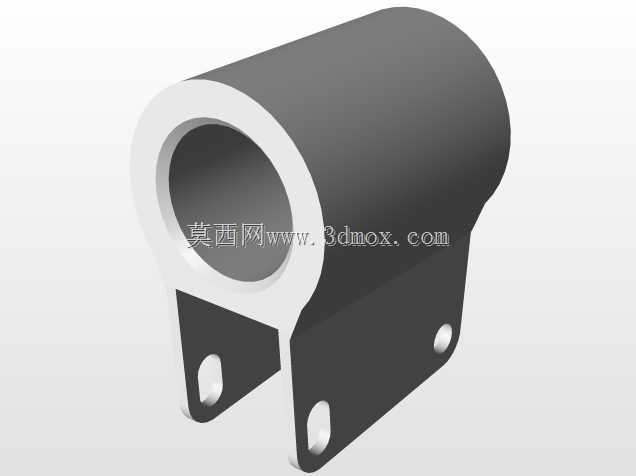

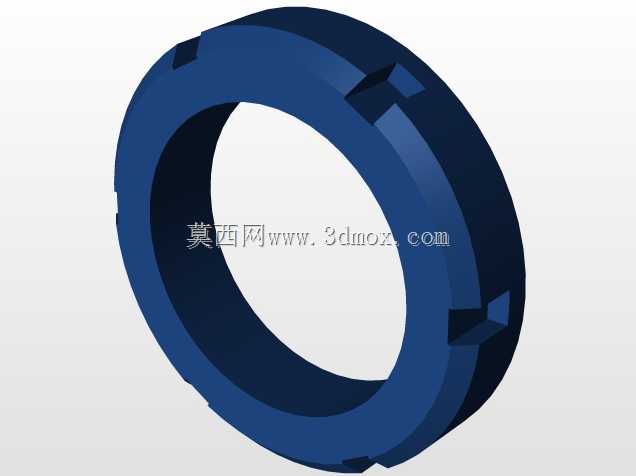

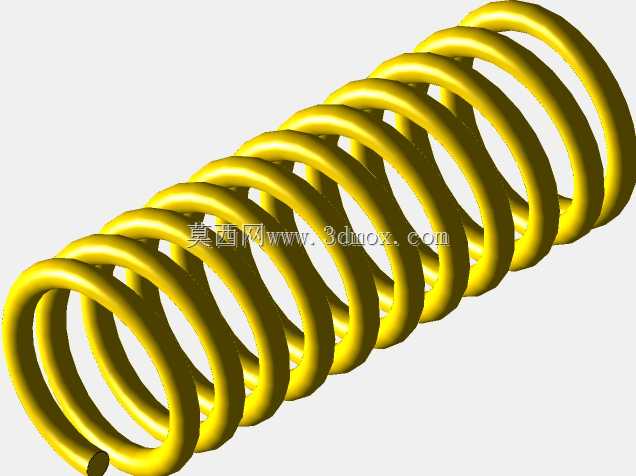

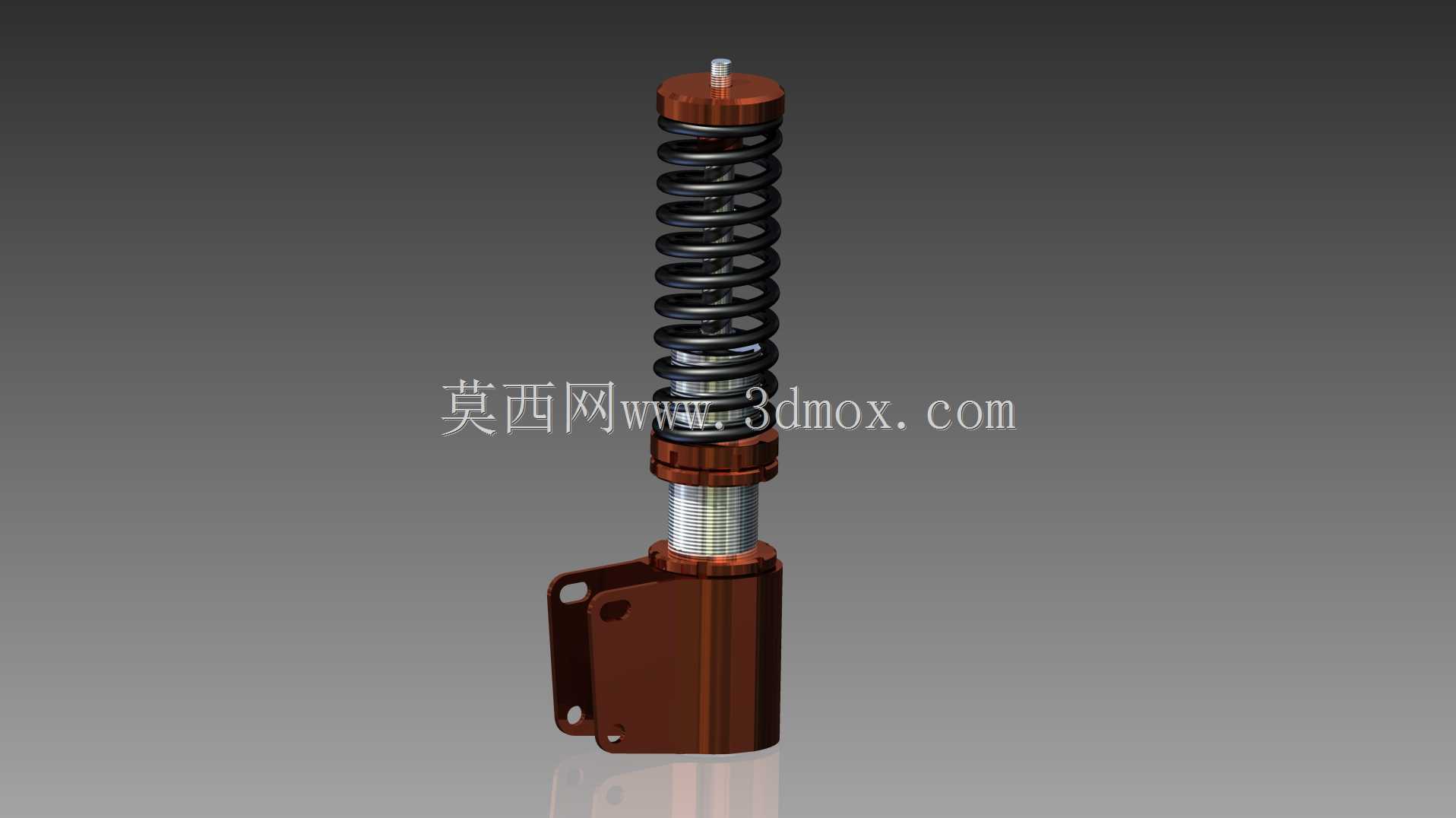

从功能特性来看，组件采用圆柱螺旋压缩弹簧作为核心弹性元件，弹簧线径、有效圈数经过力学匹配，可根据卷取工位的额定张力调整预压缩量，适配不同厚度、不同材质卷材的缓冲需求；弹簧外侧设置分段式导向隔套，每段隔套对应一圈弹簧的限位空间，避免弹簧在大载荷压缩时出现侧向屈曲、错位卡滞的问题，延长弹性元件的使用寿命；组件端部设置带安装法兰的支座结构，支座采用带加强筋的折弯式结构，既保证安装定位的刚性，又通过结构优化降低整体自重，支座上预留的螺栓过孔可直接与卷取机的摆臂机架连接，无需额外加工转接件。

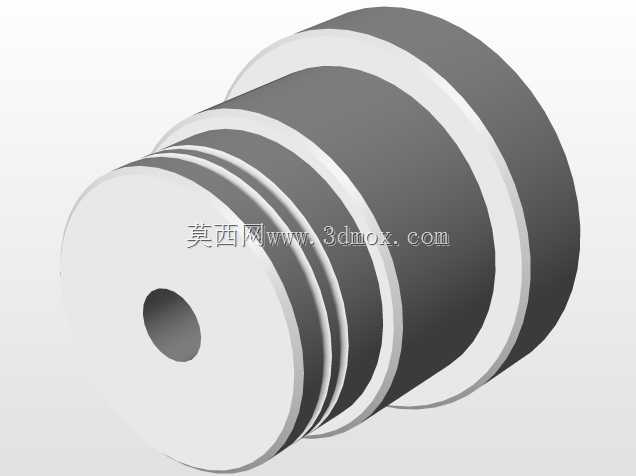

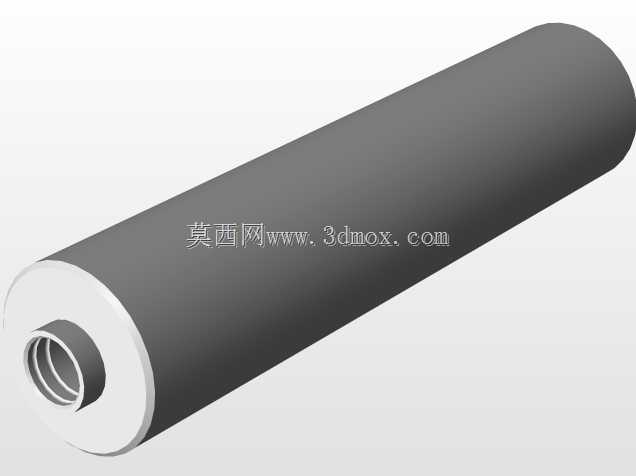

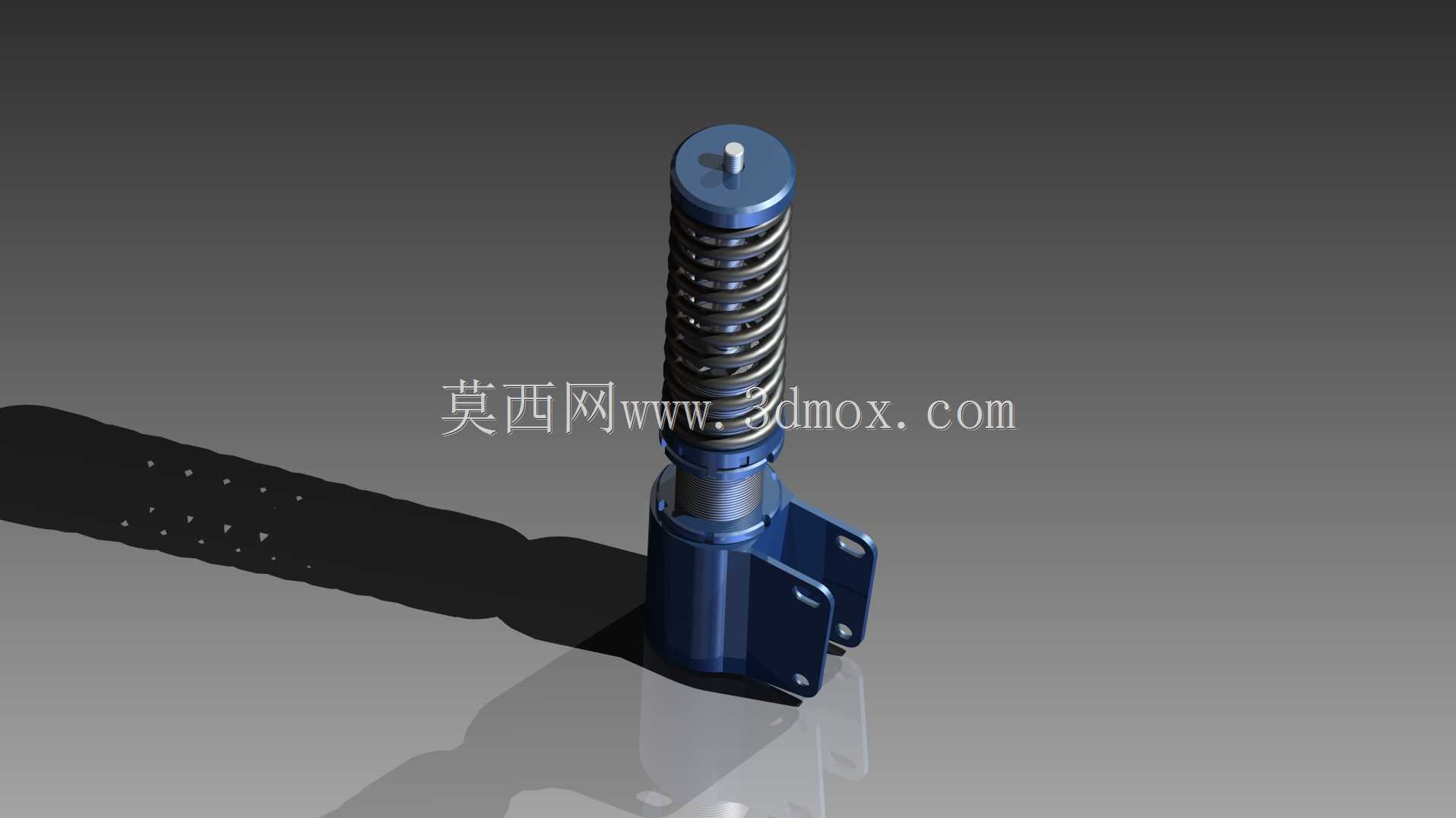

设计过程中优先考虑了安装边界的适配性，组件整体为同轴圆柱加侧装支座的布局，轴向总长度适配常规摆臂式张力架的安装间距，径向最大轮廓尺寸避开卷取机周边的导辊、驱动轴等运动部件，不会出现运动干涉；侧装支座的安装孔位采用行业通用的孔距规格，可直接替换原有同类型缓冲组件，降低设备改造的适配成本。结构上弹簧与端部连接座采用螺纹旋合加定位销的双重固定方式，既方便后期维护时更换疲劳失效的弹簧，又能避免设备运行过程中弹簧受扭转力出现松脱；线圈安装位设置在组件的固定端，预留的螺纹接口可匹配不同规格的电磁线圈，实现缓冲力的电控可调，适配自动化生产线的张力闭环控制需求。

外形设计上，组件的外露金属棱边均做了倒圆角处理，避免安装维护过程中划伤操作人员，弹簧表面做了氧化防锈处理，适配车间多粉尘、少量切削液飞溅的作业环境，支座表面采用喷塑处理，提升部件的耐锈蚀、抗磕碰能力。安装时仅需将组件两端分别与摆臂活动端、固定机架对位，穿入固定螺栓后调整弹簧预压量即可投入使用，日常维护仅需定期检查弹簧的压缩回弹状态、连接螺栓的紧固力矩，无需复杂的拆解保养，能够有效降低产线的运维成本。
