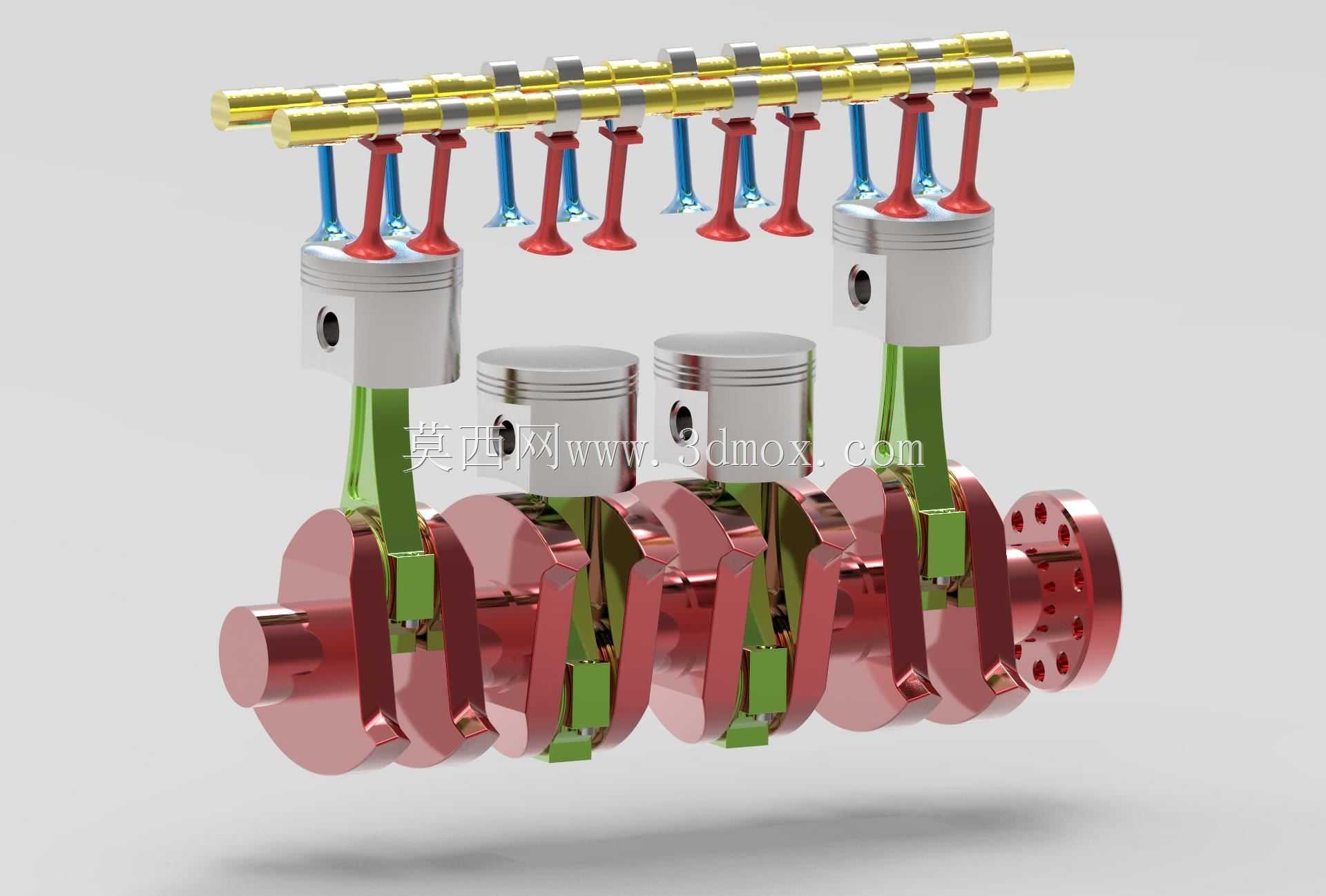

直列四缸发动机曲柄连杆配气机构结构

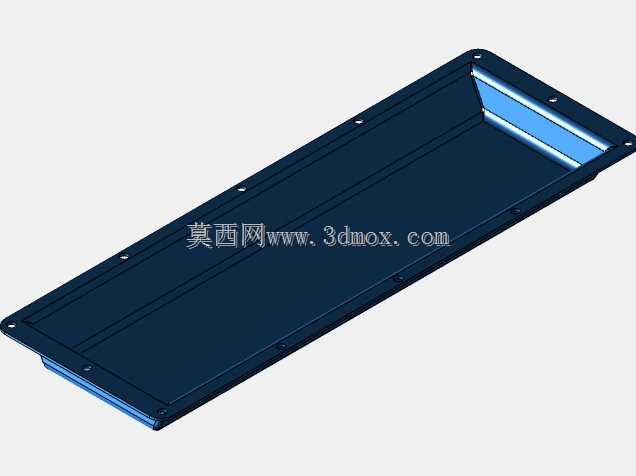

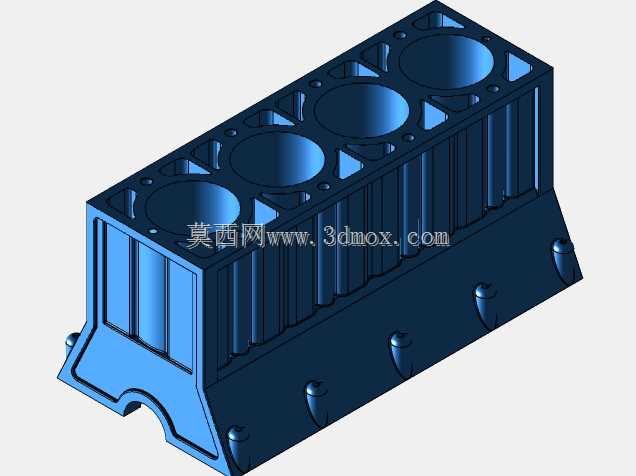

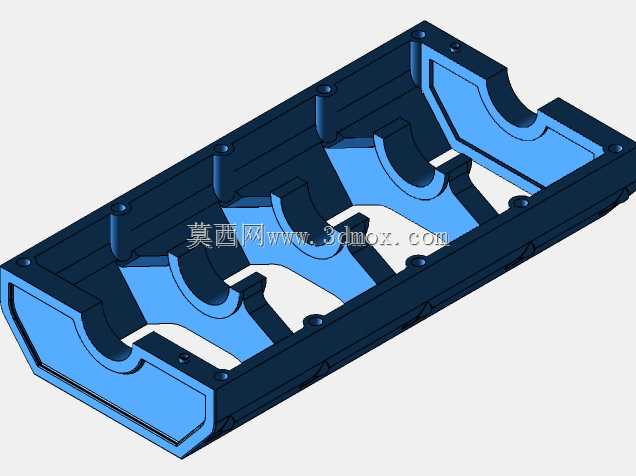

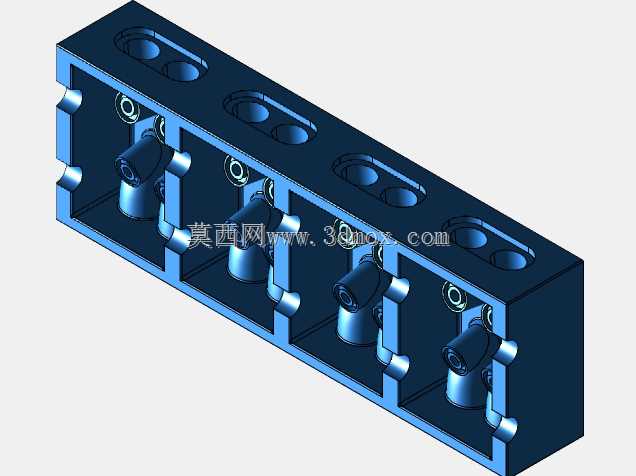

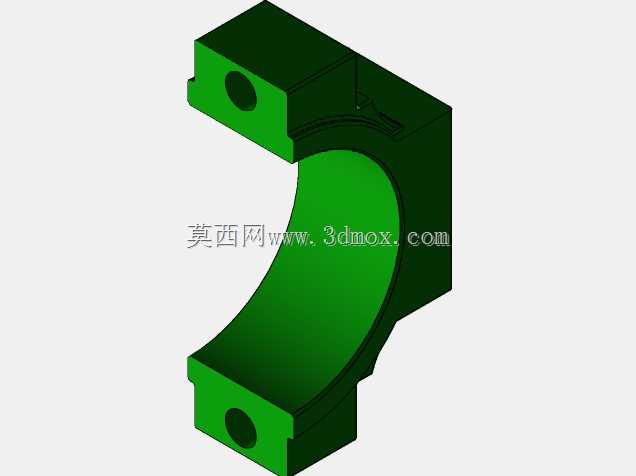

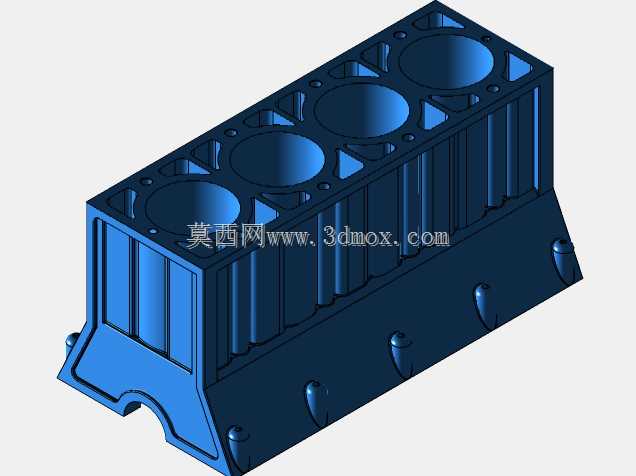

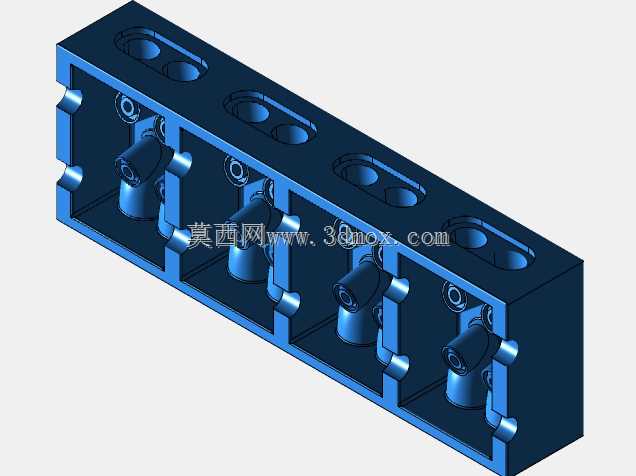

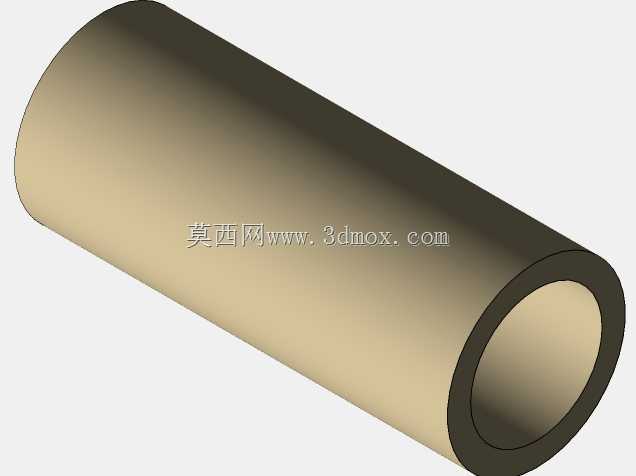

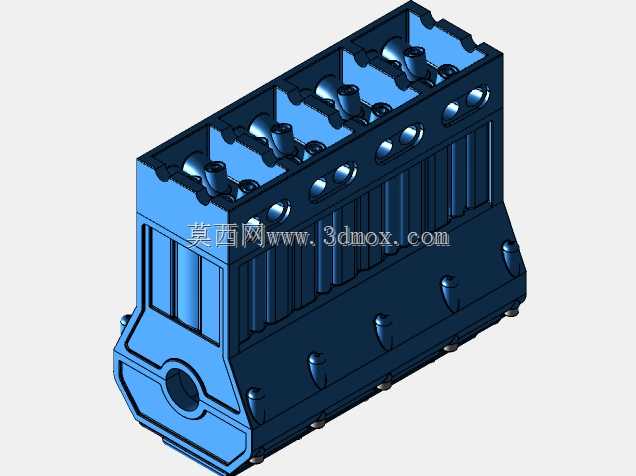

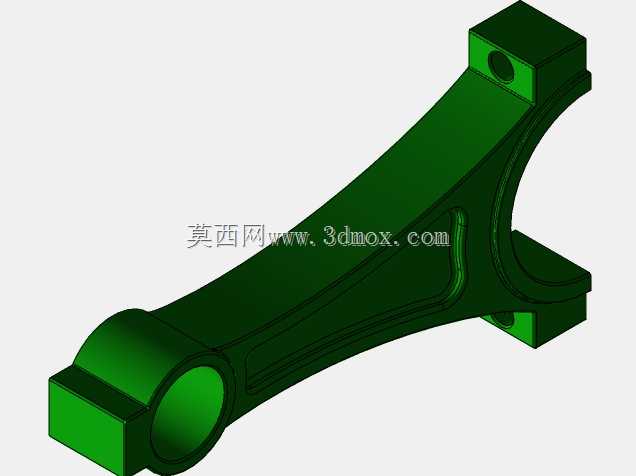

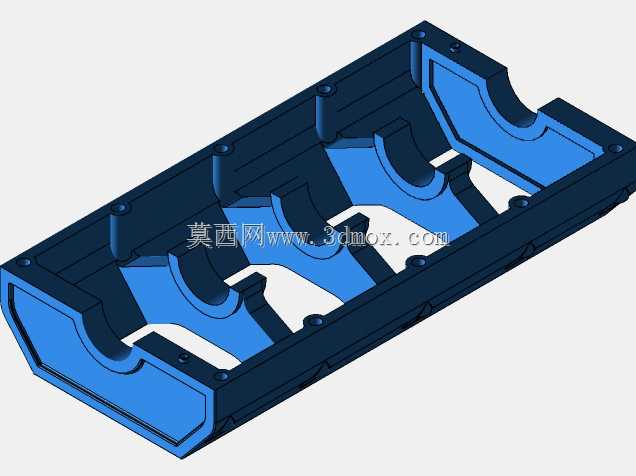

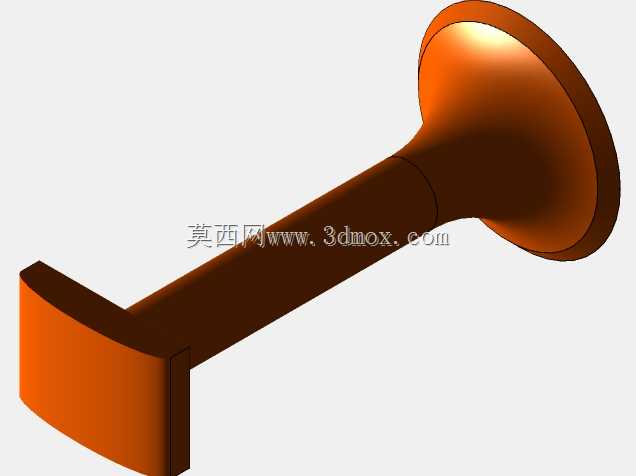

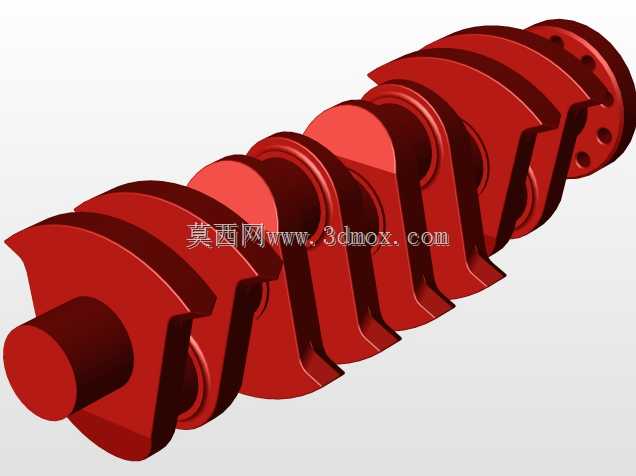

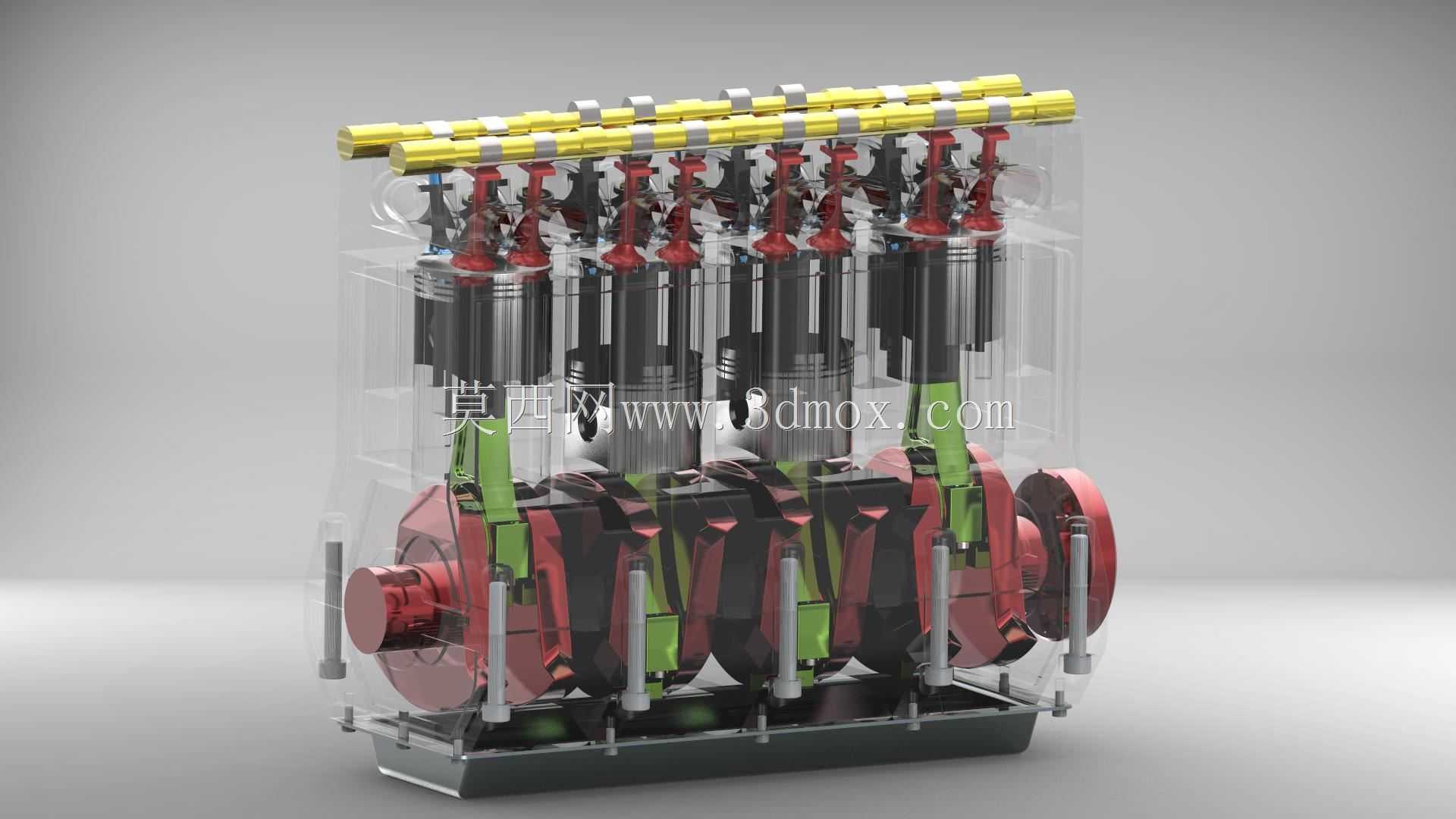

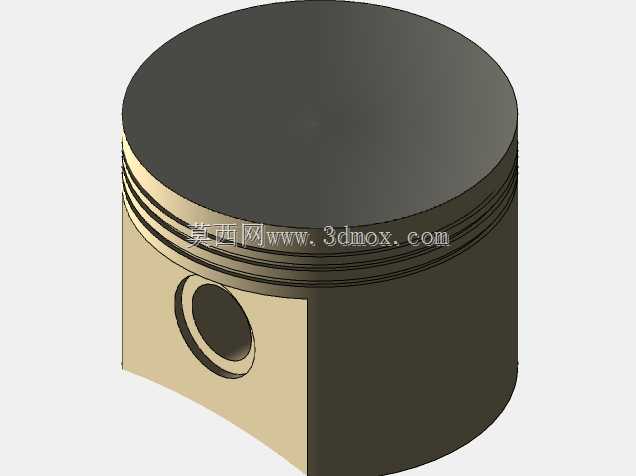

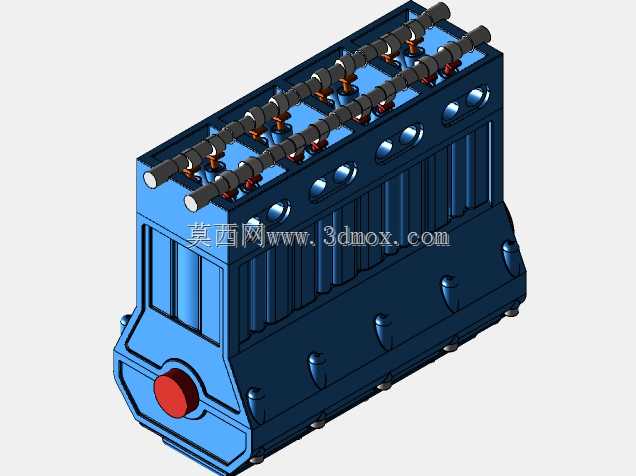

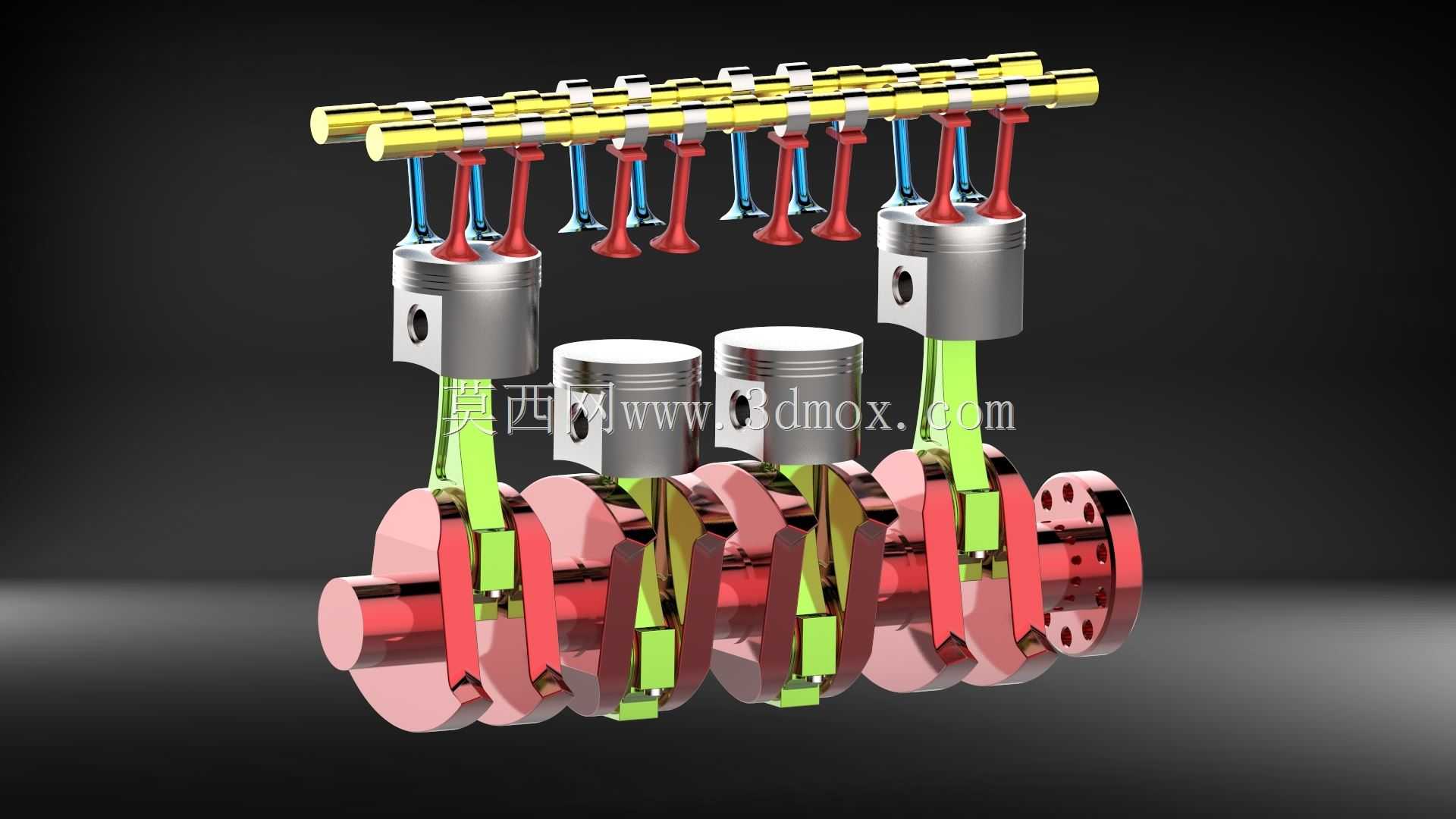

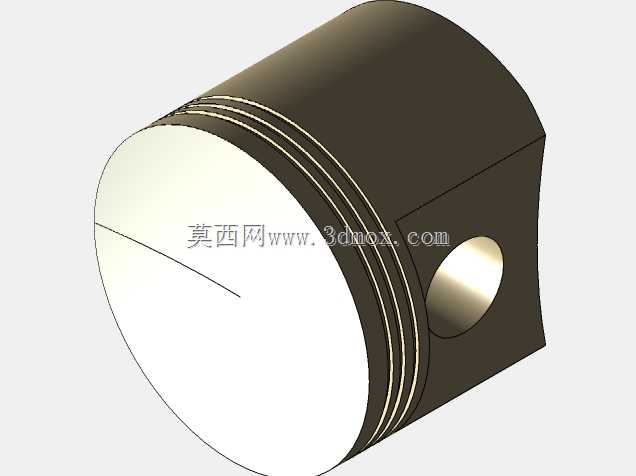

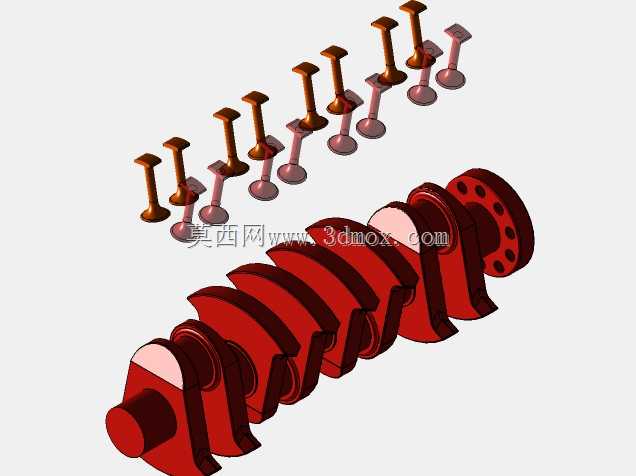

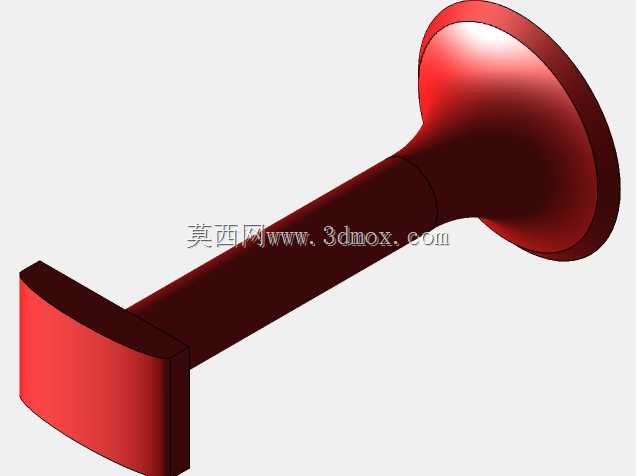

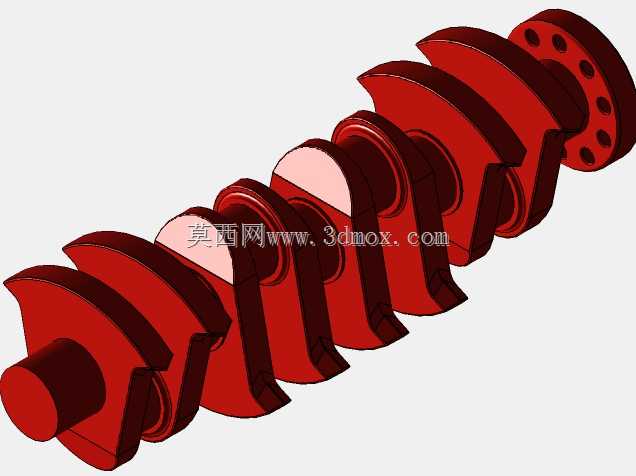

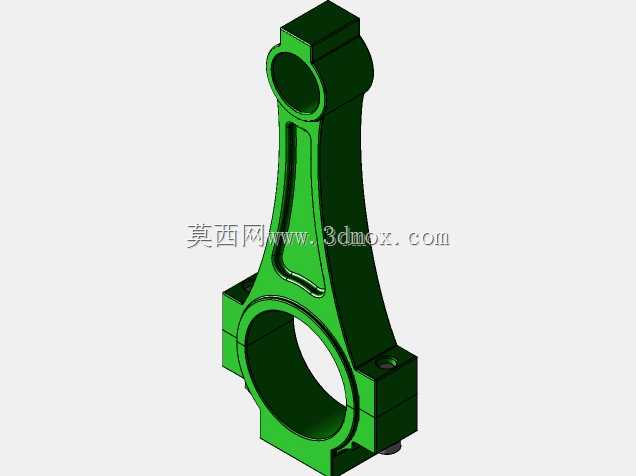

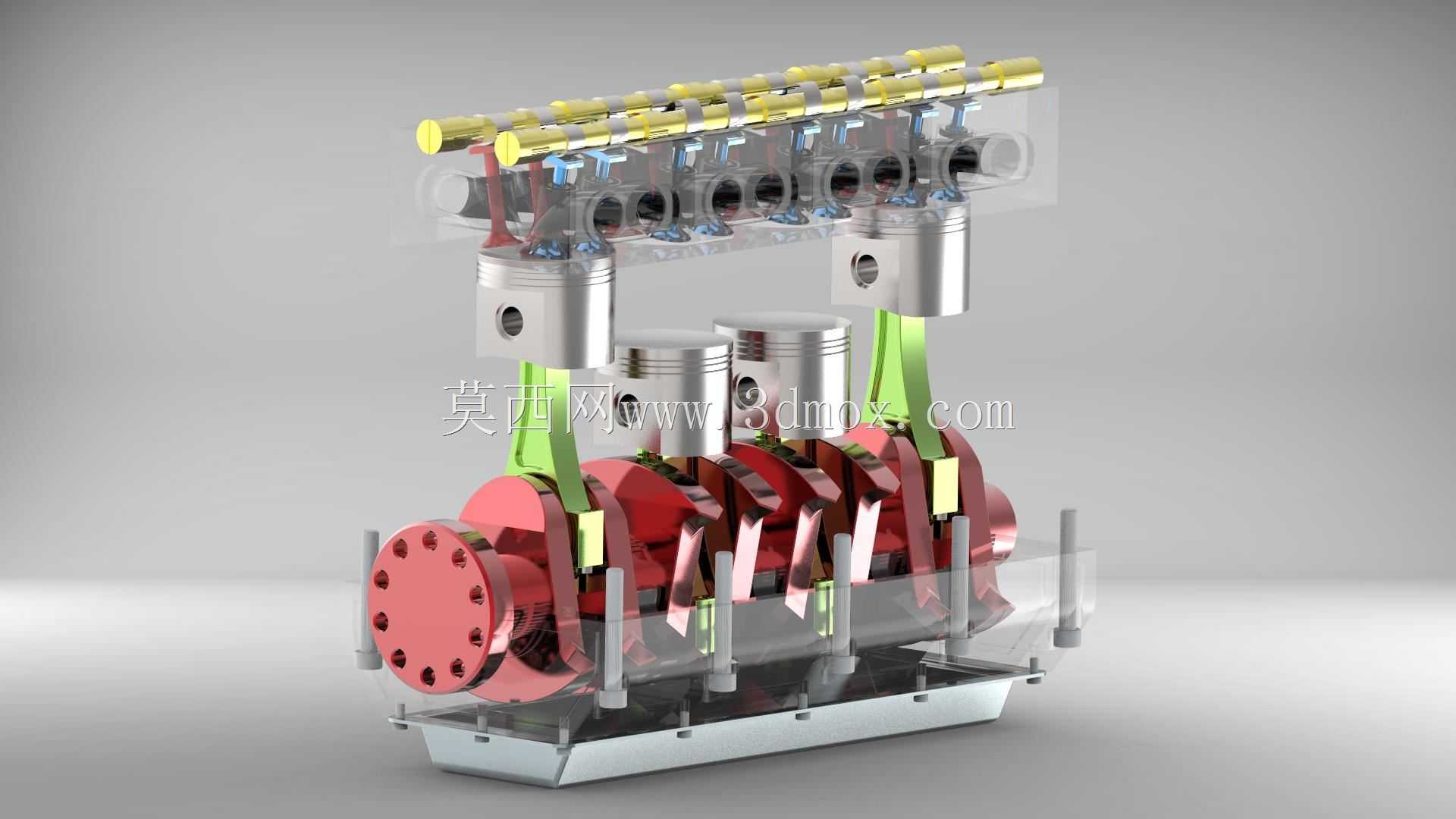

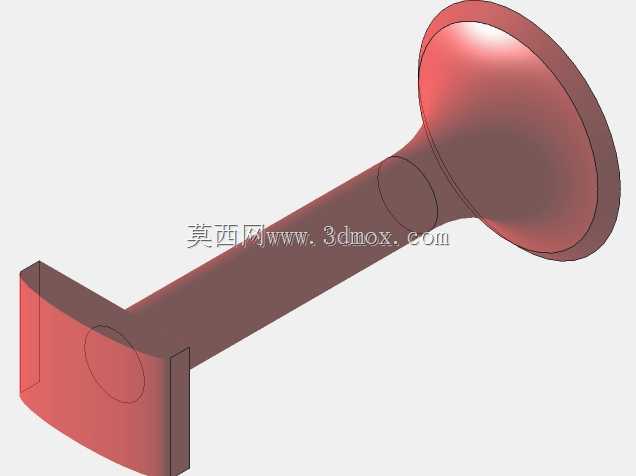

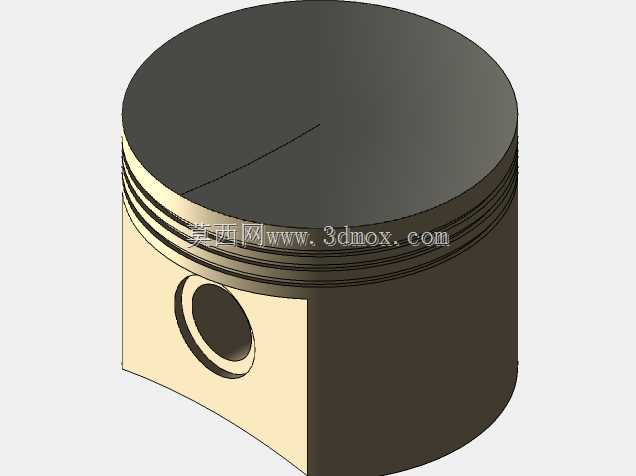

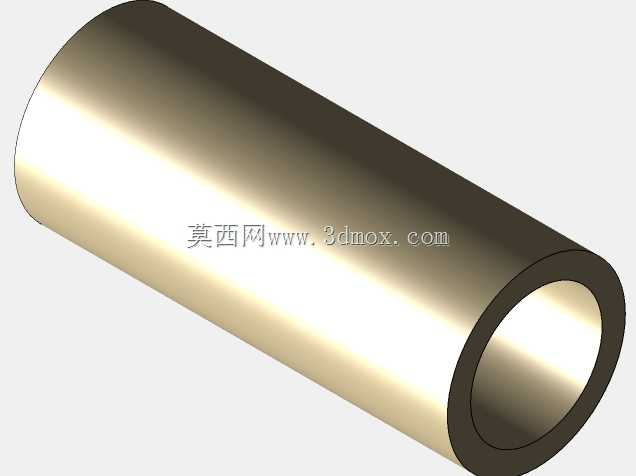

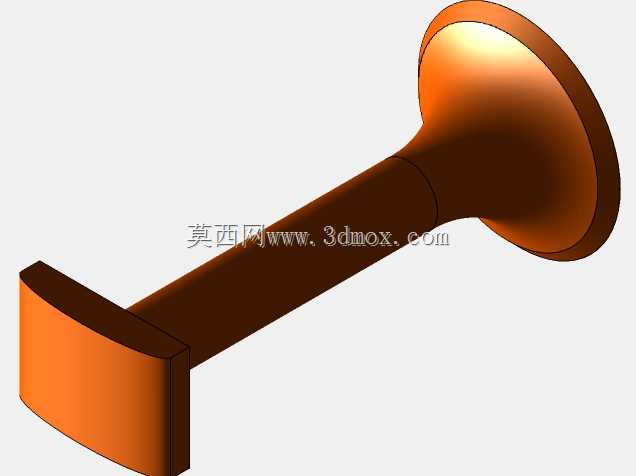

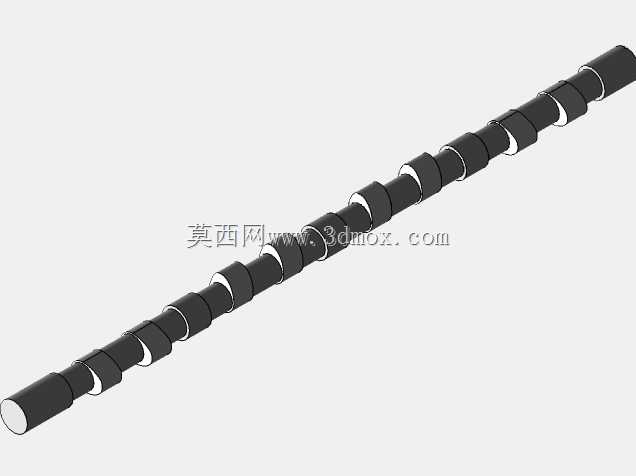

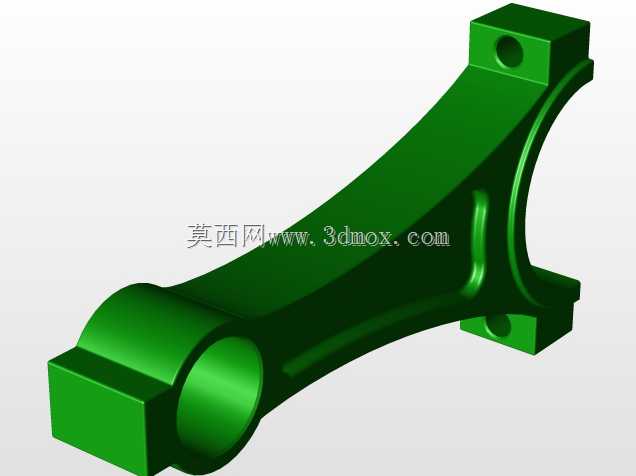

该结构为直列四缸内燃发动机核心运动总成，广泛适配乘用车辆、小型工程机械、农用动力设备等需要内燃动力输出的场景，是将燃料化学能转化为旋转机械能的核心载体，承担着动力生成、传递与输出的核心功能，直接决定动力设备的输出效率、运转平顺性与运行可靠性。整套结构完整覆盖发动机两大核心运动机构：曲柄连杆机构与配气机构，其中曲柄连杆机构包含活塞、活塞销、连杆、曲轴等核心部件，配气机构包含顶置凸轮轴、进排气门、气门弹簧、气门传动组件等部件，完整还原发动机运转过程中各部件的运动配合关系。在功能特性上，该结构可直观呈现四缸发动机的做功顺序配合逻辑，四个活塞沿气缸中心线做往复直线运动，通过连杆将往复运动转化为曲轴的旋转运动，曲轴的曲拐夹角按照180度对称布置，可保证四个气缸交替做功，抵消往复运动惯性力，让动力输出更平顺；顶置凸轮轴通过凸轮型线的精准设计，控制进排气门按照配气相位定时开启与关闭，配合活塞的运动行程完成进气、压缩、做功、排气四个工作循环，保证气缸内的换气过程高效顺畅，提升燃料燃烧效率。设计思路上，整套结构遵循内燃机经典设计逻辑，活塞采用轻量化设计，裙部预留适配热膨胀的间隙，保证高温工况下的运动顺畅性；连杆采用工字型截面设计，在保证结构强度、承受交变冲击载荷的前提下尽可能降低往复运动质量，减少惯性力损耗；曲轴采用全支撑结构，每个曲拐两侧都设置主轴颈支撑，提升曲轴的抗弯扭强度，降低高速运转时的形变与振动；配气机构采用顶置单凸轮轴布置，结构紧凑，传动路径短，可精准控制气门的升程与开闭时机，减少传动过程中的相位误差。在安装边界上，整套机构的轴向尺寸与径向尺寸严格遵循常规小排量四缸发动机的布置规范，曲轴主轴颈的同轴度、连杆大头与曲轴连杆轴颈的配合间隙、活塞与气缸壁的配合间隙都符合通用内燃机的装配公差要求，各运动部件之间预留足够的运动避让空间，不存在运动干涉问题，既可以作为内燃机原理教学的演示载体，也可以作为小排量动力设备开发阶段的结构参考，帮助设计者验证运动配合逻辑，校核各部件的运动行程与安装空间，提前规避结构干涉、配气相位偏差等设计问题。
