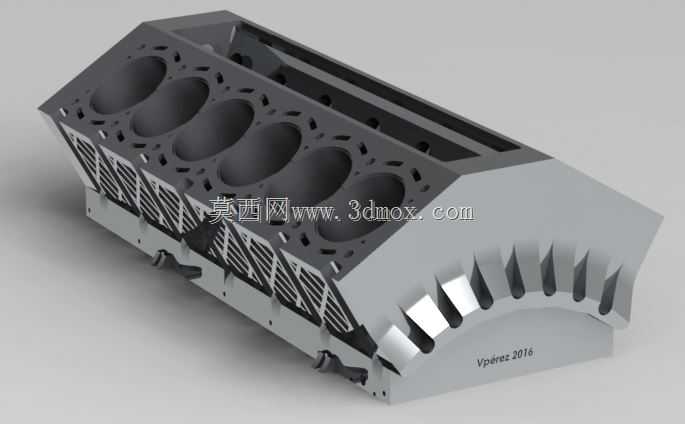

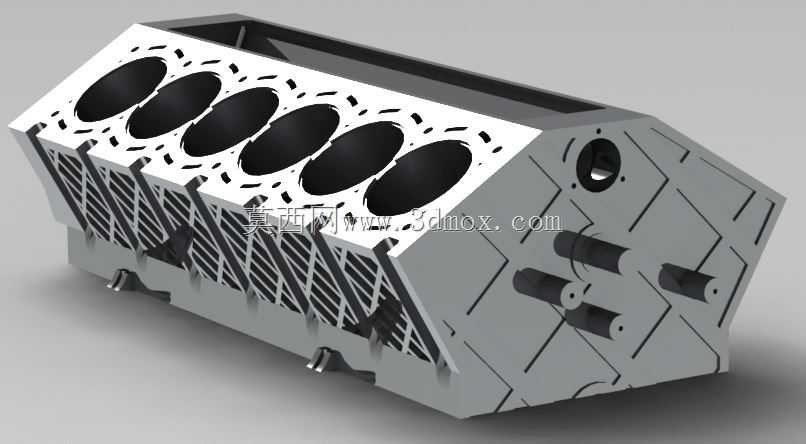

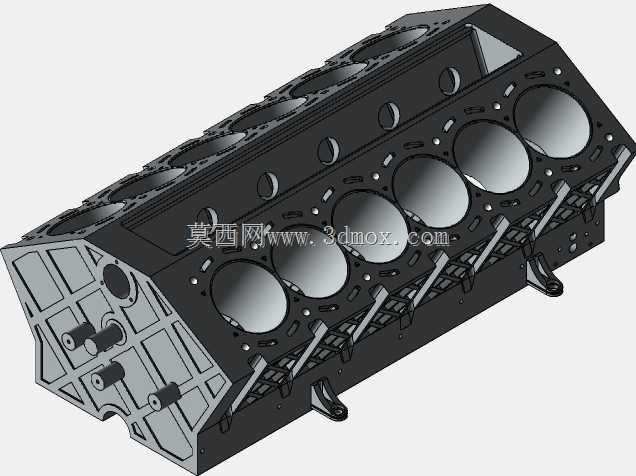

V12发动机缸体结构三维设计

这款V12发动机缸体是大排量高性能内燃机的核心承载基体，主要应用于高端豪华乘用车、大马力特种作业车辆、高性能竞速赛车以及固定动力机组的动力总成搭建场景，是整台发动机实现动力输出的基础骨架结构。作为V型十二缸发动机的核心基体，它承担着容纳曲柄连杆机构、配气机构相关运动部件，整合冷却水道、润滑油道的核心功能，同时要承受燃烧室做功产生的高温高压冲击，将活塞的往复直线运动转化为曲轴的旋转运动对外输出动力，还要为发动机外围的进排气系统、供油系统、冷却系统、点火系统等附件提供可靠的安装定位基准。在设计思路上，这款缸体采用经典的60度V型夹角布局，两列各六个气缸呈对称排布，这种布局能够有效平衡V12发动机的一阶、二阶振动，让整机运转平顺性达到极高水准，同时大幅缩短发动机的整体轴向长度，优化动力总成在机舱内的空间占用。缸体上部的气缸安装位采用精密的同轴度设计，每个气缸孔的加工基准保持统一，确保活塞在气缸内往复运动时的密封性能与运动精度，减少偏磨风险，延长动力单元的使用寿命。缸体侧面集成了错落排布的加强筋结构，这些加强筋顺着缸体受力方向延伸，在不额外增加过多整机重量的前提下，大幅提升缸体的结构刚性，能够承受高转速、大负荷工况下的交变应力冲击，避免缸体出现形变导致的密封失效、部件卡滞等问题。缸体下部的弧形结构设计，既为曲轴的旋转运动预留了充足的运动空间，也优化了曲轴箱的结构强度，同时配合加强结构降低高转速运转下的缸体共振。在安装边界方面，这款缸体的各安装面均预留了标准化的连接点位，顶部能够适配对应规格的气缸盖，通过均匀排布的螺栓孔实现可靠压紧密封，侧部预留了机油冷却器、水泵、机油泵、正时机构等外围附件的安装定位面，底部能够匹配对应的油底壳结构，各连接点位的位置公差经过严谨校核，确保装配时各部件能够精准对位，满足整机装配的精度要求。缸体内部整合的冷却水道采用环绕式布局，能够让冷却液均匀流经每个气缸的外壁区域，带走燃烧室做功传递到缸体的多余热量，避免局部过热导致的缸体变形、润滑失效等问题；内部润滑油道则采用分层设计，能够将压力机油精准输送到曲轴主轴颈、连杆轴颈、凸轮轴轴颈等需要润滑的摩擦副位置，在各运动部件之间形成稳定的油膜，降低运转摩擦阻力，减少部件磨损。
