双链轮链条传动配合结构设计

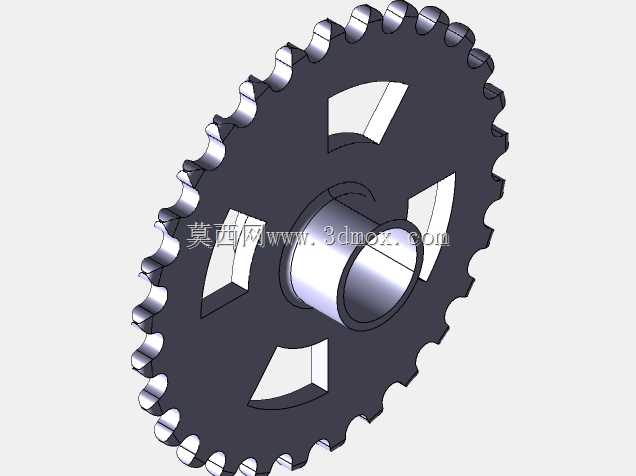

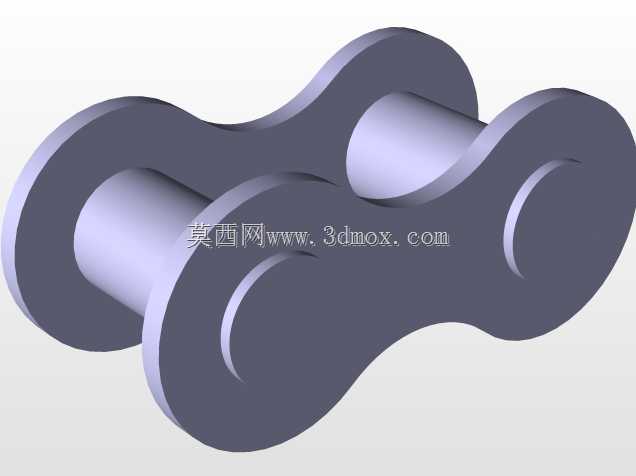

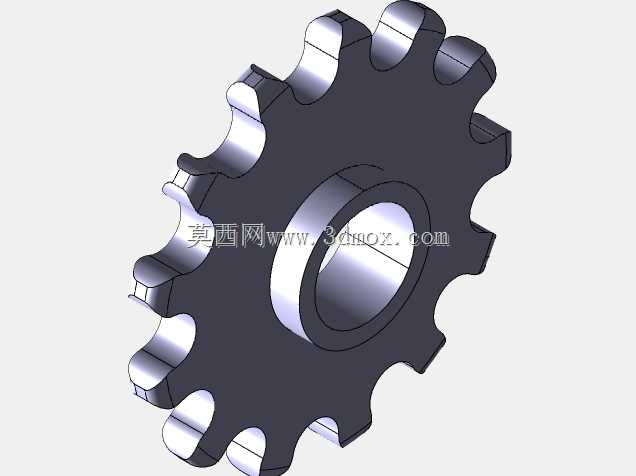

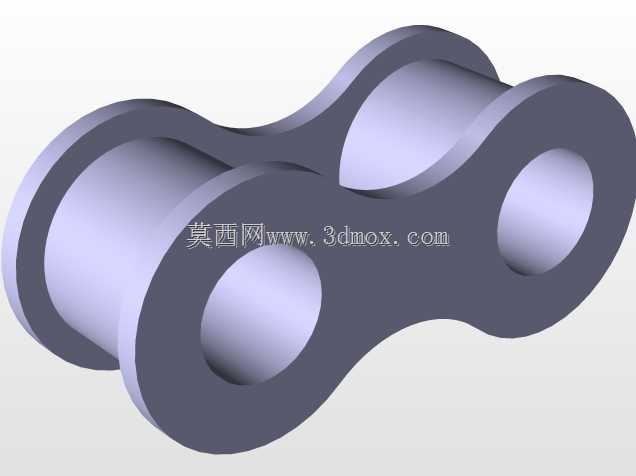

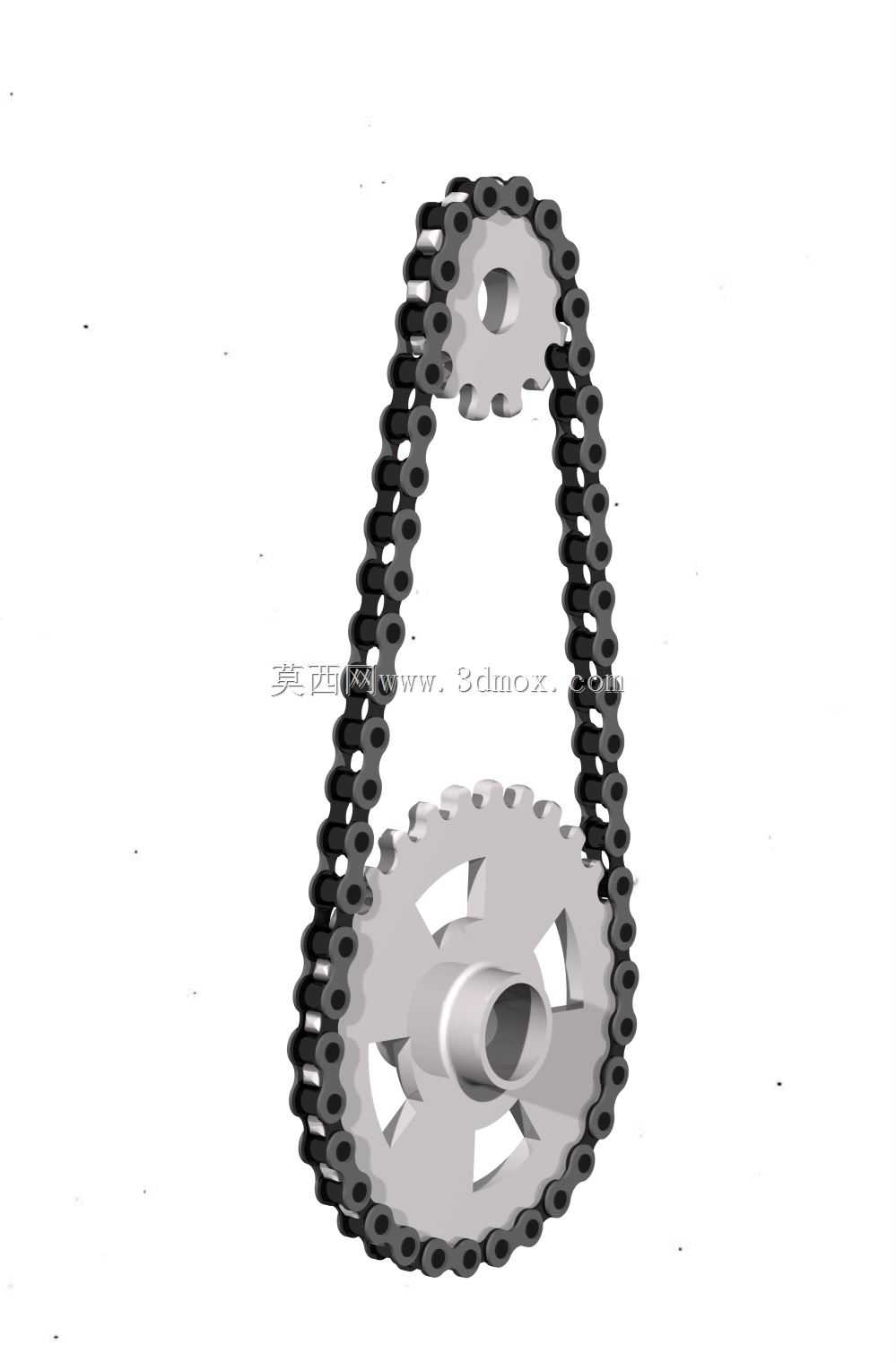

链传动作为机械传动领域应用极为广泛的动力传递形式，这套双链轮与链条的配合结构，可适配多数中低速、重载工况下的动力传输需求，常见于输送线设备、农用作业机械、轻工生产装备、摩托类代步设备以及部分机床进给机构中，能够在两轴中心距较远的场景下完成稳定的动力传递，相比带传动具备更高的传动精度，不会出现打滑丢转的问题，相比齿轮传动则对安装空间的轴间距要求更宽松，适配更多复杂布局的设备内部空间。这套结构在功能设计上，大小两个链轮分别对应主动端与从动端的安装需求，大链轮可作为从动轮匹配负载端的转速扭矩转换需求，小链轮可对接动力输出轴，通过固定的齿数比实现精准的转速调节，配套的滚子链条与链轮齿形完全啮合，每一节链节的销轴、滚子、内外链板都做了适配齿形的尺寸匹配，保证啮合过程中无卡滞、无跳齿问题，传动过程中冲击载荷可通过链节间的微小间隙得到缓冲，延长整套传动结构的使用寿命。设计过程中首先确定了两链轮的中心距边界，保证链条安装后具备合理的松边垂度，避免张紧度过大加剧轴承受力，也防止垂度过大出现传动抖动、脱链的问题；链轮的齿形采用标准三圆弧一直线齿廓设计，保证链节能平稳啮入啮出，减少啮合过程中的摩擦损耗，链轮腹板处做了镂空减重设计，在不影响结构强度的前提下降低转动惯量，让动力传递响应更迅速，链轮中心的轴孔预留了键槽安装位，可适配标准平键完成与传动轴的周向固定，保证扭矩传递的可靠性。安装边界上，两链轮的端面共面度公差控制在合理范围内，避免链条出现偏磨侧板的问题，链条的接头位置采用可拆卸链节设计，方便现场安装维护时调整链条长度，不需要完全拆解设备端的轴系结构即可完成拆装更换，整套结构的外形尺寸可根据实际设备的安装空间调整链轮齿数与中心距，适配不同功率、不同转速比的传动需求，在粉尘、油污等相对恶劣的工况下也能保持稳定的传动性能，日常维护仅需定期补充润滑脂即可降低磨损，大幅降低设备的运维成本。
