重载型蜗轮蜗杆式回转驱动装置结构设计

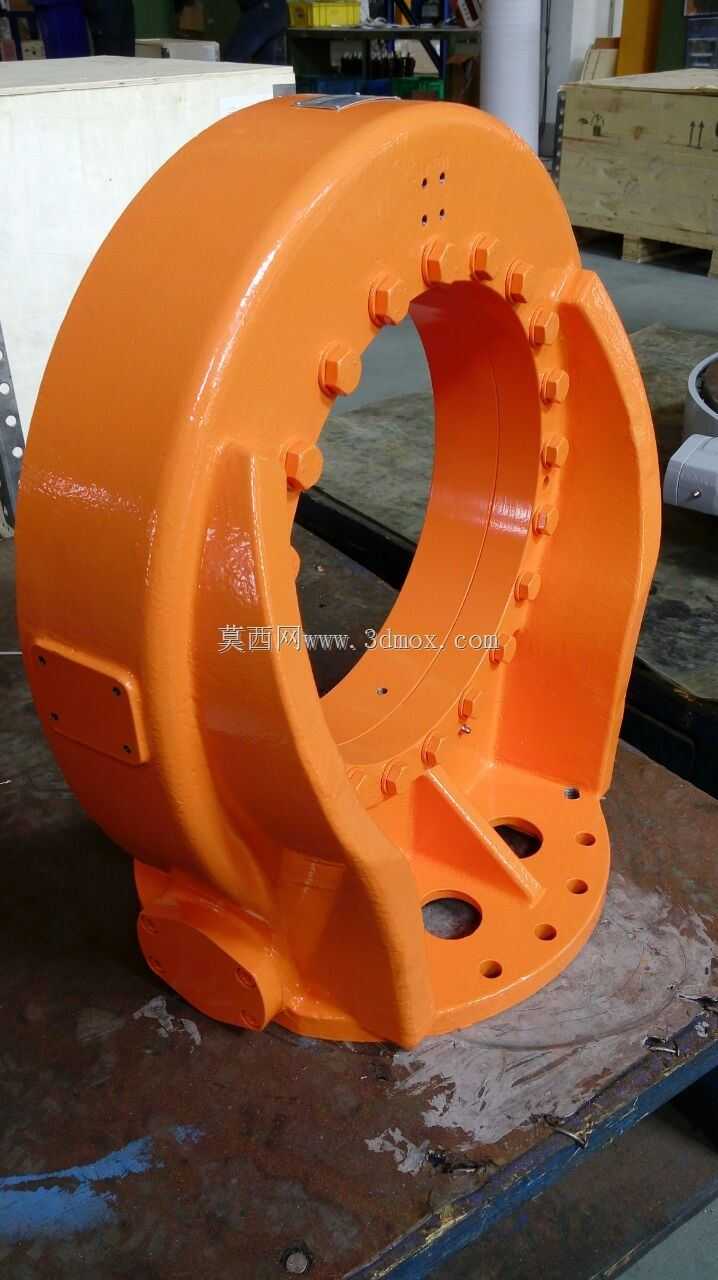

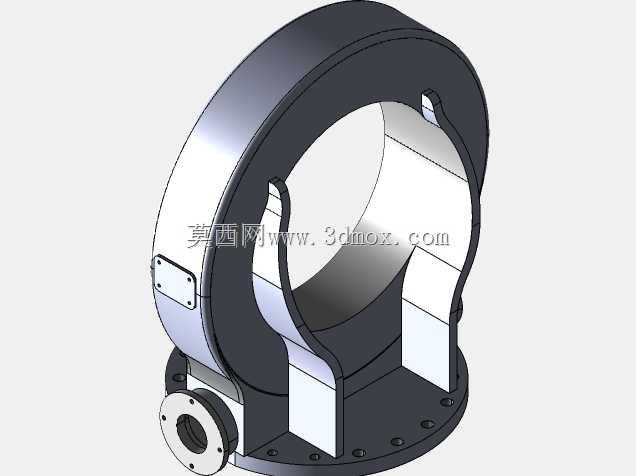

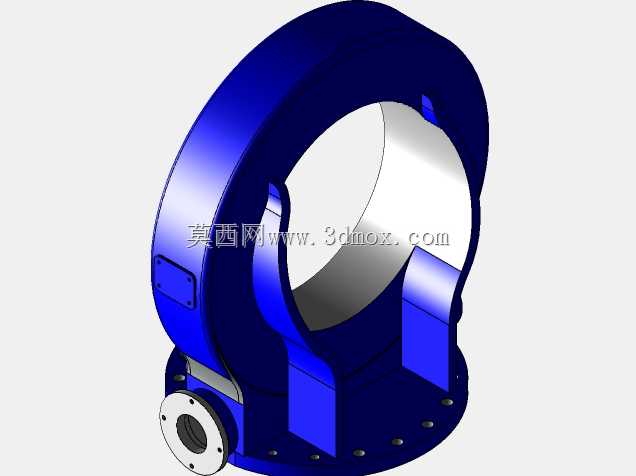

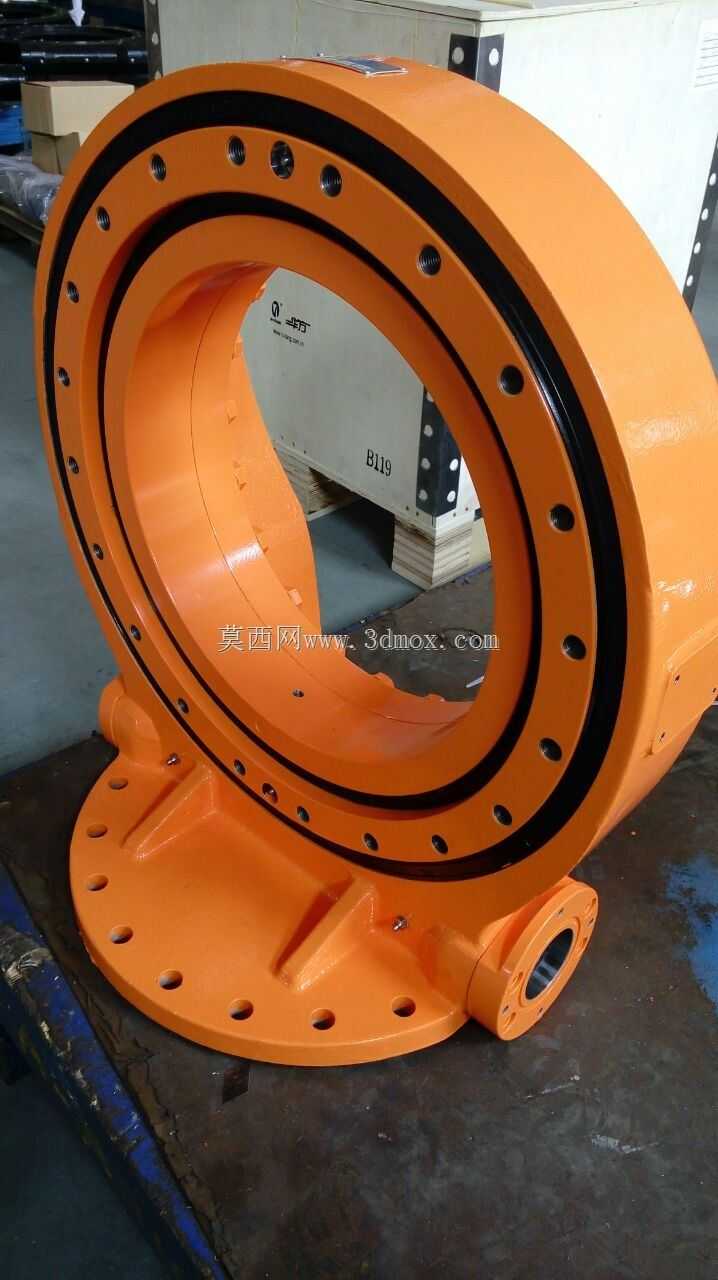

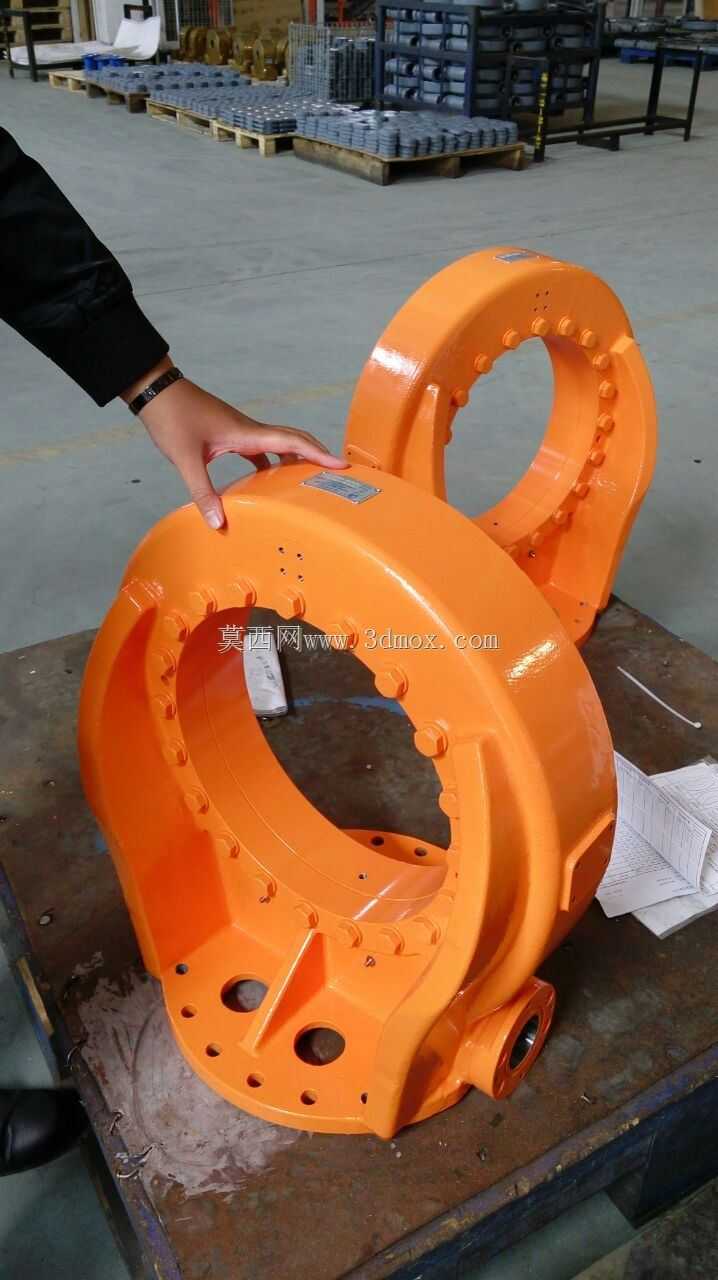

这款回转驱动装置是集成了回转支承与蜗杆传动结构的一体化传动部件，目前广泛应用在工程机械回转作业、太阳能光伏跟踪支架、自动化回转工作台、港口起重设备回转机构、特种作业车辆转台等需要低速重载回转传动的场景中，能够在紧凑的安装空间内同时承受轴向载荷、径向载荷与倾覆力矩，替代传统的回转支承搭配独立减速机构的分体式传动方案，大幅简化主机的结构设计与装配流程。从实际用途来看，该装置通过蜗杆与回转支承外齿圈的啮合传动，将输入端的高转速低扭矩动力转化为低转速大扭矩的回转输出，既可以实现360度全周回转作业，也可以通过驱动控制实现任意角度的精准锁止定位，在户外作业场景下，全密封的结构设计可以有效阻挡粉尘、水汽进入传动啮合区域，降低户外恶劣工况下的部件磨损速率，延长设备的维护周期。在功能特性层面，该回转驱动采用单蜗杆驱动结构，啮合传动过程中具备反向自锁特性，当外部载荷作用在输出端的回转齿圈上时，无法反向驱动蜗杆转动，能够在无额外制动部件的情况下实现负载位置的稳定保持，避免负载在外力作用下出现非预期回转，大幅提升作业过程的安全性。设计过程中，工程师将回转支承的安装法兰与蜗杆传动的壳体进行一体化铸造成型，底部带安装孔的支撑底座与回转主体采用加强筋过渡连接，既保证了整体结构的刚性，也减少了分体装配带来的累积误差；外圈法兰均匀布置的连接螺栓孔，能够直接与上部负载的安装法兰对接，侧部伸出的蜗杆输入端可以直接连接液压马达或者伺服电机，不需要额外设计传动连接支架。在安装边界方面，该装置的回转主体为环形中空结构，中部的贯通空间可以方便主机布设线缆、油路或者其他贯穿安装的部件，底部安装底座的孔位采用等间距圆周排布，适配多数标准回转安装接口，整体外形的径向尺寸与轴向高度经过优化，在保证输出扭矩与承载能力的前提下尽可能压缩安装占用空间，能够适配安装空间受限的主机设计需求；啮合齿面采用硬化处理工艺，在承受重载冲击载荷时可以有效降低齿面点蚀、胶合的失效概率，支撑底座的加强筋结构沿载荷传递方向布置，能够将上部负载的倾覆力矩均匀分散到整个壳体结构上，避免局部应力集中导致的壳体变形。
