单缸立式风冷内燃机结构设计

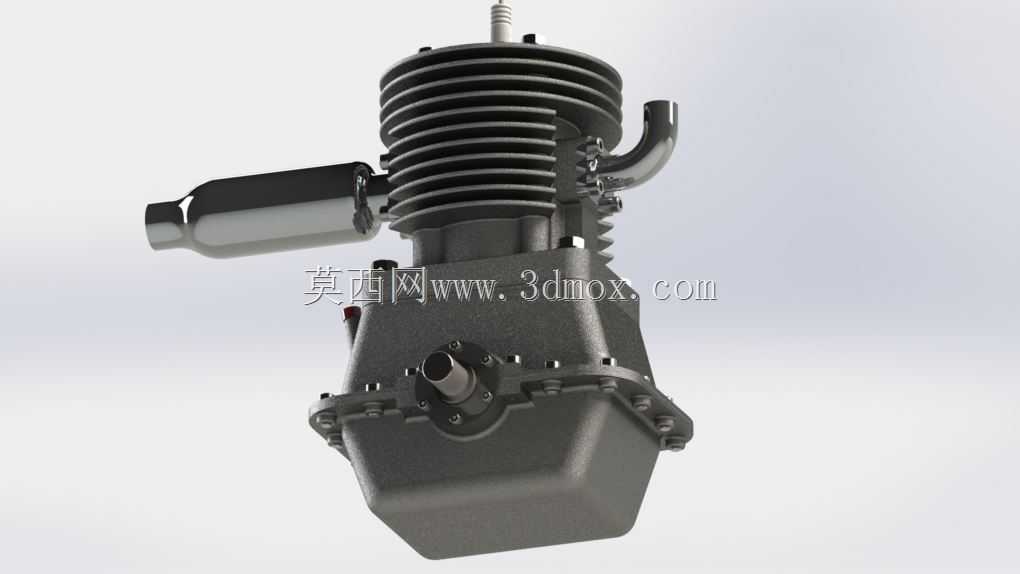

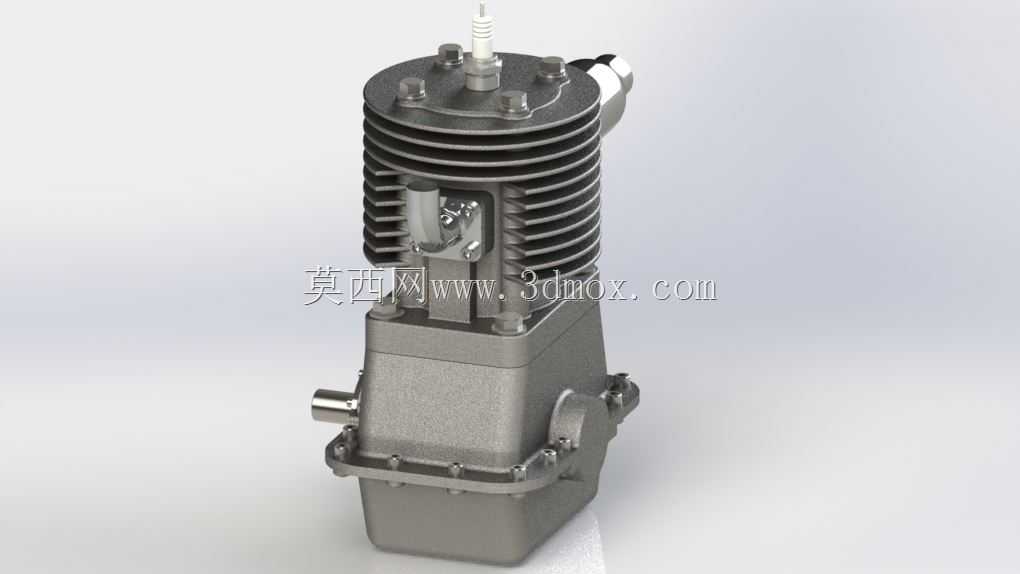

这款单缸立式风冷内燃机，主要面向小型通用动力场景设计，可适配小型园林作业机械、便携发电机组、小型航模及试验教学教具等多类应用场景，能够为配套设备提供稳定的持续动力输出，满足中小功率负载的动力驱动需求。从实际用途来看，该类内燃机凭借结构紧凑、自重较轻、维护便捷的特性，在对动力单元体积、重量有严格限制的移动作业设备中应用广泛，既可以作为独立动力源驱动作业部件运转，也可作为动力教学演示载体，直观展示四冲程内燃机的完整工作逻辑与机械配合关系。在功能特性层面，该机型采用立式单缸布局，顶部设置火花塞安装位，缸体外侧设计有密集的环形散热鳍片，依靠行驶或作业过程中的自然气流即可完成缸体散热，无需额外配置复杂的水冷循环管路与散热组件，大幅简化了整机结构，降低了故障发生概率；侧部集成了排气通路与进气接口，能够顺畅完成进排气循环，下部曲轴箱采用分体式密封结构，通过周向布置的紧固件实现上下箱体的紧密连接，既保证了内部润滑油腔的密封性能，也为曲轴、连杆等运动部件提供了稳定的安装支撑，曲轴输出端从箱体侧部伸出，可通过联轴器、皮带轮等连接件将动力传递至负载端。从设计思路来看，该模型完整还原了内燃机的核心运动与配合关系，在结构设计上优先保证核心功能的实现，同时兼顾了装配与维护的便捷性：缸头与缸体、缸体与曲轴箱之间均采用法兰面配合加紧固件锁紧的连接方式，各配合面预留了密封件安装位置，能够有效避免工作过程中的漏气、漏油问题；散热鳍片的排布方向与气流流向匹配，可最大化利用流经缸体表面的空气带走燃烧产生的热量，保证缸体工作温度维持在合理区间，避免过热导致的动力衰减与部件损坏。在外形尺寸与安装边界方面，该机型整体呈立式柱状布局，横向最大尺寸为侧置排气组件的外伸宽度，纵向尺寸从火花塞顶端到曲轴箱底部安装面形成完整的高度区间，曲轴箱底部设置有多个安装固定点位，可通过螺栓将整机固定在配套设备的安装支架上，安装点位的位置排布充分考虑了不同配套设备的通用安装需求，预留了足够的安装操作空间，输出轴的伸出长度与轴径尺寸符合通用小型动力的配套规范，能够直接适配多数标准传动连接件，无需额外定制转接部件即可完成与负载的对接装配。
