单缸动力配套曲轴带轴承组件结构设计

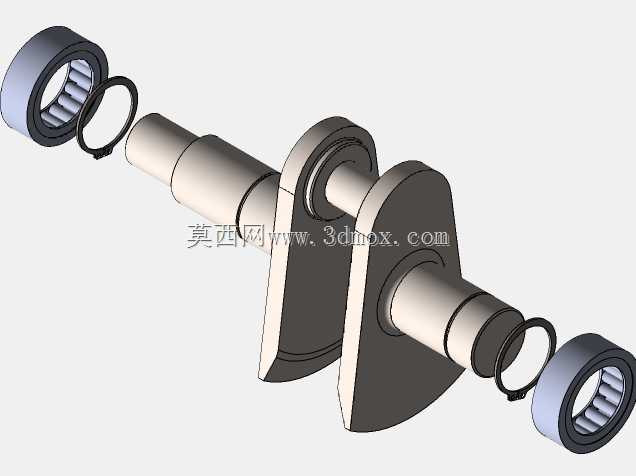

　　在小型单缸往复式动力设备的传动链路里，曲轴组件是把活塞往复直线运动转化为旋转扭矩输出的核心载体，这套带配套滚针轴承的曲轴结构，常见于通用小型汽油机、微型空气压缩机、便携发电机组这类对安装空间、输出平顺性有明确要求的设备场景。做这套结构设计的时候，首先要卡准的是安装边界：曲轴两端的轴颈直径要和配套滚针轴承的内圈过盈量匹配，过盈量控制在0.01-0.02mm区间，既避免运转时轴颈和轴承内圈打滑磨损，也不会因为过盈量太大导致轴承滚道变形，影响转动灵活性。

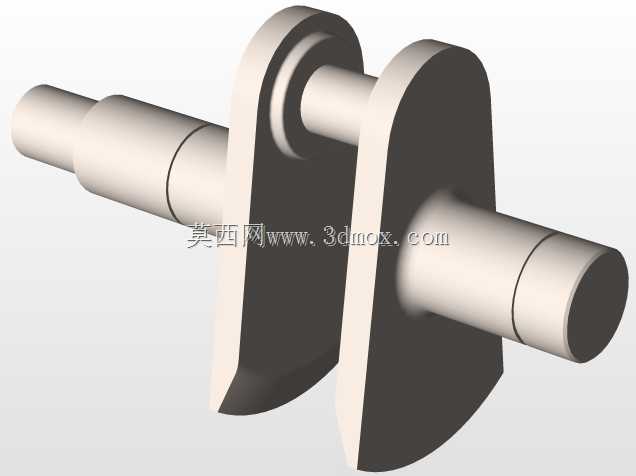

　　从功能特性来看，这套曲轴采用双平衡块结构，平衡块的偏心质量是根据配套活塞、连杆组件的往复运动惯量计算匹配的，运转时能抵消70%以上的一阶往复惯性力，降低设备整机的振动幅度，避免长期运转出现紧固件松脱、壳体疲劳开裂的问题。两端配置的滚针轴承，相比同尺寸的深沟球轴承，能承受更大的径向载荷，适合小型动力设备高转速、冲击载荷频繁的工况，轴承外侧配套的轴用挡圈，是用来限制轴承的轴向窜动，挡圈的卡槽深度要控制在轴径的5%-8%，既保证挡圈安装后不会脱出，也不会因为卡槽过深削弱轴颈的结构强度。

　　实际选型适配的时候，要注意曲轴的轴向安装总长度，要和设备曲轴箱的安装腔宽度匹配，两端轴颈伸出长度要对应油封、输出端连接结构的安装位置，输出端的轴颈要预留键槽或者螺纹孔，用来连接飞轮、带轮这类动力输出部件。设计过程中，曲柄销和主轴颈的同轴度公差要控制在0.005mm以内，圆角过渡位置要做R0.5以上的圆角处理，避免应力集中，因为曲轴在运转过程中要持续承受交变的弯曲和扭转载荷，应力集中位置很容易出现疲劳断裂的问题。

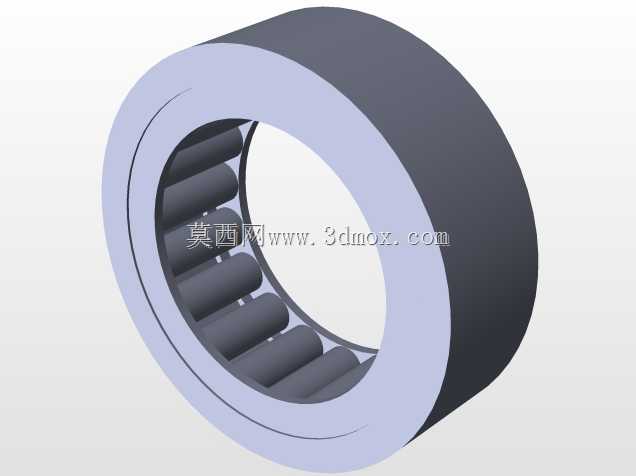

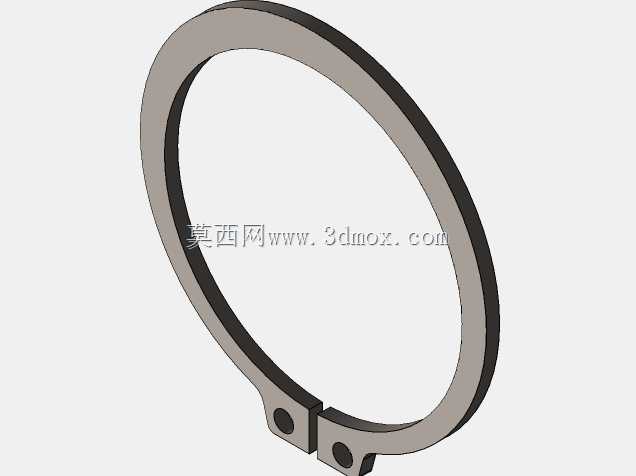

　　滚针轴承的选型要匹配轴颈的表面硬度，轴颈表面淬火硬度要达到HRC55-60，粗糙度控制在Ra0.8以下，才能保证轴承的使用寿命，避免早期磨损。轴用挡圈的材质选用65Mn弹簧钢，热处理后硬度达到HRC44-52，保证挡圈有足够的弹性和刚性，承受轴向窜动的冲击力不会变形失效。这套组件作为更大总成的组成部分，在装配的时候要先把轴承加热到80-100摄氏度，利用热胀冷缩的原理套装到轴颈上，避免敲击安装导致轴承滚道、滚针受损，装配完成后要手动转动曲轴，确认转动灵活无卡滞，轴向窜动量控制在0.1-0.3mm的合理区间内。

　　在不同的应用场景下，这套结构可以根据输出功率的需求调整平衡块的厚度、轴颈的直径，比如用在微型空压机上的时候，因为负载相对稳定，可以适当缩小平衡块的偏心质量，降低零件的整体重量；如果用在高转速的小型航模动力或者便携发电机组上，就要提高动平衡精度，把剩余不平衡量控制在0.2g·cm以内，进一步降低高转速下的振动。另外，曲轴的油道设计虽然在这个模型里没有做细化展示，但实际生产中要在主轴颈和曲柄销位置设计斜油道，把曲轴箱内的润滑油引导到轴承和曲柄销的摩擦面，保证运动副的润滑充分，避免干磨导致的零件烧蚀。

　　很多刚接触结构设计的工程师做曲轴设计的时候，容易忽略圆角过渡和表面处理的要求，只卡整体的安装尺寸，结果做出来的样件在台架试验的时候，运转几十个小时就出现轴颈断裂、轴承早期磨损的问题，本质上是没有考虑交变载荷下的应力分布和摩擦副的匹配要求。这套结构的三维建模过程中，所有配合面的尺寸公差、形位公差都要在工程图里明确标注，装配关系要和实际生产的装配顺序一致，方便后续做运动仿真的时候，能准确模拟运转过程中的干涉情况、载荷分布，提前发现设计里的缺陷，减少后续样件试制的迭代次数。
