本田CBR1100XX摩托车后摇臂结构设计

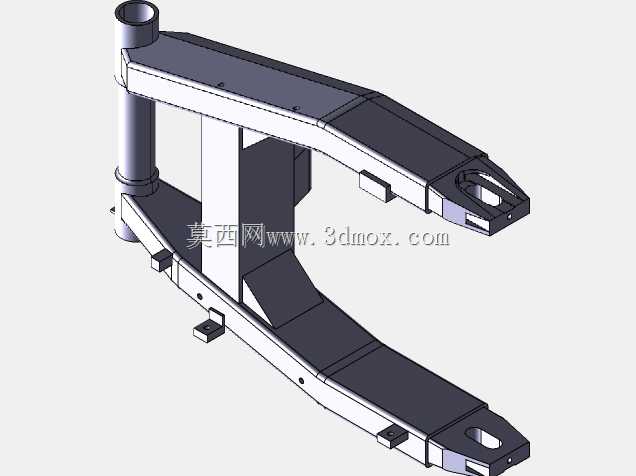

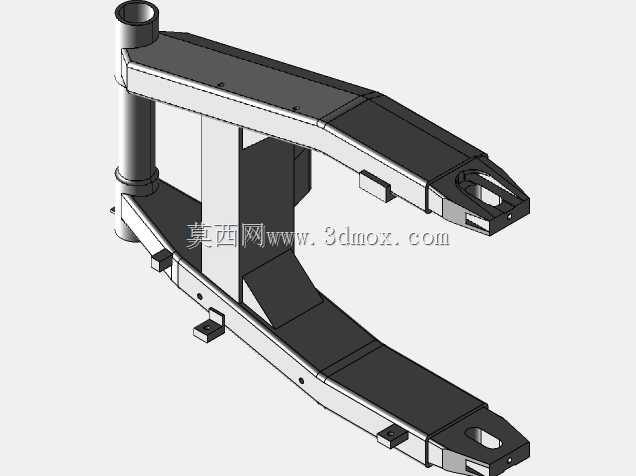

该部件为大排量运动摩托车的后悬挂核心承载构件，主要应用于高性能公升级街跑车型的后轮悬挂系统中，承担着连接车架与后轮总成、传递动力输出与路面冲击载荷、配合后减震器实现悬挂行程动作的核心作用，是摩托车行走系统中决定操控稳定性与行驶安全性的关键结构件。在实际骑行场景中，该摇臂需要承受急加速时的扭矩反作用力、重刹时的纵向载荷、过弯时的侧向倾覆力矩以及颠簸路面带来的多维度交变冲击，因此结构设计上兼顾了刚性强度与轻量化需求。整体采用双侧梁式环抱结构设计，主体为变截面箱型构造，从前端转轴安装位向后逐步延展收窄至后轮轴安装端，左侧预留了传动链条的避让空间，右侧设置了刹车卡钳的安装定位凸台，上部预留了后减震器下安装点的连接位，各安装位均设计有加强筋结构分散应力，避免应力集中导致的结构疲劳失效。前端的套筒结构用于穿入摇臂转轴与车架铰接，可实现绕转轴的上下摆动，配合后减震器完成悬挂的压缩与回弹动作，转轴孔的同轴度设计直接影响后轮的行驶循迹性，设计时严格控制了孔位的形位公差，避免行驶中出现后轮偏摆、跑偏的问题。下部的多个小凸台用于安装线束固定卡扣、刹车管路定位件以及链条护板等附属部件，所有安装凸台的位置均经过实车装配边界校核，不会与周边的排气、传动、刹车部件发生运动干涉。后轮轴安装端设计有开口槽与锁紧螺栓位，可方便调整后轮轴前后位置，实现传动链条的张紧度调节，槽位的长度覆盖了链条磨损后的全行程调节范围，无需额外加装调整垫块。整体结构的外形轮廓充分考虑了摩托车高速行驶时的空气动力学需求，梁体侧面做了顺滑的弧面过渡，可降低行驶过程中的乱流干扰，同时双侧梁的间距设计避开了后轮宽胎的转向与跳动边界，即使在满胎过弯、悬挂全压缩的极限工况下，轮胎也不会与摇臂本体发生剐蹭。该结构在设计时通过受力仿真优化了壁厚分布，在主受力路径上增加壁厚提升刚性，在非承载区域做了挖空减重处理，实现了刚性与重量的平衡，能够满足大排量摩托车高速行驶、激烈驾驶的工况需求。
