卡丁车后轮分体夹紧式铝合金轮毂结构

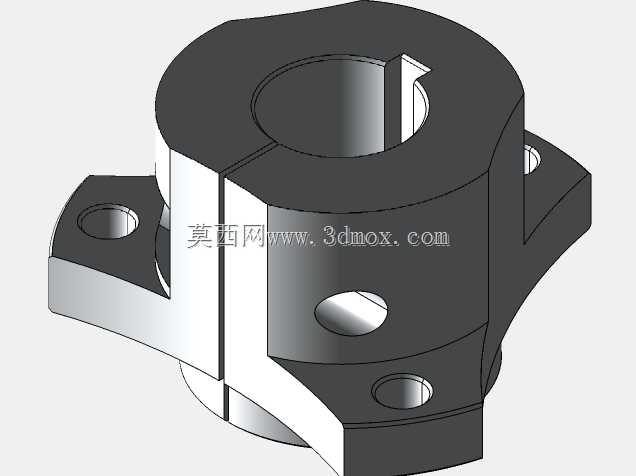

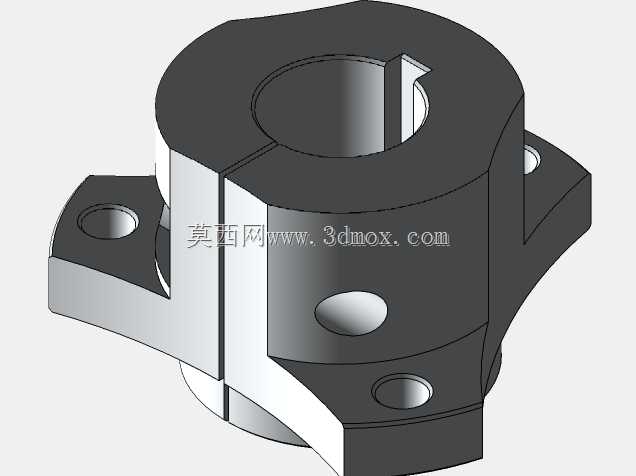

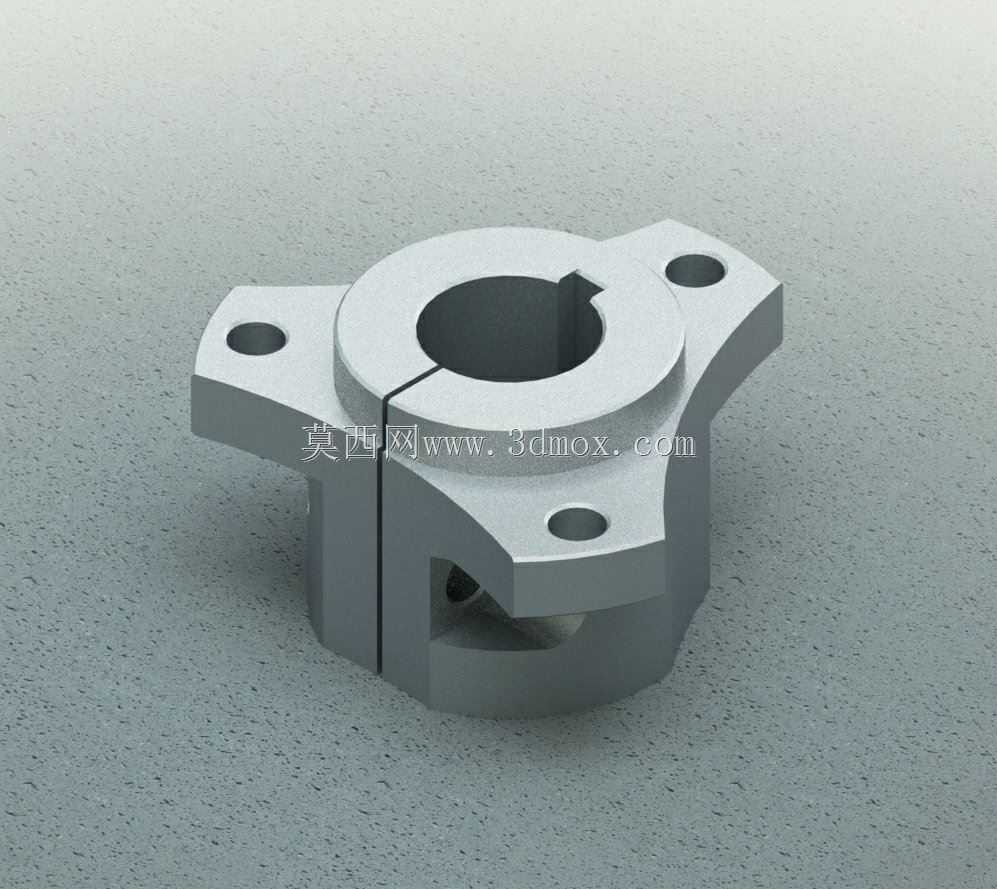

这款分体夹紧式轮毂是专为小型竞速卡丁车后轮传动系统设计的核心连接部件，主要应用于场地娱乐卡丁车、业余竞速卡丁车以及小型越野卡丁车的后轮动力传输场景，承担着连接驱动半轴与轮辋、传递驱动扭矩、承载整车侧向与径向载荷的核心作用。在卡丁车实际运行过程中，后轮作为驱动轮，需要将半轴输出的扭矩完整传递至轮辋带动轮胎转动，同时还要承受过弯时的侧向离心力、颠簸路面的径向冲击以及急加速急减速时的轴向载荷，这款轮毂的结构设计完全围绕上述工况需求展开。整体采用铝合金铣削加工成型，材料选用高强度变形铝合金，在保证足够结构强度的前提下尽可能降低自身重量，减少后轮簧下质量，提升卡丁车的操控响应速度与过弯灵活性。结构上采用分体开缝夹紧设计，中心轴孔开设标准键槽与驱动半轴配合传递扭矩，轴孔一侧设置贯通式开缝结构，配合轮毂本体上的锁紧安装位，可在安装时通过锁紧件收紧开缝，让中心轴孔与半轴实现无间隙抱紧配合，彻底消除普通键连接存在的传动间隙，避免急加减速时的连接冲击，同时也能适配一定公差范围内的半轴直径，降低装配精度要求。轮毂向外延伸出三耳式安装法兰，每个法兰耳上设置贯通安装孔，用于通过紧固件与后轮轮辋固定连接，三孔均布的布局相比传统四孔布局，在保证连接强度的同时减少了紧固件数量，降低装配复杂度，同时三个安装孔的受力分布更适配卡丁车后轮的偏置载荷特性，避免局部应力集中导致的法兰断裂问题。轮毂下部设置六角形定位结构，可与轮辋中心的定位槽配合实现安装时的快速对位，保证轮辋与轮毂的同轴度，减少高速转动时的动平衡偏差。从安装边界来看，中心轴孔尺寸适配卡丁车常用的直径20mm至25mm区间的驱动半轴，法兰安装孔的孔位分布匹配主流10英寸卡丁车后轮辋的安装孔距，整体轴向厚度控制在合理范围内，既保证与半轴的配合长度足够传递大扭矩，又不会过度占用后轮的安装空间，避免与刹车机构、后桥固定座发生干涉。设计过程中针对开缝位置做了应力释放优化，在开缝末端设置小圆角过渡，避免长期受交变载荷时出现应力开裂，同时对所有安装孔边缘做倒角处理，既方便紧固件装配导入，也能消除锐边的应力集中点，提升部件的疲劳使用寿命。
