剪式车载应急起重支撑装置结构设计

这款剪式起重支撑装置主要面向民用乘用车的随车应急场景，是车辆更换备胎、底盘简易检修作业中不可或缺的随车配套工具，日常收纳于车辆后备箱备胎槽周边的工具仓内，无需占用额外的储物空间，适配绝大多数整备质量在两吨以内的家用轿车、城市SUV车型的举升需求。在实际使用场景中，当车辆遭遇轮胎爆胎、亏气需要临时更换，或是需要对底盘下部的外露部件做快速检查、紧固作业时，该装置可在车辆驻车制动锁止、垫好轮挡的安全前提下，放置于车辆底盘指定的承重支撑点位下方，通过驱动部件的操作实现平稳举升，将车身抬升至轮胎完全离地的作业高度，为操作人员留出足够的俯身操作空间，相比传统的液压立式千斤顶，其结构更紧凑、自重更轻，不存在液压油封渗漏失效的长期存放隐患，更适合随车长期静置备用。

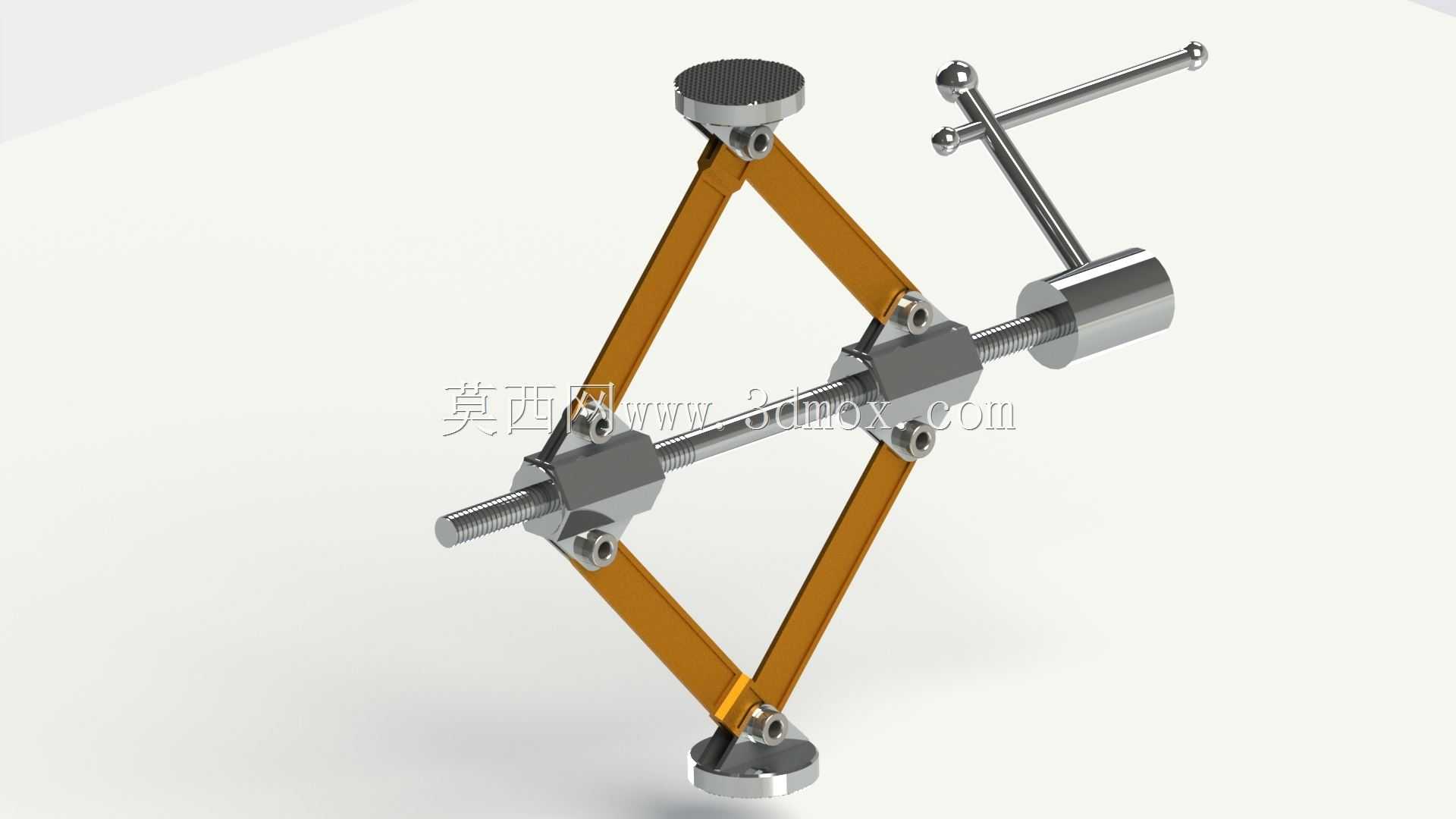

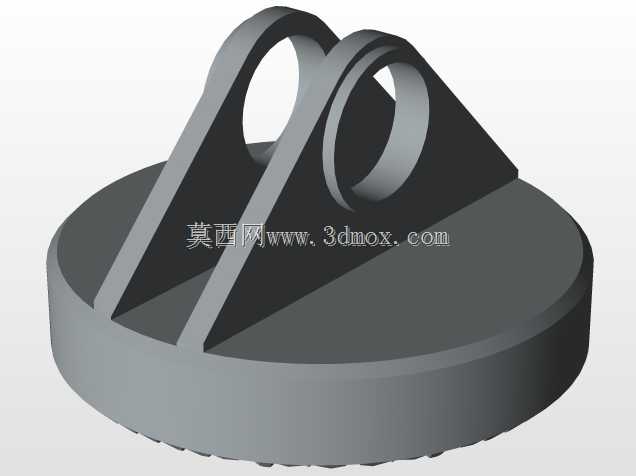

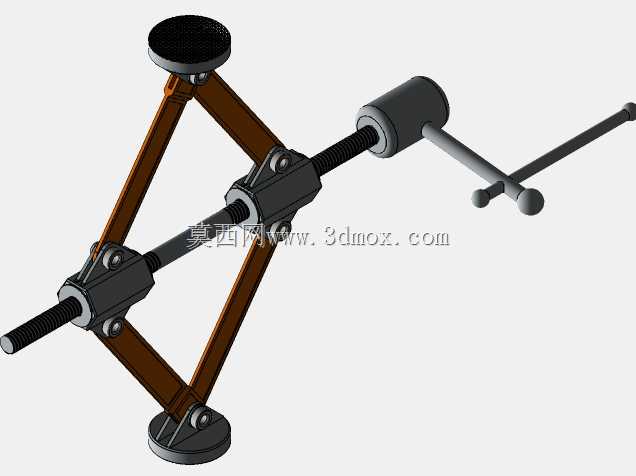

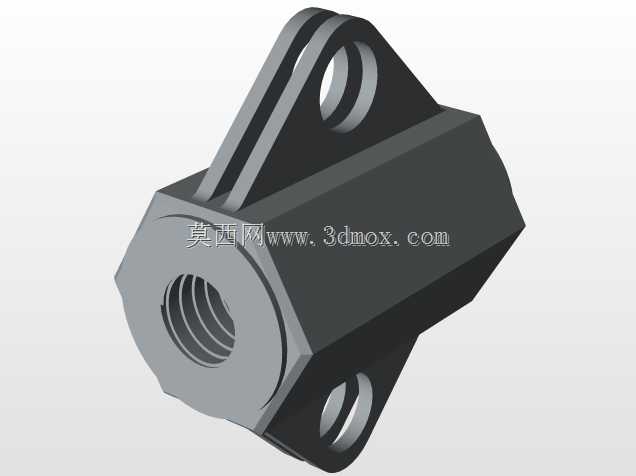

从功能特性来看，该装置采用菱形铰接剪式支撑结构，核心传动为梯形螺纹丝杆副，梯形螺纹具备良好的自锁性能，当举升到目标高度停止操作时，丝杆不会在车身载荷作用下发生反向回转，可全程保持支撑高度的稳定性，避免举升过程中出现溜降、侧倾的安全风险。装置顶部设置了带防滑纹路的支撑托头，可与车辆底盘的加强筋支撑位紧密贴合，增大接触摩擦力防止支撑滑脱；底部为加宽的平底支撑座，可在平整的沥青、水泥铺装路面上分散载荷，避免压强过大导致地面凹陷、装置倾斜。操作端配套的T型摇臂符合人体工学设计，操作人员可双手握持摇臂匀速转动，通过丝杆的轴向进给带动两组对称布置的铰接臂收拢或展开，实现支撑高度的线性调节，举升过程无冲击、无卡顿，载荷传递均匀。

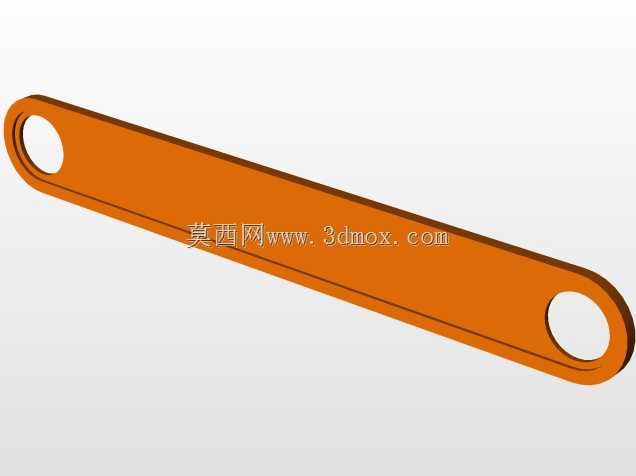

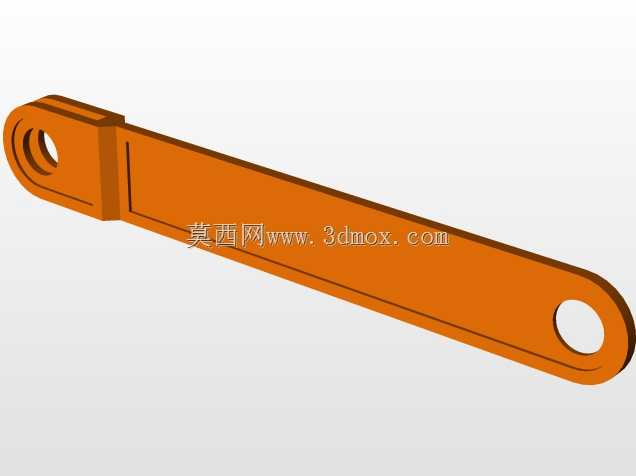

在设计思路上，该装置优先考虑随车使用的便携性与可靠性，整体采用对称式受力结构，所有铰接销轴均做了同轴度公差约束，保证两侧支撑臂的运动完全同步，避免举升过程中出现偏载卡滞。支撑臂采用高强度合金钢材冲压成型，截面为带加强筋的槽型结构，在尽可能降低自重的前提下保证结构抗弯强度，可承受额定载荷下的长期静载支撑。整体外形在完全收拢状态下呈扁平长条状，厚度不超过60毫米，长度控制在400毫米以内，可轻松放入随车工具包内；完全展开后的最大举升高度可达380毫米，最低起始高度仅为120毫米，可适配底盘高度较低的轿跑车型，也能满足城市SUV的举升高度需求，安装使用时无需额外的辅助固定结构，仅需将底座放置在平整坚实的地面、对准车身支撑点即可操作，作业完成后反向转动摇臂即可平稳降下车辆，收拢后即可收纳，全程单人即可完成全部操作，无需额外辅助工具。
