车载剪式螺旋顶升支撑结构设计

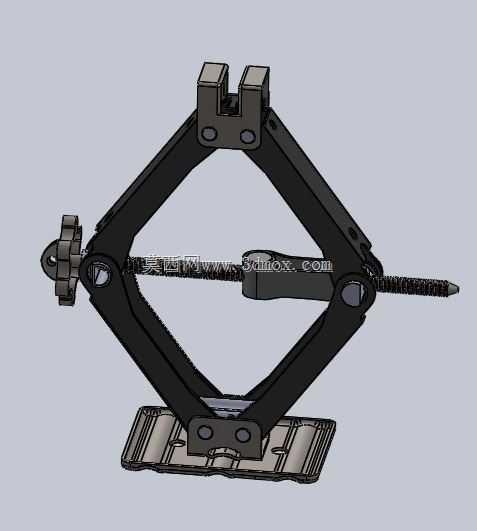

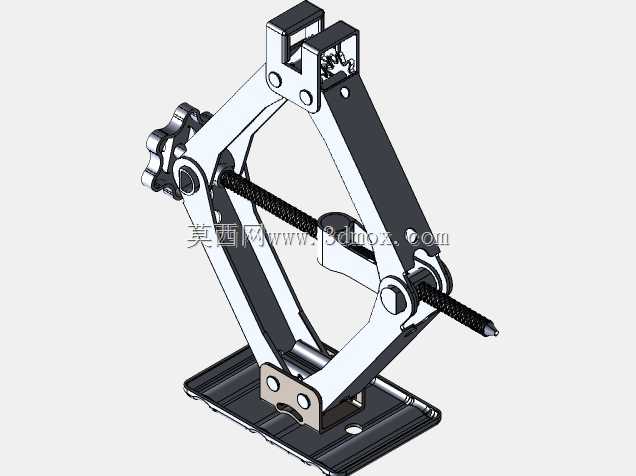

这款剪式顶升结构是民用车辆应急维保场景的核心配套工具，主要适配家用轿车、小型SUV等轻型乘用车的换胎、底盘检修作业需求，日常随车收纳于后备箱备胎槽区域，在户外突发爆胎、底盘部件松脱等场景下，无需依赖大型举升设备即可快速完成车辆局部顶升，为操作人员提供足够的底盘作业空间，也可在小型设备安装、轻型构件调平等场景中作为临时承重支撑使用。该结构采用剪式连杆铰接的扩容设计思路，核心传动路径为中部横向布置的梯形丝杠，通过转动端部的摇臂接口带动丝杠旋转，驱动两侧铰接的菱形连杆组产生开合动作，将丝杠的水平旋转扭矩转化为顶部托座的垂直顶升力，整体结构没有复杂的液压管路或密封元件，不存在长期存放后漏油、泄压失效的隐患，环境耐受能力更强，哪怕在低温、高尘的户外环境下也能稳定工作。结构底部为加宽的冲压支撑底板，接触面积经过针对性优化，在松软的非铺装路面使用时也能分散压强，避免顶升过程中出现下陷侧翻的风险，顶部托座开设了与车辆底盘顶升筋位匹配的卡槽，作业时可以卡入车辆底盘指定的承重点位，防止顶升过程中托座滑脱引发安全事故。整体收纳状态下为扁平的菱形结构，厚度控制在较低水平，完全适配乘用车后备箱备胎槽的狭小收纳空间，展开后最大顶升高度可以覆盖轻型乘用车底盘的常规离地间隙范围，最低闭合高度也能适配底盘较低的轿跑车型，安装使用时无需额外的辅助固定结构，仅需将底板平稳放置在硬质地面，对准底盘支撑点后转动摇臂即可完成顶升作业，铰接点位全部采用自润滑衬套设计，日常使用无需频繁加注润滑脂，维护成本极低，整体承重能力完全覆盖轻型乘用车的单轮承重需求，传动过程中具备机械自锁特性，当停止转动丝杠时，梯形螺纹的自锁角度可以自动锁止当前顶升高度，不会因为车辆自重出现回落，作业过程的安全冗余充足。
