Deutsch12针防水电线接插件结构设计

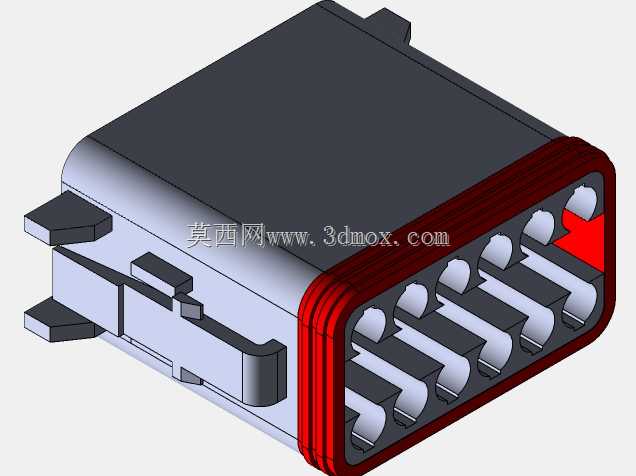

这款12针防水电线接头是面向多线路集成连接场景开发的工业级接插件，主要应用于工程机械、农用机械、特种车辆、户外工业设备的线束互联环节，能够在高湿、多尘、存在振动冲击的复杂工况下，为多组控制线路、信号线路提供稳定可靠的连接通路，避免线路暴露在外出现氧化、松脱、进水短路等故障。从实际使用场景来看，这类多针接头常被布置在设备的舱体外部、底盘走线节点、可活动部件的线束过渡位置，单颗接头即可完成12条线路的对接整合，大幅减少零散接头的布置数量，降低整车或整机电控系统的布线复杂度，同时也方便后期的线路检修与部件更换，无需逐根拆解线路，仅需插拔接头即可完成对应模块的拆装作业。在功能特性设计上，接头采用了多重密封结构，接口边缘的红色密封胶圈采用耐油耐老化的橡胶材质，公母头对接后胶圈会被均匀挤压填充配合间隙，达到IP67级别的防水防尘效果，能够抵御高压水枪冲洗、短时浸水、扬尘侵入等恶劣环境影响。接头内部的12个插针采用错位排布设计，每个插针都带有独立的定位卡槽，插针尾部设置压线结构，能够与不同线径的导线牢固压接，避免拉扯导致的线芯脱落，插针接触部位采用镀锡处理，降低接触电阻的同时提升抗氧化能力，保证长期通电过程中的信号稳定性与载流可靠性。接头外壳采用高强度工程塑料注塑成型，具备优秀的抗冲击、耐高低温性能，外壳两侧设置了弹性锁扣结构，公母头对接到位后锁扣会自动卡入对应卡槽，即使在持续振动的工况下也不会出现意外松脱，解锁时仅需按压锁扣即可轻松分离，兼顾连接可靠性与操作便捷性。在安装边界设计上，接头整体采用扁平化的矩形轮廓，外壳两侧延伸出带安装孔的固定耳，既可以直接通过扎带绑定在线束上，也可以通过螺栓穿过固定耳将接头固定在设备的安装面板上，固定耳的位置与孔位尺寸经过适配优化，不会与周边的管线、结构件产生干涉。接头的插针排布间距经过精准计算，既保证了相邻插针之间的电气安全间隙，避免高压信号出现爬电击穿问题，又尽可能压缩了接头的整体体积，减少安装所需的空间占用，适配设备内部紧凑的布线空间需求。整体设计完全围绕工业场景的实际使用需求展开，在密封性能、连接强度、操作便捷性、安装适配性之间做到了良好平衡，能够满足各类户外工业设备多线路连接的严苛使用要求。
