车载式ISO托盘防护作业塔结构设计

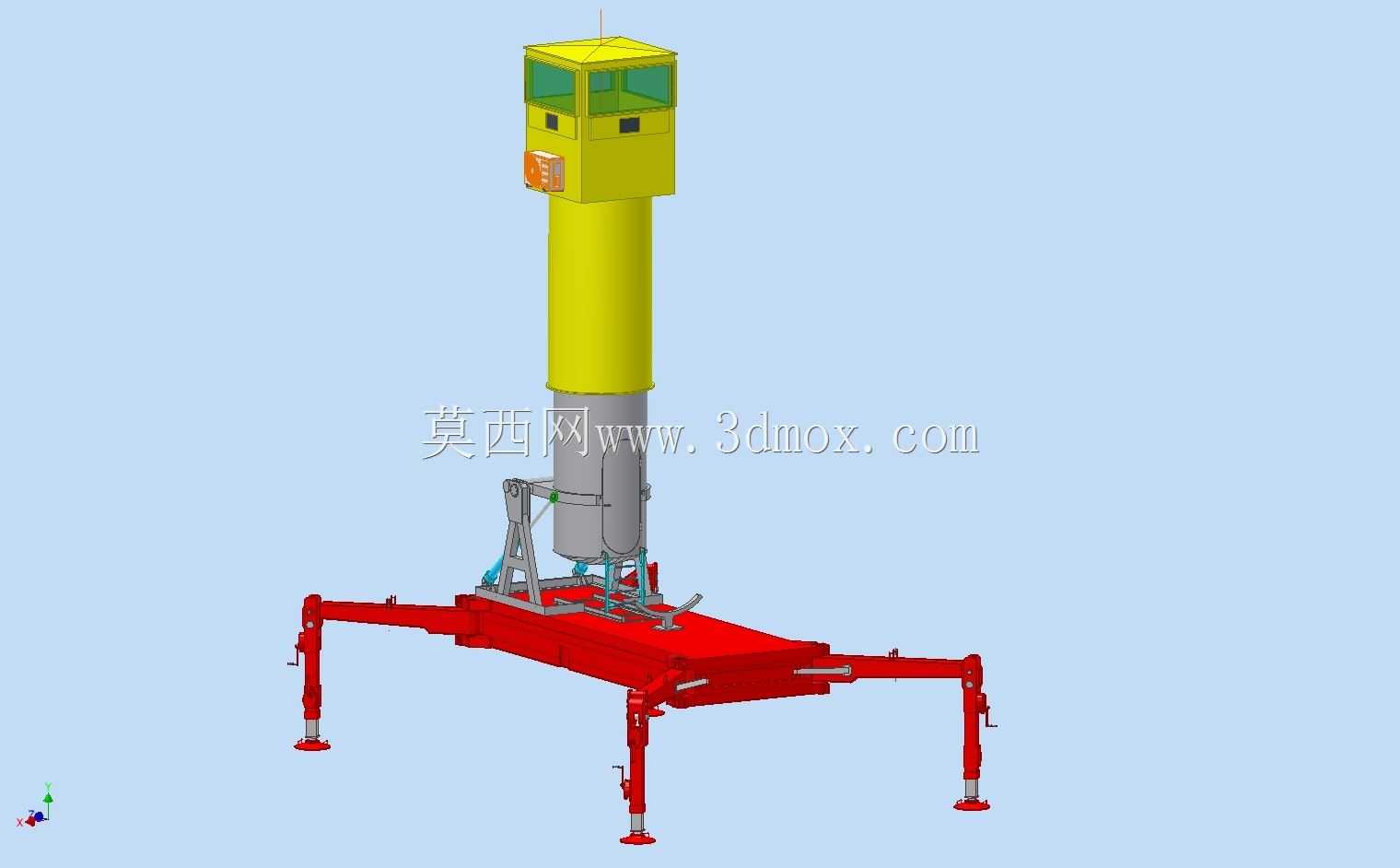

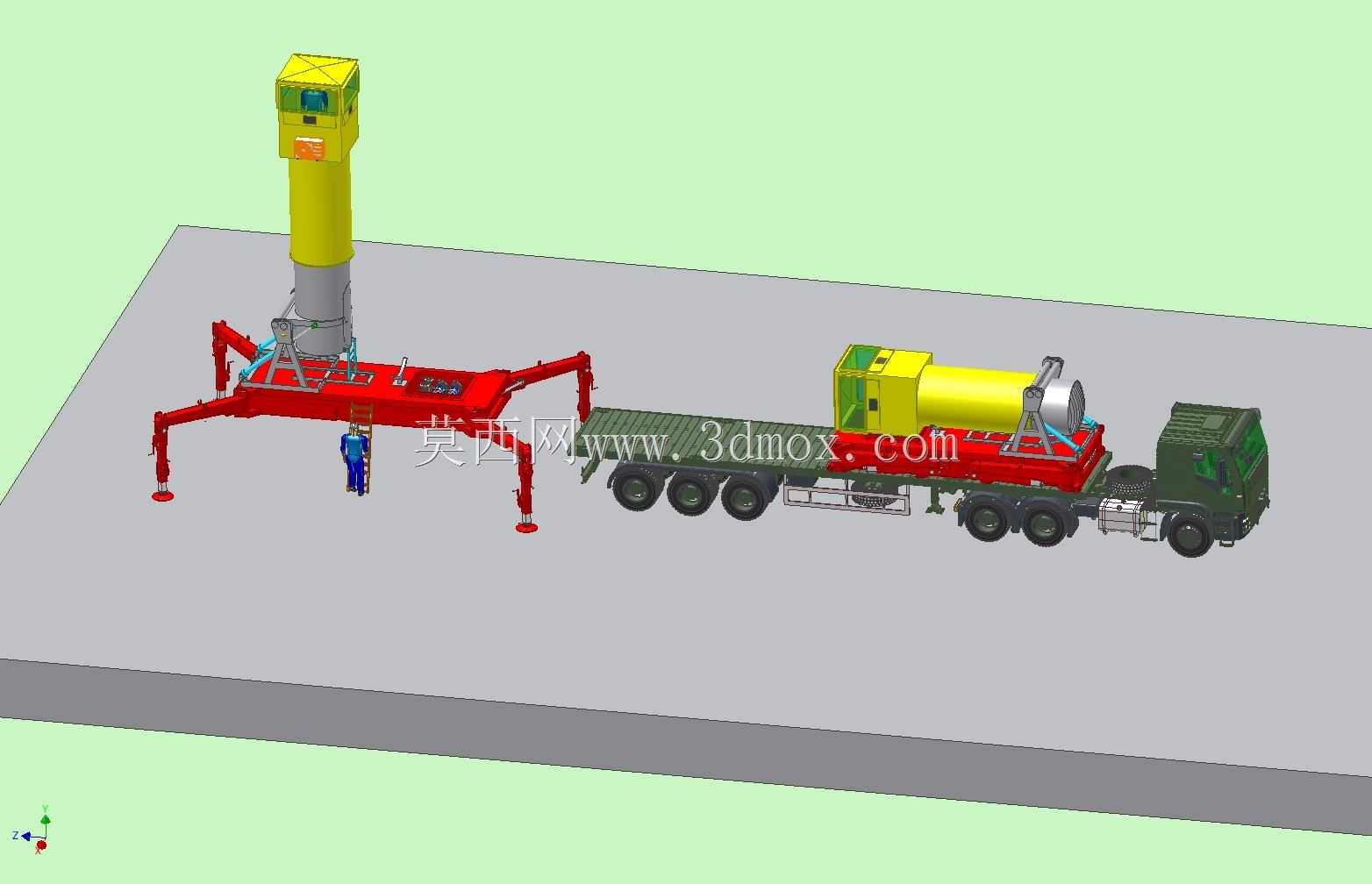

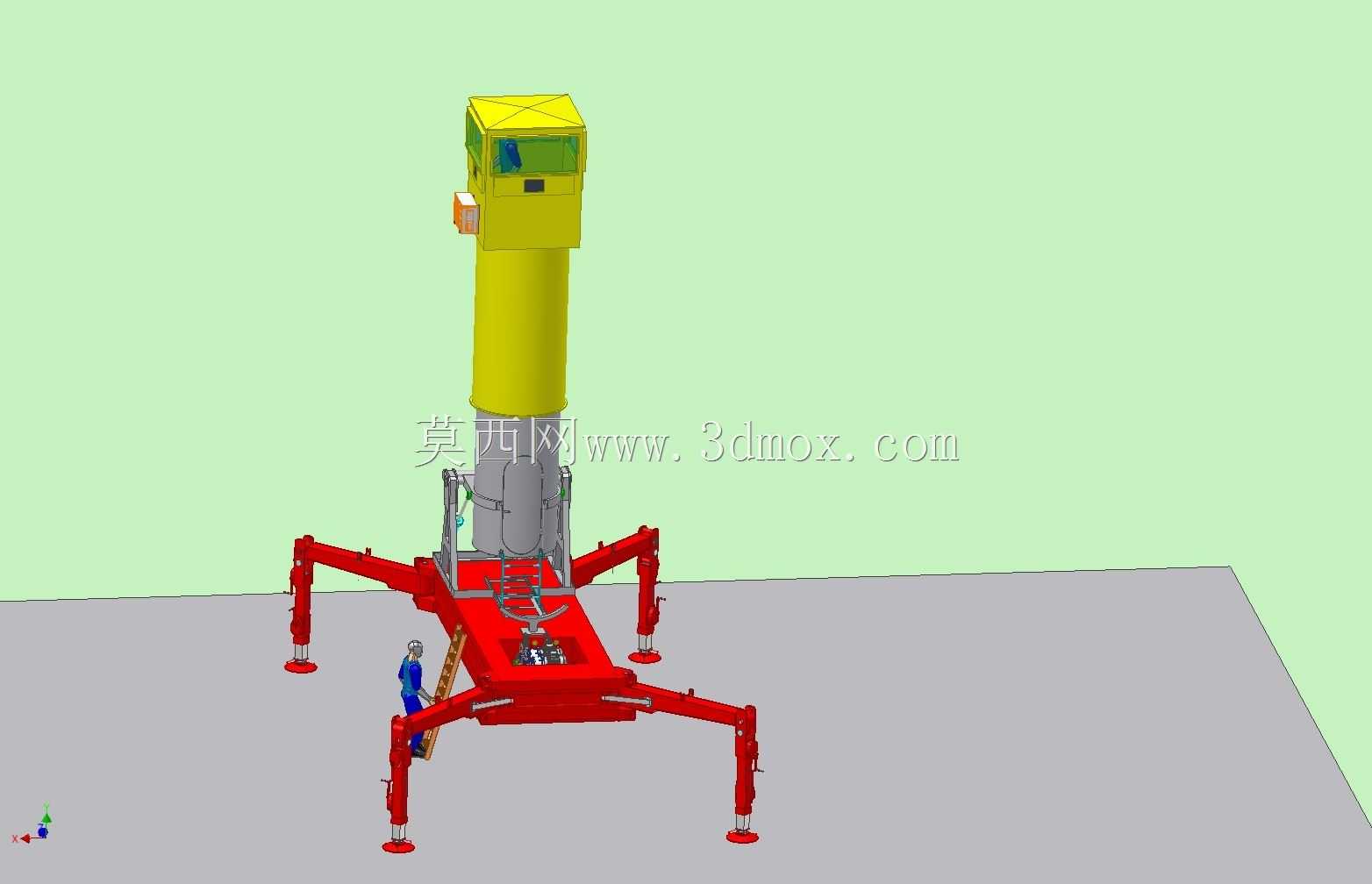

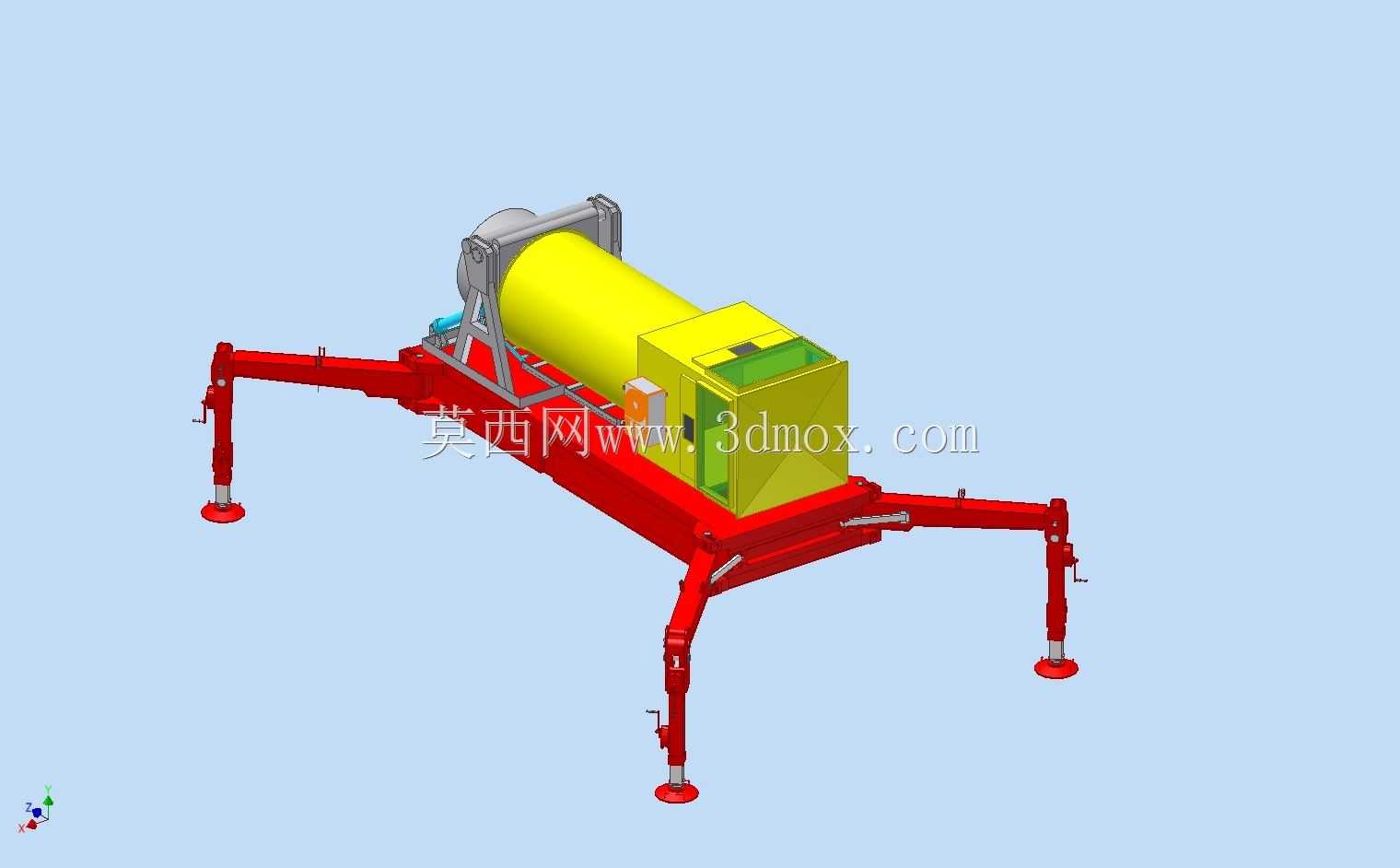

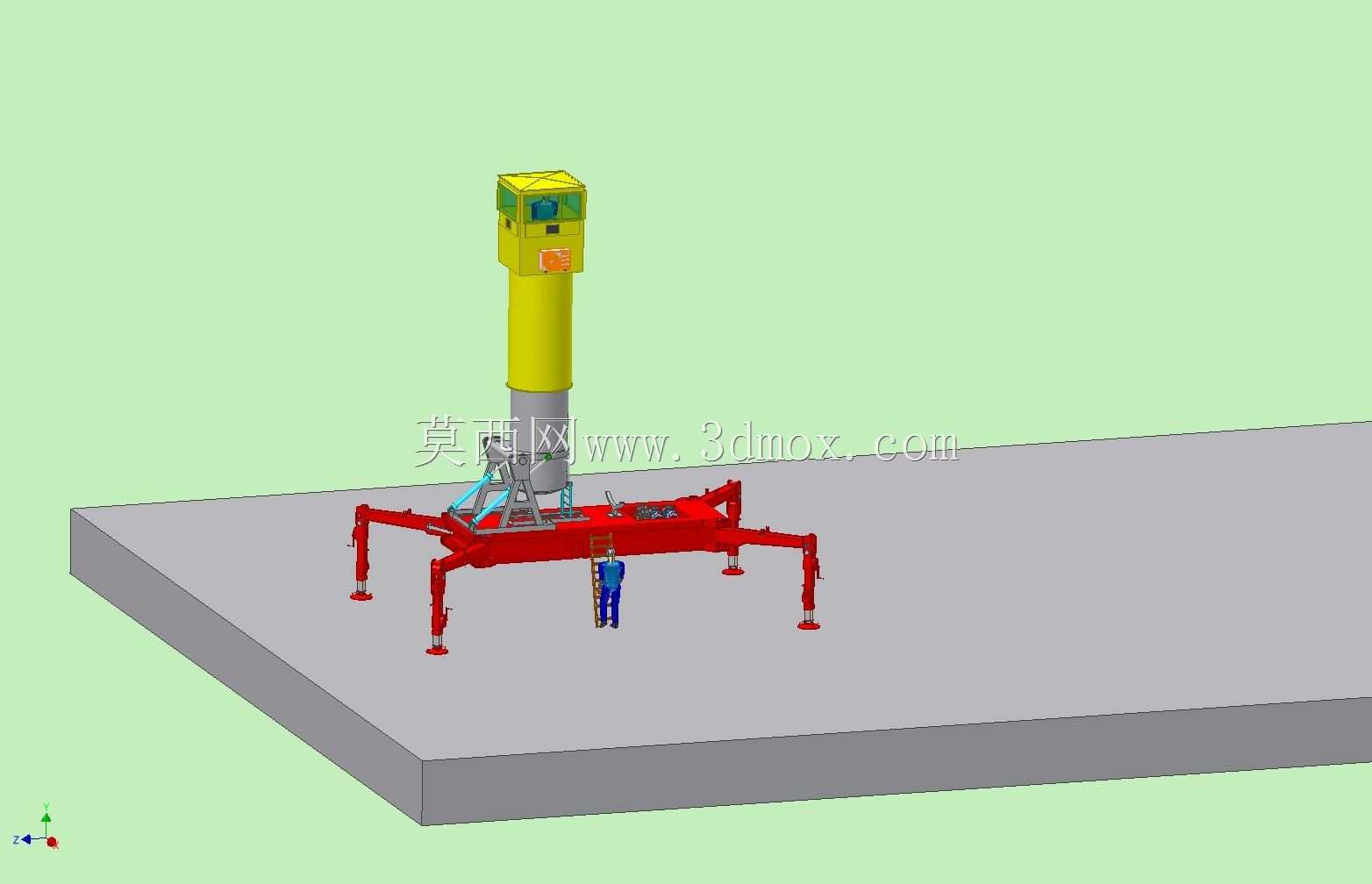

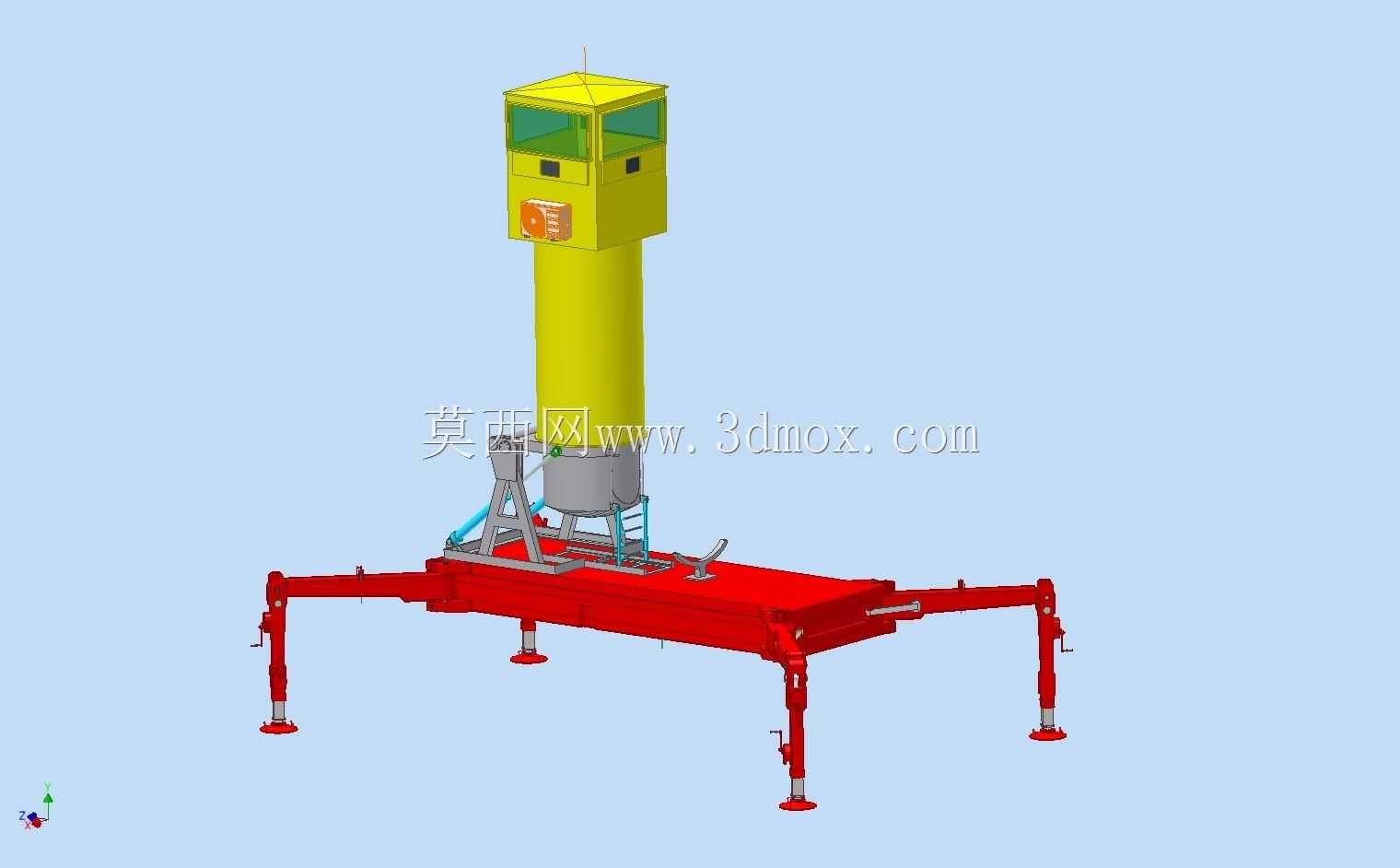

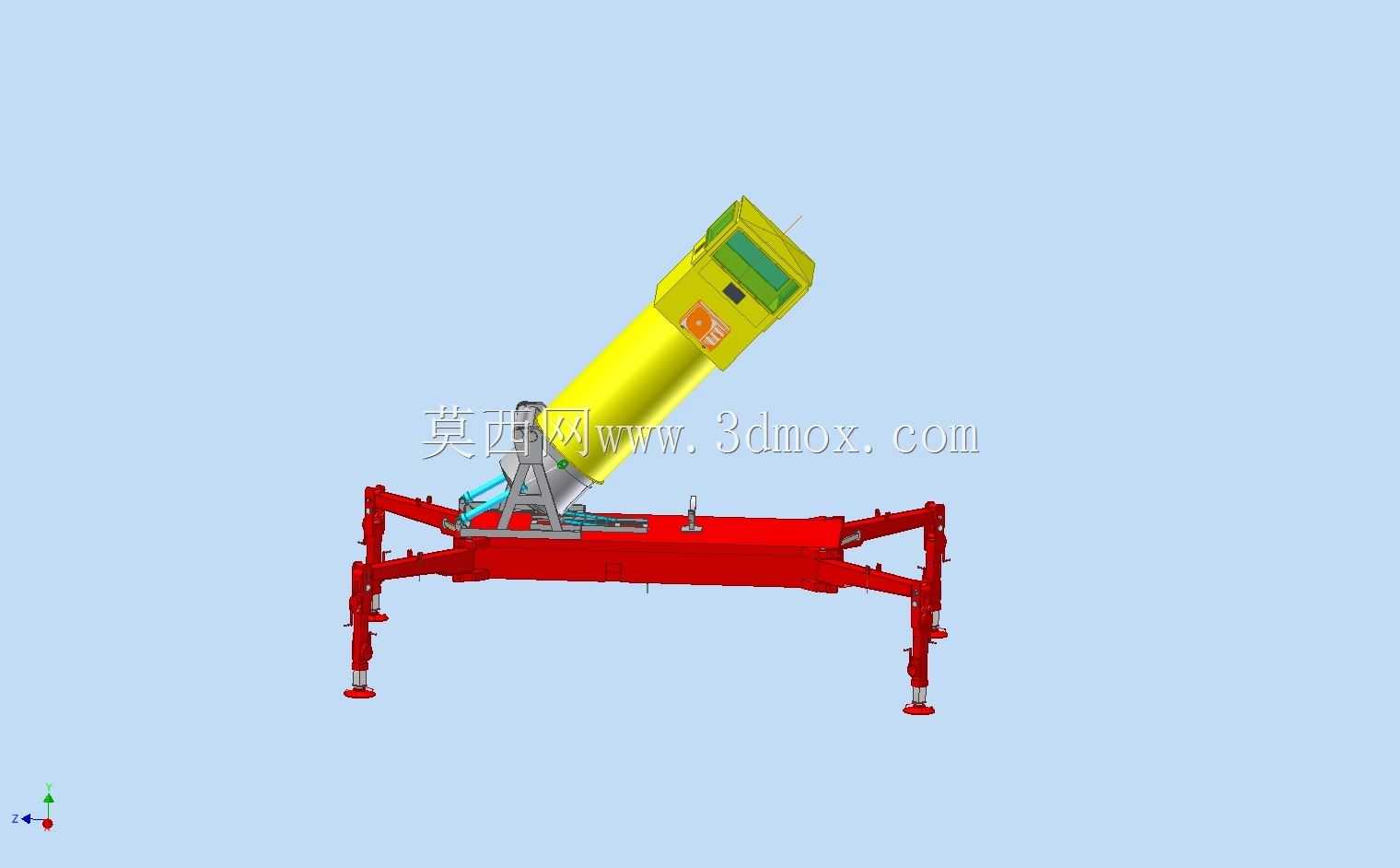

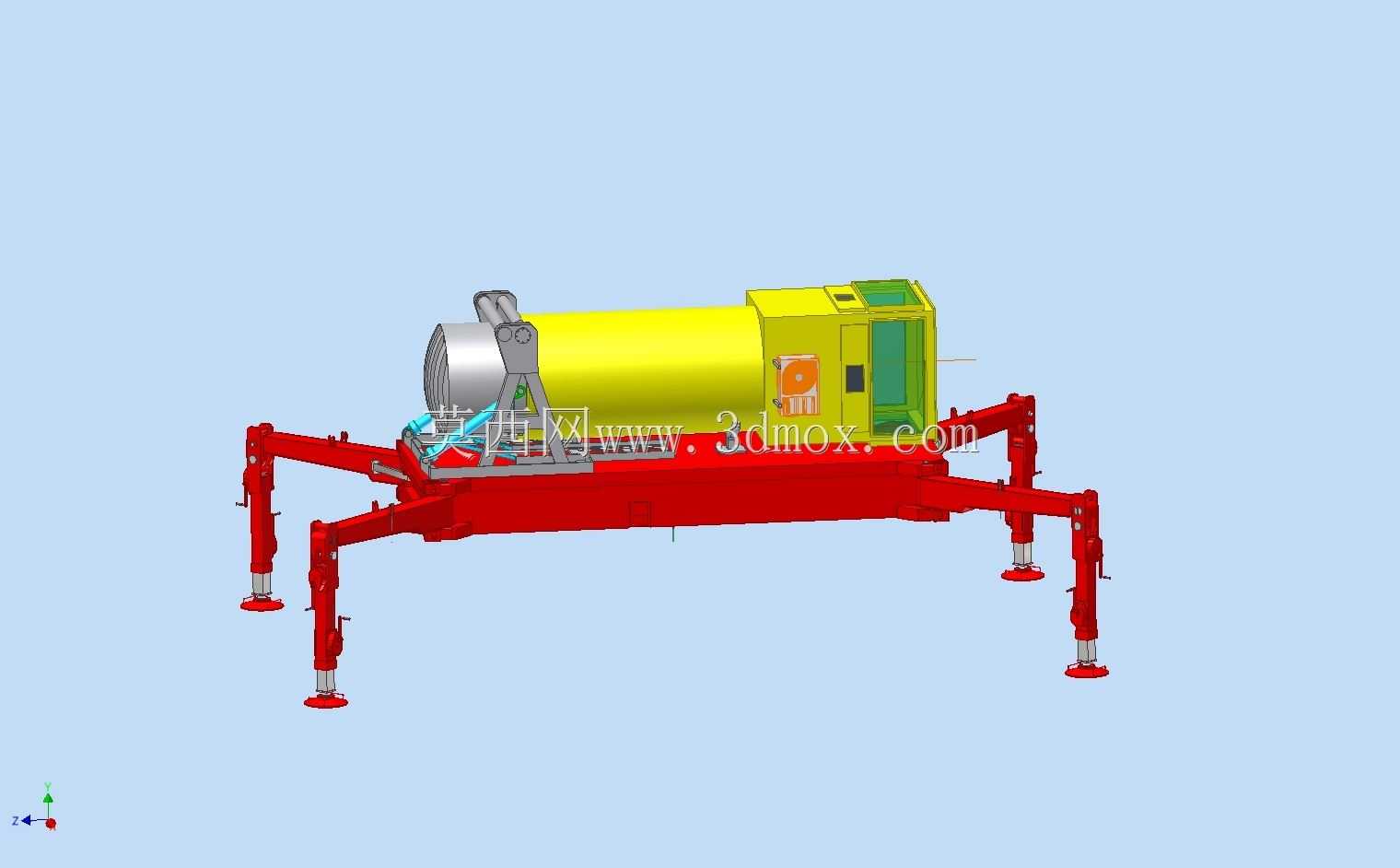

该款车载式防护塔主要面向物流场站、港口堆场、大型仓储中心的ISO标准托盘重载装卸、堆高防护作业场景，可依托车载底盘实现跨区域转场作业，无需额外配套吊装转运设备，适配多场地零散作业的灵活调度需求。设备实际作业过程中，可完成高位托盘货物的防护围挡、对位引导、辅助举升功能，避免托盘堆垛过程中出现偏载滑落、对位偏差的问题，同时可配合车载底盘的支腿结构形成稳定作业支撑，在不平整场地也能保持作业基准的水平度。从功能特性来看，该设备采用分段式立柱结构，下部为刚性支撑基座，与车载平板的安装位通过高强度螺栓组固定，中部为可伸缩的防护导向段，上部集成作业操作舱与对位检测组件，作业时立柱可沿竖直方向抬升，最大作业高度可覆盖四层标准ISO托盘的堆垛高度，非作业状态下可收缩至低位，满足道路运输的高度限界要求。设计过程中重点考量了车载工况的动载荷影响，底盘连接位置设置了多级缓冲减震结构，抵消车辆行驶过程中的颠簸冲击，支腿部分采用横向伸展+竖向支撑的两级结构，伸展后支撑跨距可达底盘宽度的2.3倍，作业时可将整机倾覆力矩控制在安全阈值内，同时支腿底部配置了可调式垫脚，可适配硬化地面、碎石场地等不同承载能力的作业面。外形尺寸方面，运输状态下设备整体长度与车载平板匹配，宽度不超出车身外廓，收缩后总高度符合公路货运限高要求，安装边界预留了与车载动力系统、液压系统的对接接口，无需对底盘进行大规模改造即可完成装配，立柱的导向面设置了耐磨衬板，长期往复伸缩作业也能保持运动精度，上部操作舱采用可视化围挡设计，作业人员可清晰观察托盘对位状态，外围的防护栏可避免高位作业的坠落风险，整体结构兼顾了转场灵活性与作业稳定性，可有效提升ISO托盘堆垛作业的效率与安全系数。
