集成减速齿轮组的电动车窗驱动电机

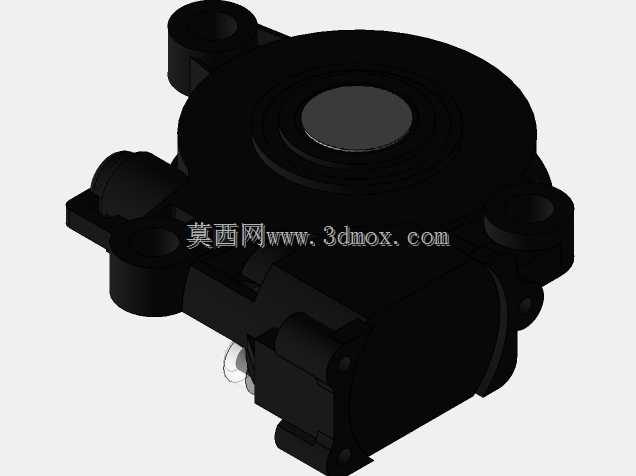

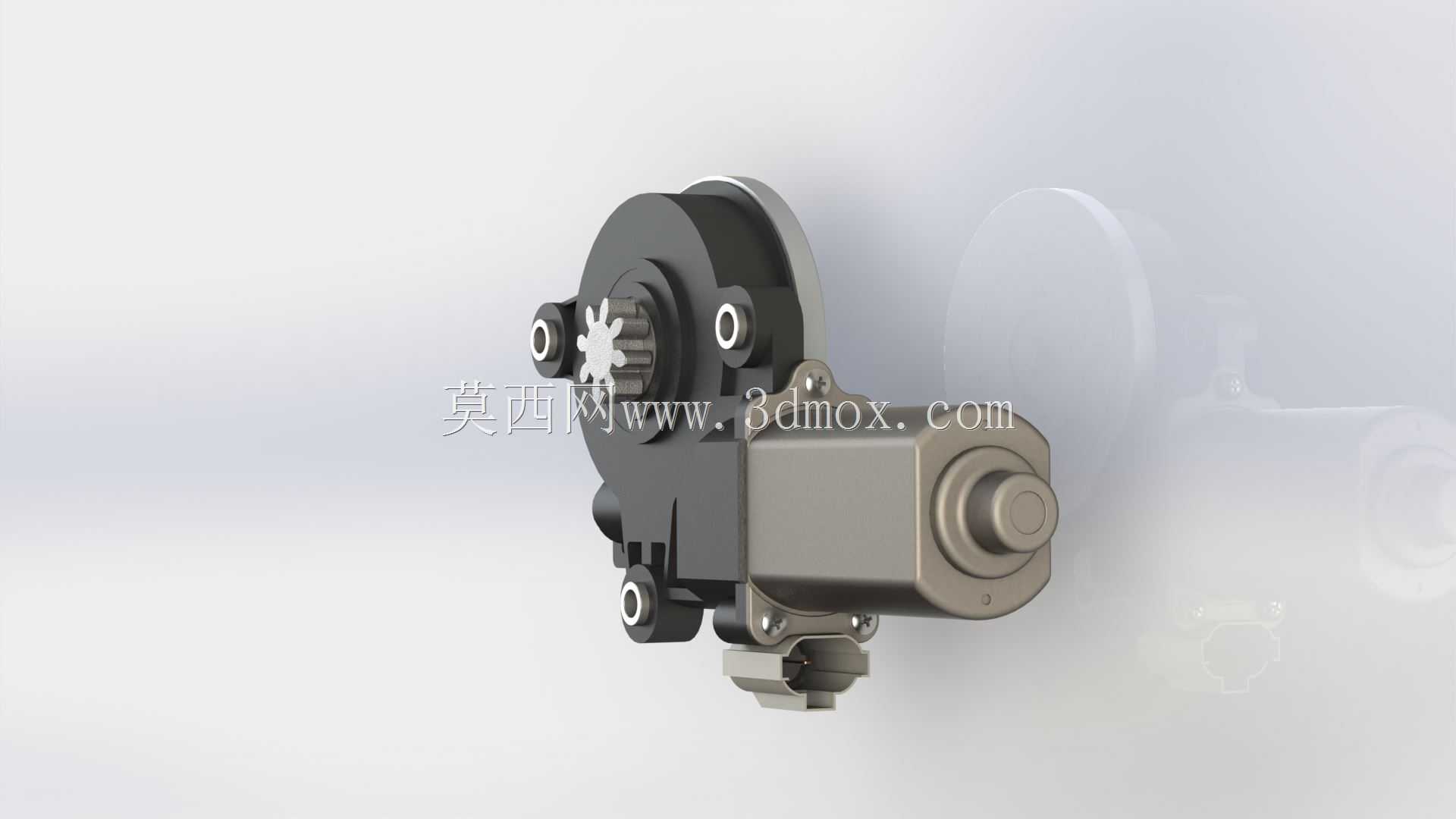

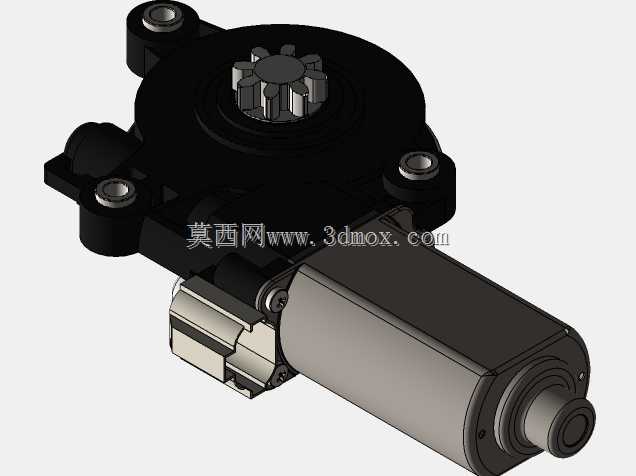

这款集成齿轮箱的电动车窗驱动装置，是乘用汽车车门内饰板内部的核心执行部件，主要承担车窗玻璃升降的动力输出与扭矩传递功能，适配主流家用轿车、SUV等车型的前门与后门车窗升降机构，可直接替换同安装规格的原厂驱动部件，也可作为改装车型电动窗升级的配套动力单元。在实际装车场景中，该部件安装于车门腔体内部的钣金安装位，外侧由车门防水膜与内饰板覆盖，工作环境存在一定的潮湿、粉尘风险，同时需要适配车门内部狭窄的安装空间，因此整体结构采用紧凑化集成设计，将驱动电机与减速齿轮箱整合为一体式结构，无需额外搭建传动连接结构，大幅缩减了部件整体占用空间。从功能特性来看，该装置将直流驱动单元与蜗轮蜗杆减速结构整合为一体，电机输出的高转速低扭矩动力，经过齿轮箱内部的多级齿轮减速后，可输出适配车窗升降的低转速大扭矩动力，能够平稳带动车窗玻璃沿导槽完成上升、下降动作，同时齿轮组自带的自锁特性可以在电机停止工作时锁止传动链路，避免车窗玻璃受外力出现非正常滑落、移位的问题，保障车窗关闭后的密封性与安全性。在设计思路上，该结构充分考虑车门内部的安装边界，整体采用偏心式布局，将电机主体与齿轮输出轴错位布置，既保证了齿轮组有足够的减速比设计空间，又能避让车门内部的玻璃升降导轨、门锁机构、防撞梁等周边部件，安装耳位的位置、孔径完全匹配主流车型的车门钣金预留孔位，装车时无需额外打孔修改，可直接通过螺栓完成固定。外形尺寸方面，该装置整体长度控制在适配常规车门腔体的范围内，主体最大直径不会与玻璃升降行程产生干涉，输出轴的花键尺寸与车窗升降器的传动接口完全匹配，动力传递过程中不会出现打滑、旷量问题。外壳部分采用高强度耐磨材质打造，齿轮箱壳体与电机外壳通过密封结构连接，可阻挡车门内部的水汽、粉尘进入传动腔与电机内部，延长部件的使用寿命，输出端的密封结构可避免润滑脂渗漏，保障齿轮组长期处于良好润滑状态，运行过程中噪音低、震动小，不会在车窗升降时产生明显的异响，提升车内乘坐的静谧性体验。
