直角型摇臂式电子开关结构设计

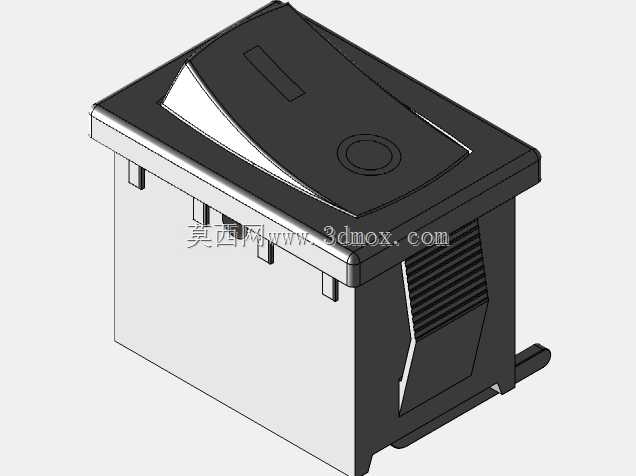

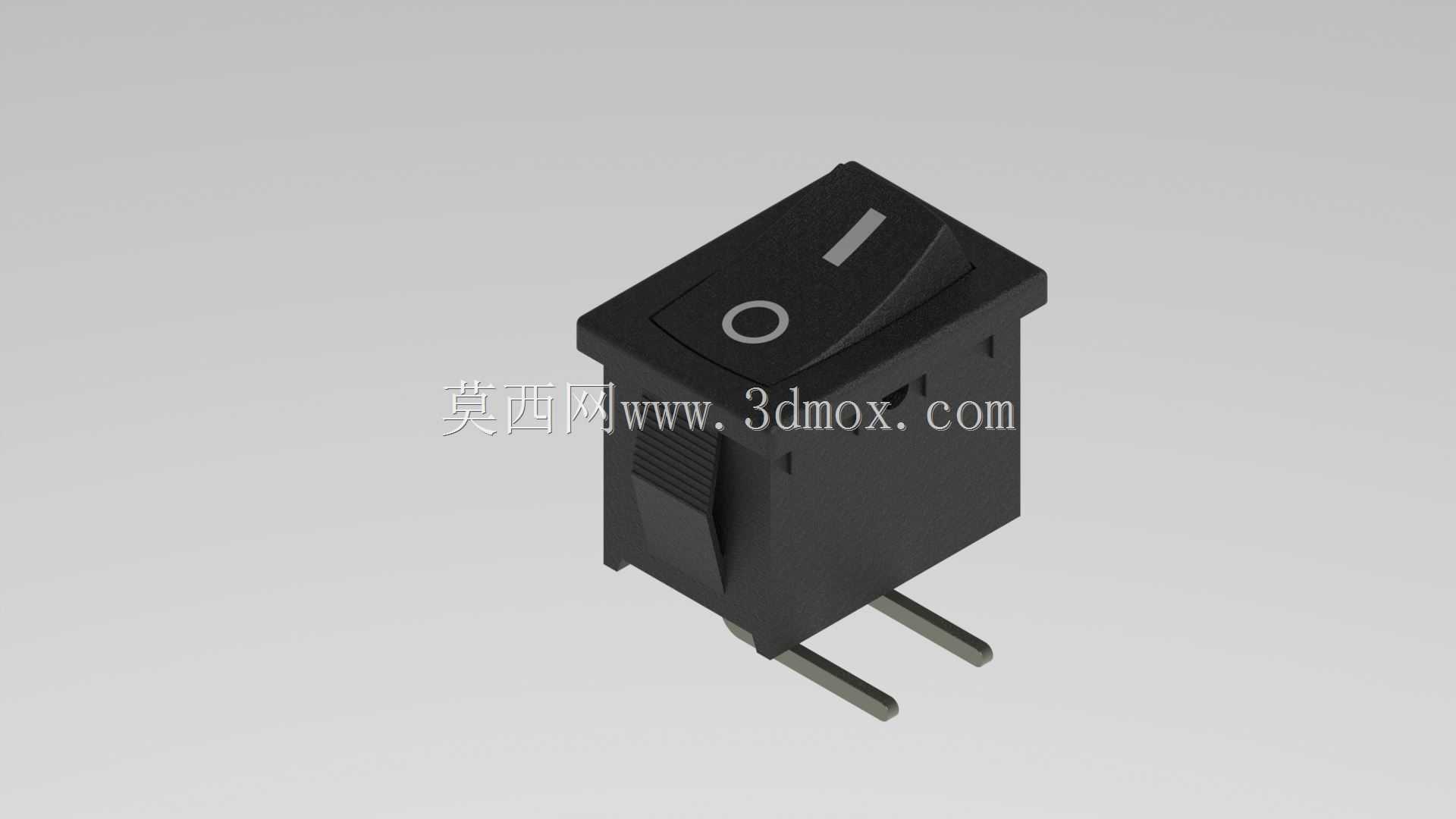

这款直角摇臂开关是面向低压电子控制场景开发的控件类零部件，广泛应用于消费电子外设、小型工控终端、实验测试装置、桌面电子设备的电源通断与功能切换场景，能够在紧凑的设备内部空间里完成单路或双路电路的通断控制，替代传统直柄开关适配侧边出线、垂直安装的特殊布局需求，解决常规卧式开关占用板面空间过大、操作方向与设备面板不匹配的实际问题。从实际使用场景来看，这类直角摇臂开关常被布置在设备侧立面、倾斜操作面或是内部空间局促的嵌入式装置中，操作人员通过扳动顶部的摇臂拨块即可完成电路状态切换，拨动手感带有清晰的档位阻尼反馈，能够避免日常使用中的误触问题，开关的触点采用常规低压接触结构设计，可承载小功率直流电路的通断需求，适配多数民用电子、小型实验装置的电路参数要求。在设计思路上，这款开关采用直角出线的结构布局，将接线引脚设置在开关本体的侧下方，与顶部操作面形成90度垂直夹角，开关本体为方正的立方体外壳结构，顶部预留摇臂拨块的活动行程空间，外壳表面做哑光防滑处理，拨块表面设置条形防滑凹槽与状态标识圈，方便操作人员快速识别开关当前的通断状态，外壳边角做小圆弧过渡处理，避免安装过程中划伤操作人员或是设备内部的线材绝缘层。从安装边界来看，这款开关的本体为规整立方结构，可适配面板嵌入式安装或是PCB板直插焊接安装，侧下方伸出的接线引脚长度经过优化，既能够保证焊接后的结构强度，也不会过多占用设备内部的纵深空间，安装时仅需在对应面板或是PCB板上开设匹配本体轮廓的方形安装孔，即可完成快速固定，开关摇臂的扳动行程控制在合理范围内，操作时不会与周边的其他元器件、结构件产生运动干涉。在功能特性上，这款开关的摇臂结构带有自复位档位保持能力，切换状态后无需额外固定即可保持当前的通断状态，外壳采用绝缘工程塑料材质，具备基础的电气绝缘性能与结构强度，能够耐受日常使用中的常规温度变化与轻微外力冲击，适配多数室内使用的电子设备的工作环境要求，直角出线的结构能够让设备内部的走线更加规整，减少线材弯折角度，提升内部布线的整洁度与线材使用寿命。
