桁架式半拱形空间结构桥梁设计

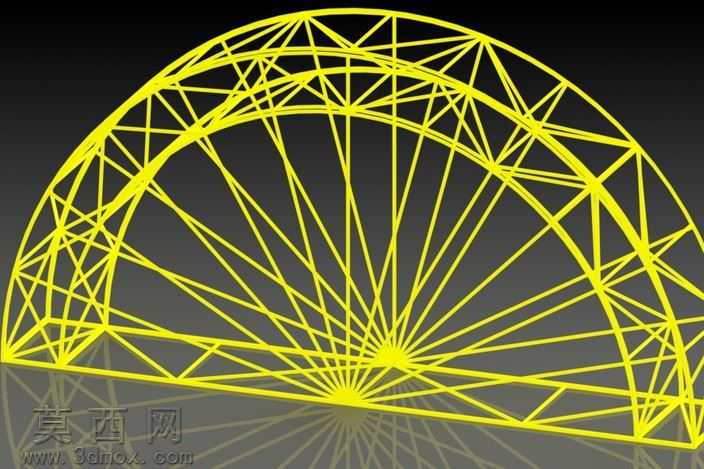

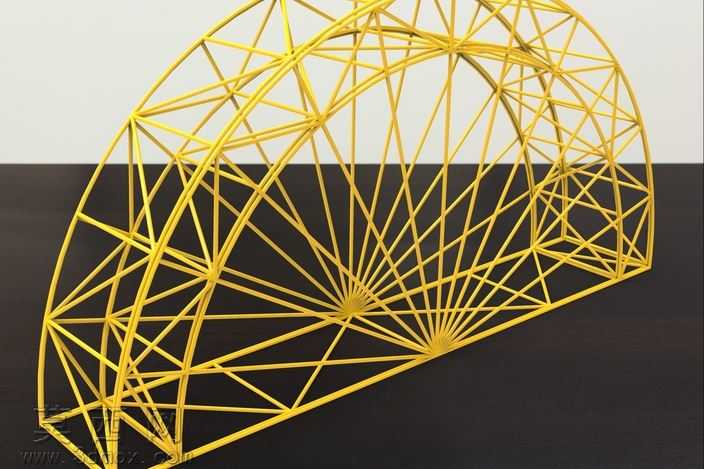

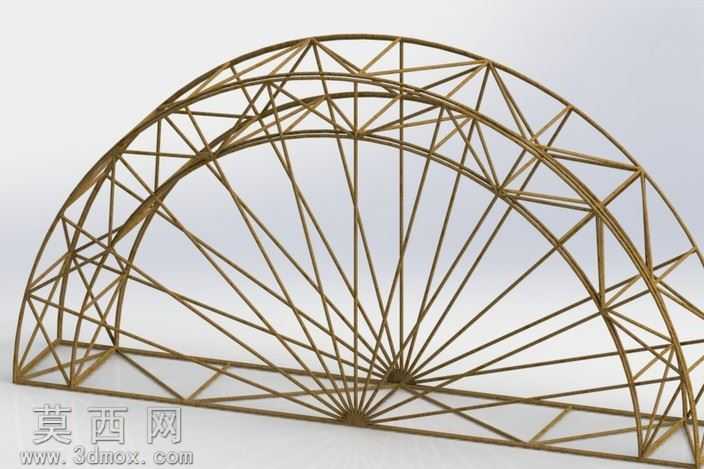

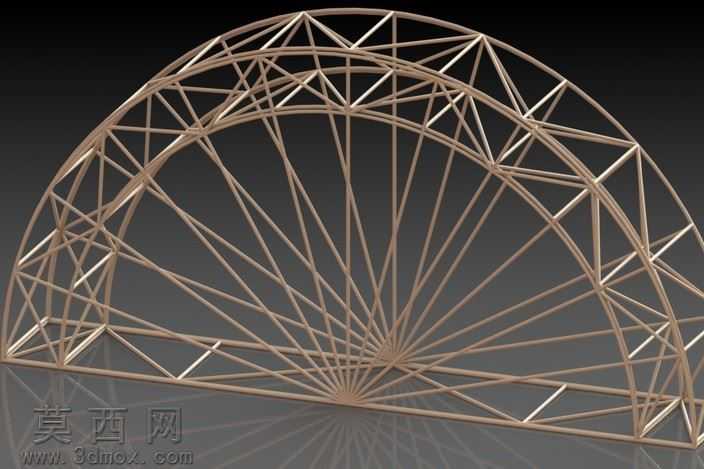

本作品为桁架式半拱形空间桥梁结构的三维建模成果，整体采用通透的空间桁架体系完成造型搭建，建模过程中以参数化草绘定位所有杆件的空间节点坐标，先绘制半拱形的外轮廓基准曲线，再沿跨度方向等分排布径向支撑基准，通过三维草图逐一连接相邻节点形成三角形稳定受力单元，从底部支座位置向上逐步完成所有杆件的路径绘制，确保每根杆件的端点完全重合于预设节点，避免后续建模出现错位缝隙。建模时采用扫描特征生成每一根桁架杆件，统一设置杆件的截面直径参数，保证所有构件规格一致，同时对底部支座位置的杆件做加密处理，在支座处形成放射状的密集支撑结构，将上部荷载均匀传导至支撑面，提升结构整体的承载稳定性。材质设置上选用明亮的明黄色哑光金属材质，模拟轻质合金管材的视觉效果，材质参数调整为低反光度、轻微磨砂质感，既能够清晰展现每一根杆件的空间走向，又不会因为过高的反光影响结构层次的观察。渲染阶段采用深灰色纯色背景突出主体结构，搭配柔和的侧上方打光，在结构下方形成自然的浅淡投影，强化桁架结构的空间纵深感，通过多角度视图可以清晰观察到结构内部的交叉支撑布局，所有三角形单元相互连接形成整体受力体系，半拱形的曲面轮廓通过多段直线杆件拟合而成，在保证结构强度的同时还原了拱形结构的力学优势，整体结构无多余冗余构件，每一根杆件都参与到受力传导路径中，既实现了轻量化的造型效果，又满足了空间桁架结构的力学性能要求，建模过程中对所有节点做了合并处理，确保整个桁架为一个连续的整体结构，不存在断开的游离构件，完整还原了空间桁架桥梁的构造逻辑。
