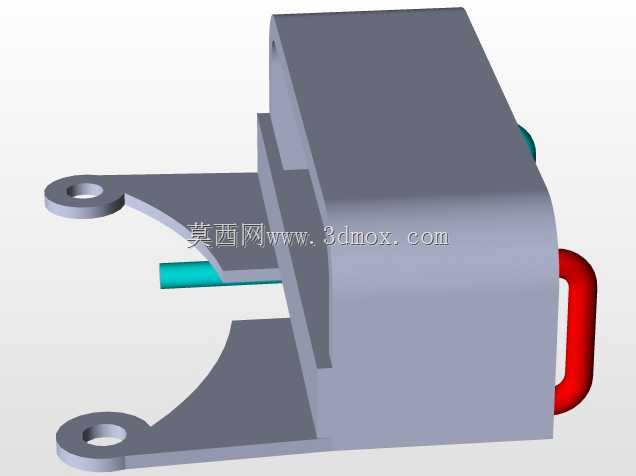

汽车风窗刮水器驱动电机结构设计

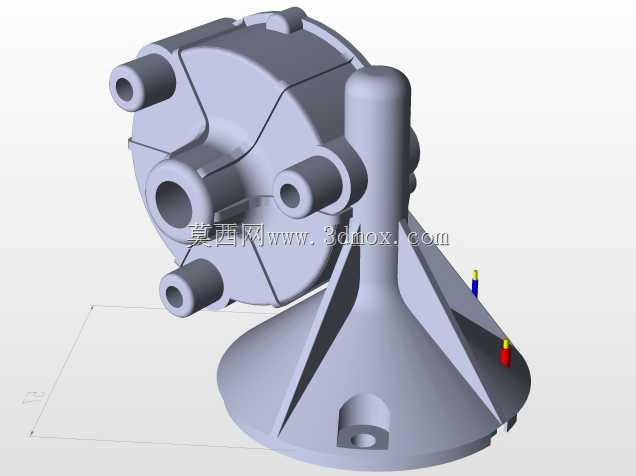

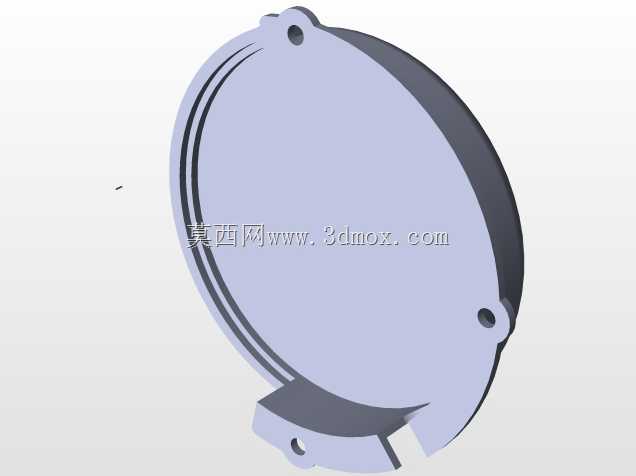

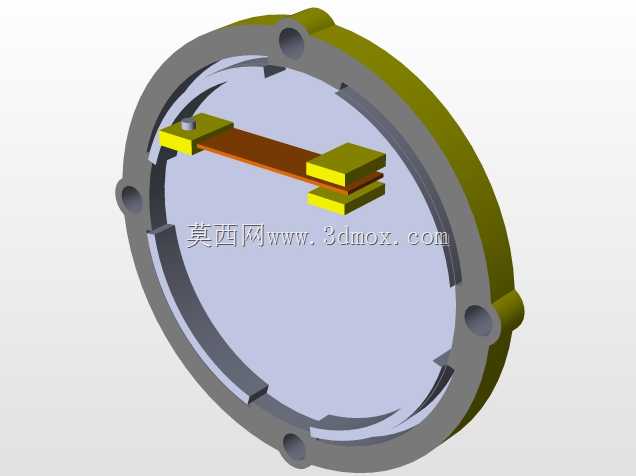

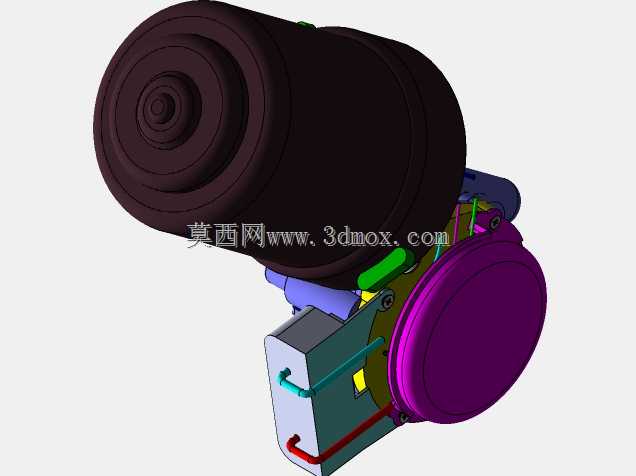

该款刮水器电机是汽车风窗雨刮系统的核心驱动部件，主要应用于乘用车辆、商用车辆的前风挡玻璃刮水系统，部分适配后风挡刮水场景，核心作用是为雨刮臂的往复摆动提供稳定可控的动力输出，保障雨天、扬尘、溅污工况下驾驶员的前方视野清晰，是车辆主动安全配置中不可或缺的功能部件。从实际使用场景来看，该电机需要适配不同温湿度、振动强度的车载工况，既要在常温降雨环境下稳定驱动雨刮完成高低速往复刮刷，也要在低温结霜、沙尘附着的极端场景下输出足够扭矩，避免卡滞烧坏绕组，同时还要匹配整车的电气系统电压，兼容间歇刮水、低速刮水、高速刮水、洗涤联动等多模式工作需求。从产品功能特性来看，该电机采用直流驱动加蜗轮蜗杆减速的集成结构，将高速旋转的电枢输出通过减速机构转化为低转速大扭矩的往复摆动输出，端侧集成的控制腔可实现不同档位的转速切换，配套的复位结构能保证雨刮在停止工作后自动回到风挡下沿的初始位置，避免遮挡驾驶员视线。在设计思路上，该结构采用一体化集成布局，将驱动电机主体、减速齿轮腔、安装固定支架、输出摇臂接口整合为紧凑总成，充分考虑车载安装的空间局限性，电机主体采用圆柱密封结构，可阻挡行车过程中的泥水、灰尘侵入内部绕组与轴承，端盖部分采用多螺栓紧固密封，适配车载振动环境下的连接可靠性，输出端的摇臂连接位采用标准化扁位加锁止结构，方便与整车雨刮连杆机构快速装配。从外形尺寸与安装边界来看，该总成采用卧式偏置布局，圆柱电机主体与减速腔呈垂直排布，整体外轮廓无突出尖锐结构，安装支架预留三个固定点位，可直接固定在车身前围板的预留安装位上，输出轴的伸出长度、旋转角度范围完全匹配常规雨刮连杆的运动行程，安装时无需额外改动周边的线束走向与钣金结构，可直接替换同规格的原厂刮水器电机，适配绝大多数A级到B级乘用车型的雨刮系统装配需求，整体结构兼顾了动力输出稳定性、安装便捷性与车载工况的耐用性。
