阀块配套传动轴结构设计方案

项目分类:通用机械零部件 发布时间:2025-09-16 ID:1076973
  • 阀块配套传动轴结构设计方案

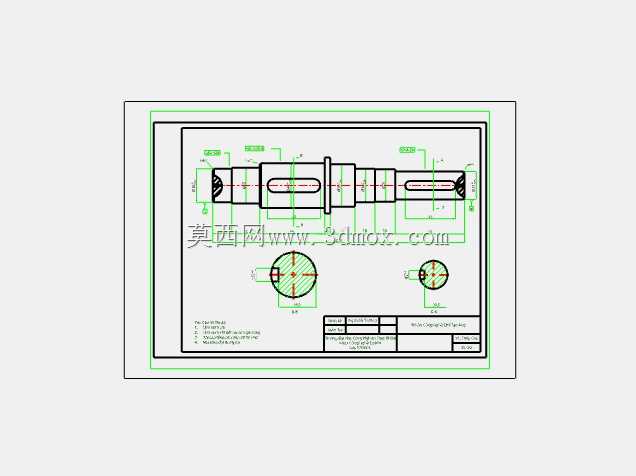

  在工业流体控制的阀组传动链路里,这类配套轴件是衔接驱动端与阀块阀芯的核心传力构件,日常工况下需要承接驱动装置输出的扭矩,将旋转动作精准传递到阀芯调节结构,实现阀块通路的启闭、流量调节等核心动作,常见于化工流体输送、液压控制系统、工艺管路阀组等场景,是保障阀块动作可靠性的基础零件。从结构设计逻辑来看,该轴采用阶梯轴的经典构型,不同轴段的直径差异并非随意设定,而是完全匹配阀块内部的安装腔体、轴承位、密封位以及传动连接位的尺寸边界,每一段轴肩都承担着轴向定位的作用,比如安装轴承的轴段,轴肩高度严格控制在轴承内圈定位的允许范围内,既保证轴承安装到位后不会出现轴向窜动,又不会因为轴肩过高影响轴承的拆卸维护。

  轴上开设的键槽是扭矩传递的关键结构,两处键槽分别对应驱动端连接和阀芯端连接,键槽的宽度、深度以及沿轴周向的位置,都经过受力校核,确保在额定扭矩传递过程中,键的挤压应力、剪切应力都处于材料许用范围内,避免长期交变载荷下出现键槽变形、键体剪切失效的问题。轴的两端设置的中心孔,是加工过程中的工艺基准,不管是车削外圆、磨削精加工,还是后续的动平衡校验,都可以依托两端中心孔实现定位装夹,保证各轴段的同轴度公差,避免轴高速旋转时出现偏摆,进而导致阀块密封件偏磨、传动卡滞等故障。从安装边界来看,该轴的总长、各轴段的长度尺寸,完全适配对应阀块的腔体深度,安装后轴的伸出端长度刚好匹配驱动连接件的装配尺寸,不会出现伸出过长导致的防护干涉,也不会因为伸出过短导致连接键无法完全啮合。轴上的退刀槽、密封槽结构,分别对应加工工艺需求和密封装配需求,密封槽的尺寸精度直接影响O型密封圈的压缩率,压缩率过大容易导致密封圈过早老化失效,压缩率过小则会出现流体泄漏,因此槽宽、槽深以及槽的表面粗糙度都有明确的公差要求。

  在实际选型适配过程中,这类轴件需要匹配阀块的额定工作扭矩、工作转速以及介质腐蚀特性,不同工况下会选用不同的基材,比如普通液压阀块常用45号钢调质处理,表面做发黑防锈处理;腐蚀介质工况下则会选用不锈钢材质,提升抗腐蚀能力。轴的各段表面粗糙度要求也有区分,轴承安装位、密封位的粗糙度要求更高,减少摩擦损耗和密封件磨损,非配合面的粗糙度要求适当放宽,平衡加工成本和使用性能。设计过程中还需要考虑轴的疲劳强度,尤其是阀块频繁启闭带来的交变扭矩载荷,通过轴径过渡圆角的优化,减少应力集中点,避免长期运行过程中出现轴的疲劳断裂。

  从装配逻辑来看,该轴的装配顺序遵循从阀块内部向外依次套装密封件、轴承、传动键、端盖的流程,阶梯轴的轴肩结构可以让每个零件在装配时都有明确的轴向定位基准,不需要额外调整位置就能保证各零件的装配精度,降低现场装配的难度,也方便后续的维护拆解。在三维建模过程中,这类轴件的建模需要严格遵循实际加工的尺寸链逻辑,每个特征的尺寸都要和装配需求对应,比如键槽的位置尺寸要从装配基准面开始标注,避免加工基准和装配基准不重合带来的尺寸误差,同时要预留合理的尺寸公差,配合面选用过渡配合或者间隙配合的公差带,保证装配顺畅的同时不会出现传动间隙过大的问题。
