V12汽车动力总成爆炸结构展示

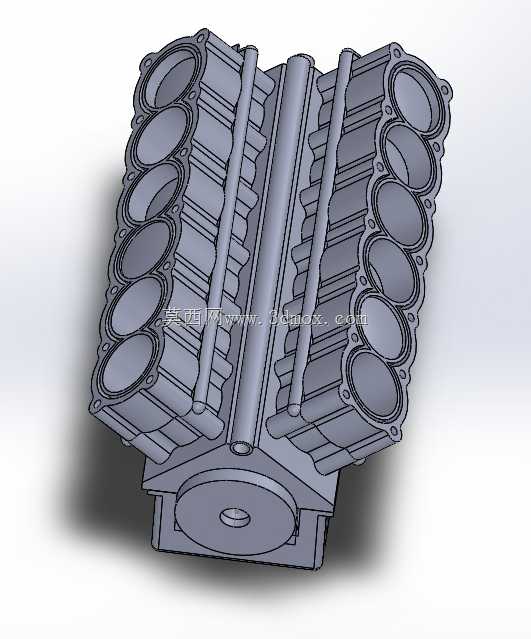

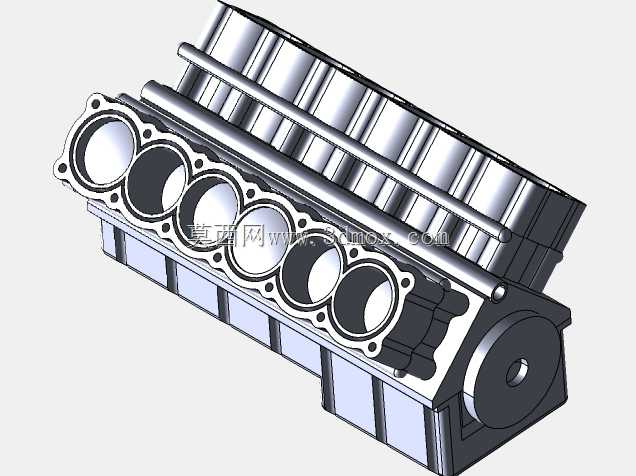

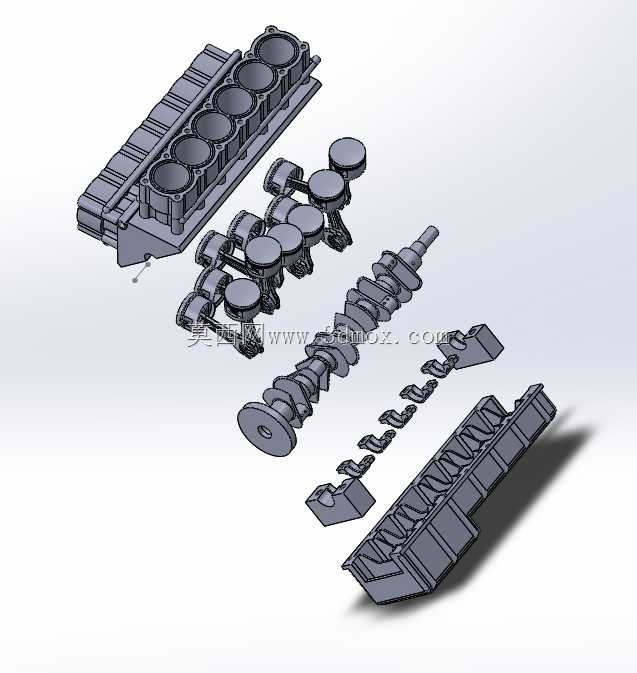

这款V型12缸动力装置的三维结构，主要面向乘用车辆动力匹配、动力总成教学演示、改装方案预研等核心应用场景，作为大排量高性能动力单元，能够为高端乘用车、赛事专用车辆提供充沛且线性的动力输出，满足高负载工况下持续稳定的动力供给需求。整套结构采用经典的60度夹角V型布局设计，两侧各排布6个独立气缸，这种布局能够有效平衡活塞往复运动产生的一阶、二阶振动，大幅降低动力运转过程中的整机抖动，同时缩短整机轴向长度，优化动力舱的空间占用率，适配更多车型的前置、中置动力舱布局需求。从结构拆分状态可以看到，整套动力单元包含分体式缸体、进排气门组、活塞连杆组件、凸轮轴、曲轴、上下缸盖等核心部件，每个部件的配合边界都做了精准的结构还原：缸体部分预留了完整的冷却水道、润滑油道安装位，能够匹配水冷循环、压力润滑的常规动力系统需求；活塞组件采用轻量化设计思路，活塞销与连杆小头的配合间隙、连杆大头与曲轴轴颈的安装定位都做了明确的结构呈现，能够直观展示动力传递的完整路径——可燃混合气在气缸内燃烧推动活塞做往复直线运动，通过连杆将直线作用力传递给曲轴，转化为旋转扭矩向外输出，而顶置凸轮轴结构则精准控制进排气门的开闭时序，保证每个气缸的进排气效率匹配高转速工况下的充气需求。在安装边界层面，该结构还原了整机的外部安装点位，两侧缸盖的进排气接口、曲轴前端的轮系安装位、后端的飞轮连接位都做了符合实车装配逻辑的结构设计，既可以作为动力总成匹配设计的参考基准，也能够用于职业院校、培训机构的发动机构造教学场景，帮助学习者直观理解大排量多缸发动机的内部构造与动力传递逻辑，相比平面图纸更具空间立体感，能够清晰呈现每个部件的装配关系与配合公差要求，避免二维图纸带来的空间认知偏差。整套结构的部件拆分逻辑完全遵循实际发动机的装配顺序，从外部附件到内部核心运动件的层级关系清晰，既可以用于虚拟装配仿真训练，也能够作为改装方案设计时的结构参考，帮助设计者快速判断改装部件的安装空间与干涉风险。
