直列四缸内燃机内部结构展示模型

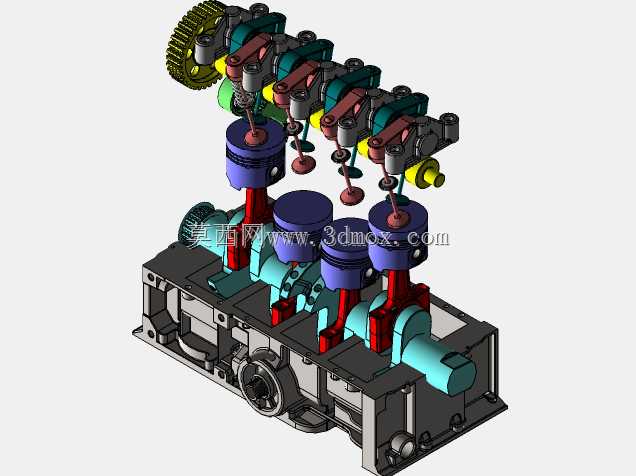

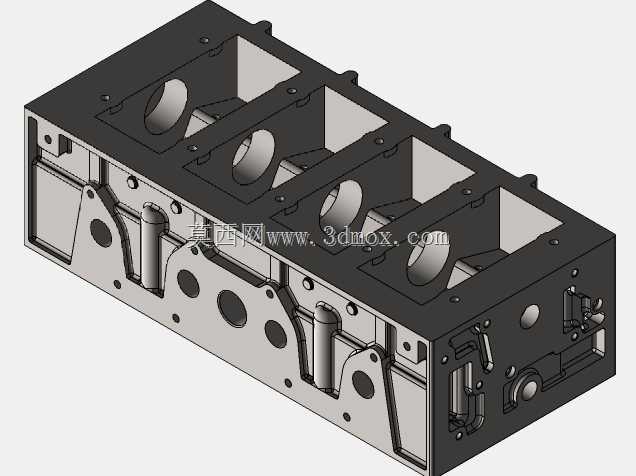

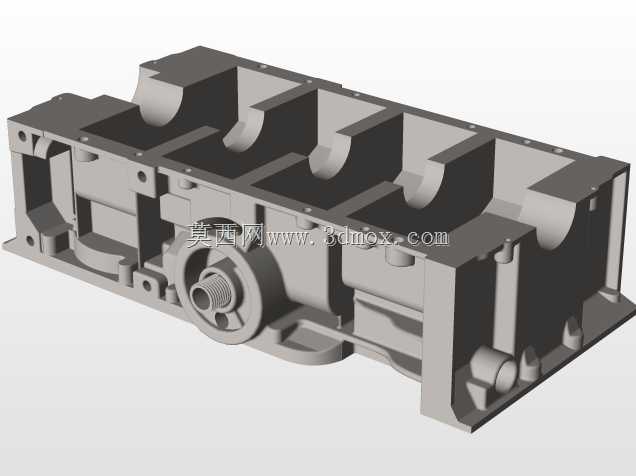

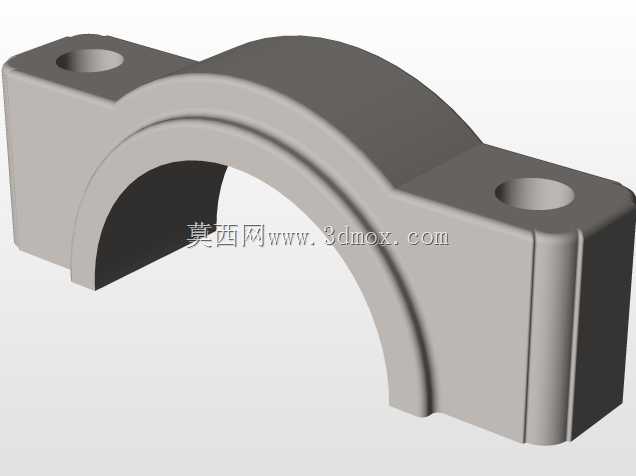

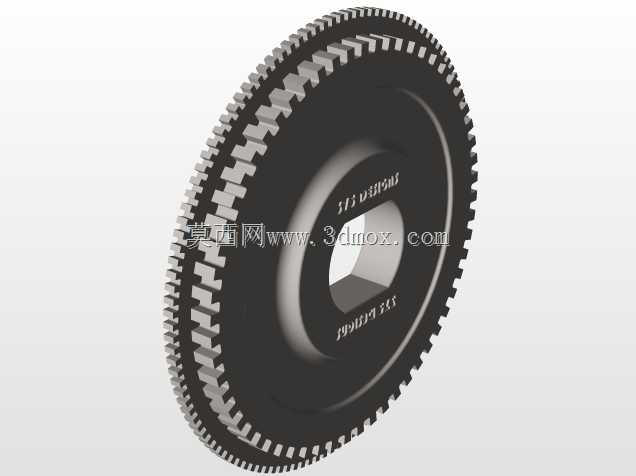

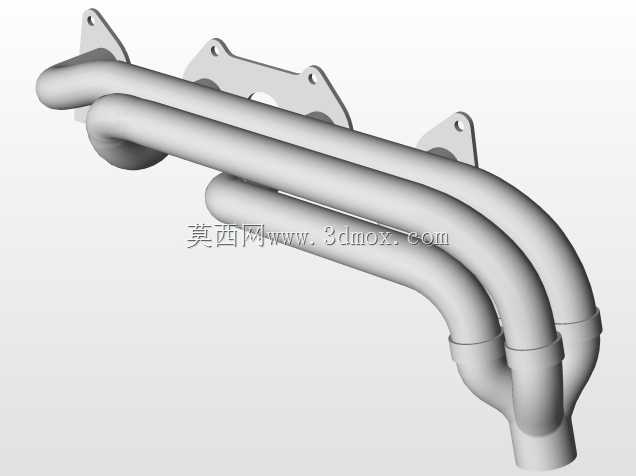

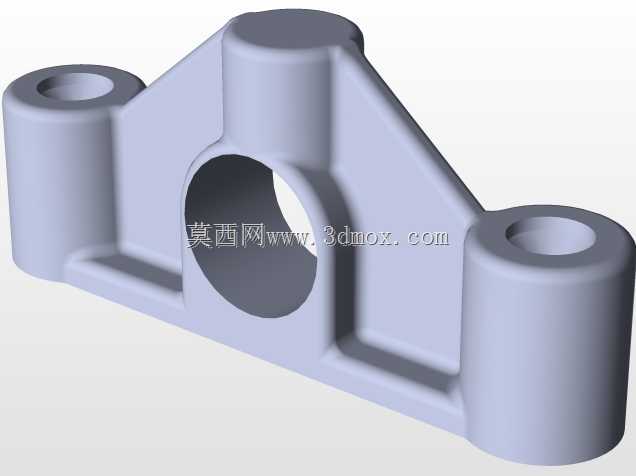

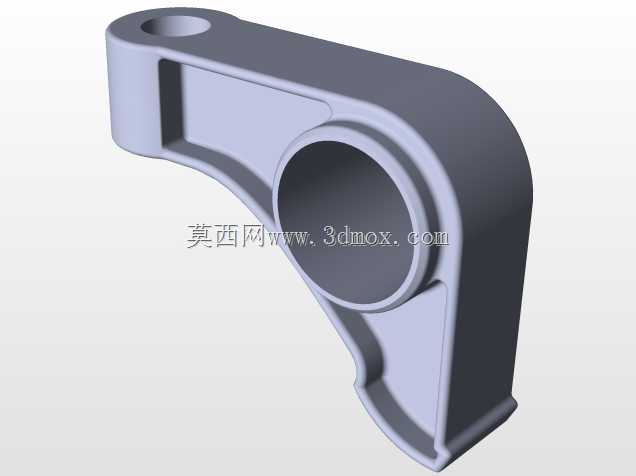

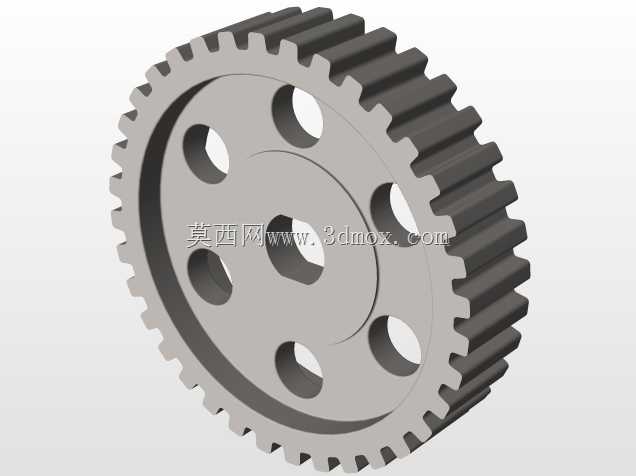

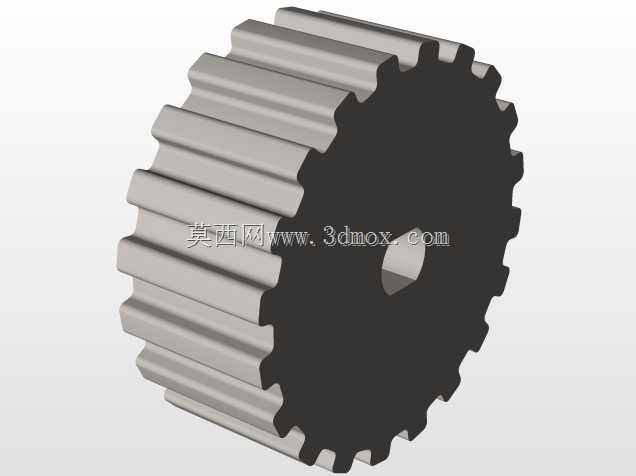

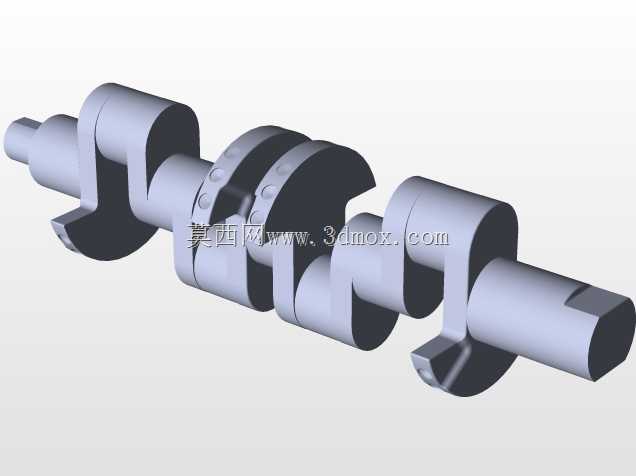

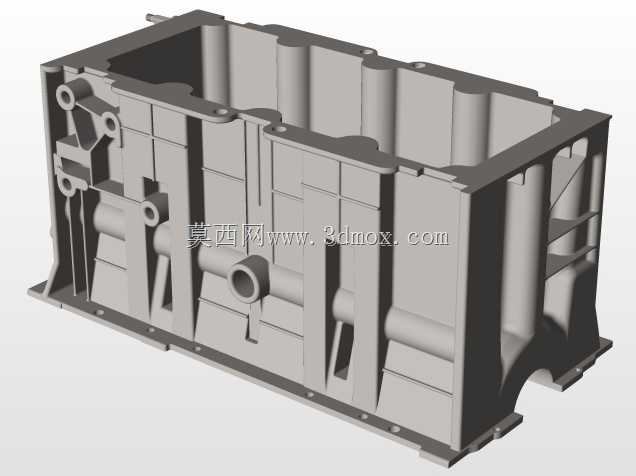

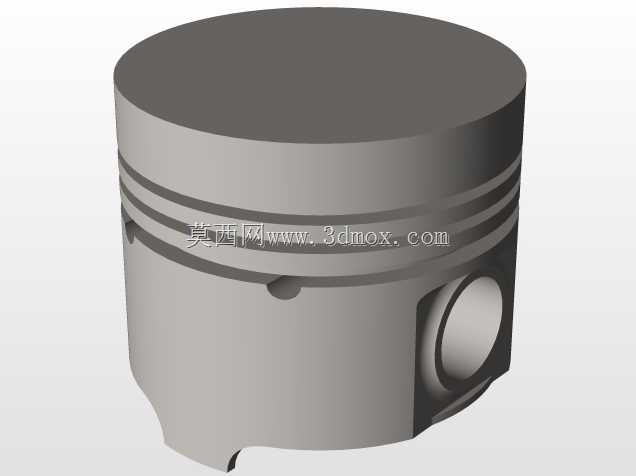

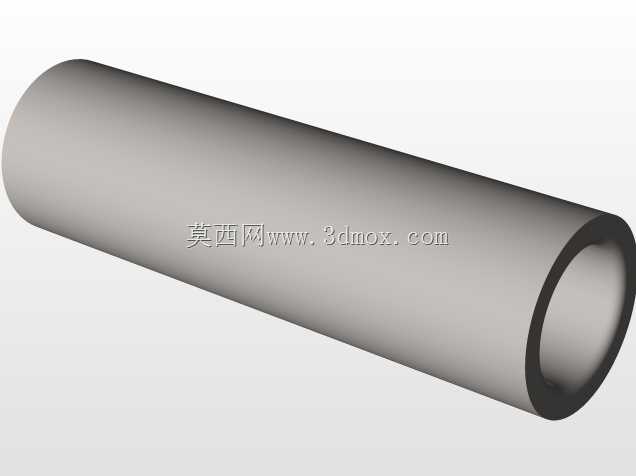

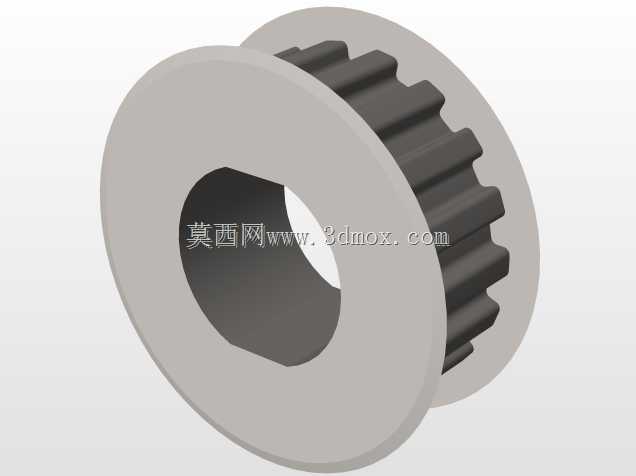

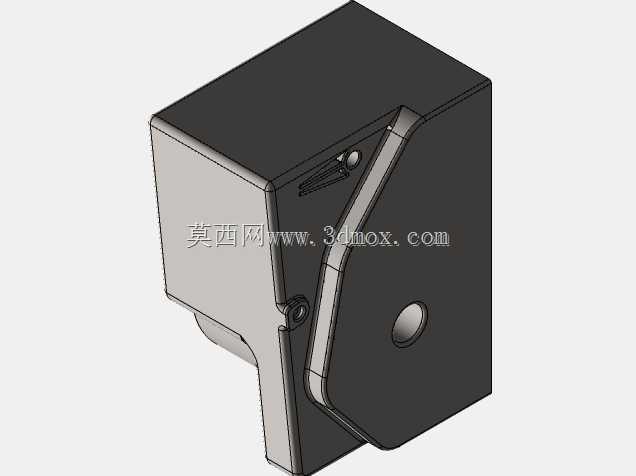

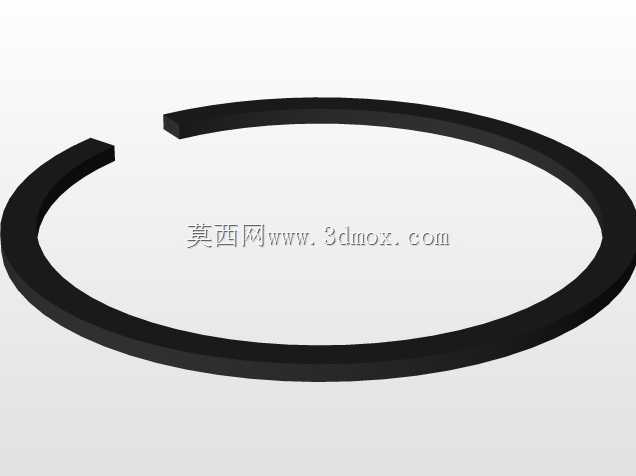

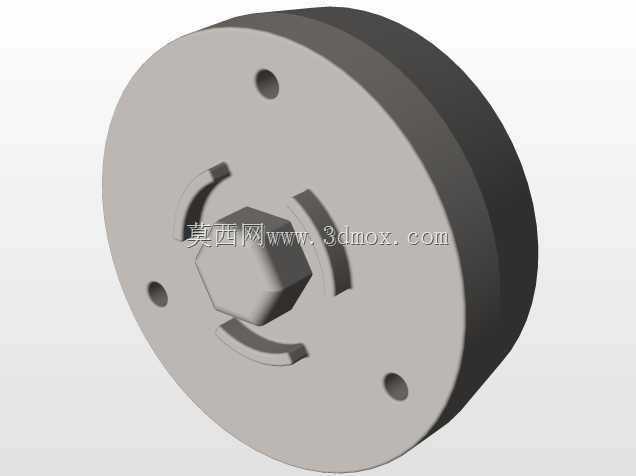

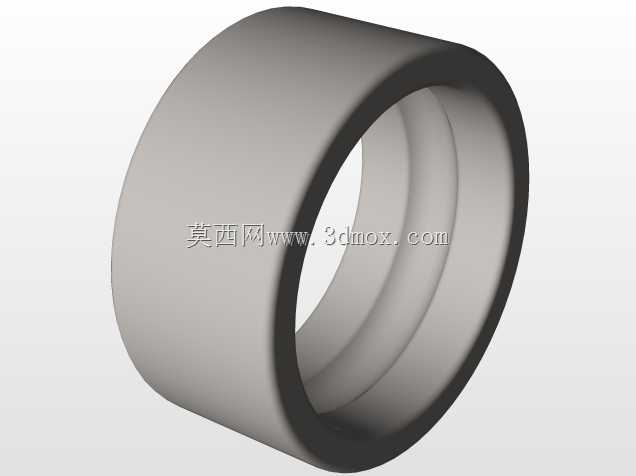

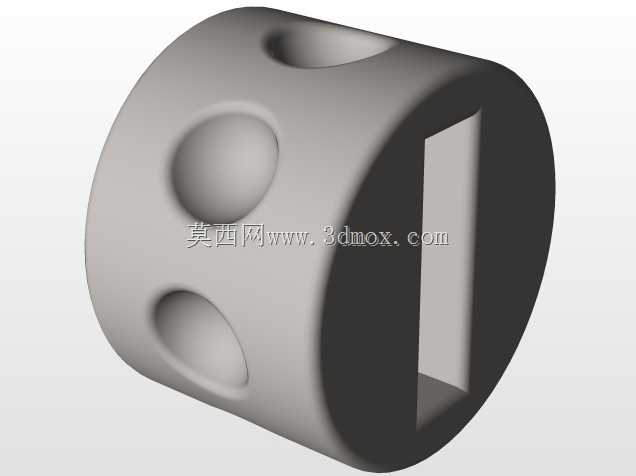

该模型还原了直列四缸往复式内燃机的核心内部构造，这类动力单元广泛应用于家用乘用车、轻型商用车、小型工程机械以及农用动力设备领域，是当前中小排量燃油动力场景中应用占比最高的结构形式，能够为热能转换为旋转机械能提供稳定可靠的动力输出，适配不同负载工况下的动力需求。从实际用途来看，这套结构承担着将燃油燃烧产生的热能通过活塞往复运动转化为曲轴旋转扭矩的核心功能，可直接对接传动系统为终端设备提供行进或作业的动力源，同时兼顾运转平顺性与燃油经济性的平衡，适配日常通勤、轻量载货、固定动力输出等多元使用场景。在功能特性层面，模型完整呈现了曲柄连杆机构、配气机构两大核心总成的装配关系：活塞组通过活塞销与连杆铰接，连杆下端连接曲轴曲柄销，将活塞的上下直线运动转化为曲轴的连续旋转运动；顶置的凸轮轴通过挺柱、推杆、摇臂组件控制进排气门的定时开闭，配合活塞运动相位完成进气、压缩、做功、排气的四冲程循环，曲轴前端的传动齿轮负责为配气机构、附属辅件提供匹配转速的动力传递，各部件的运动干涉校验、装配间隙预留都在结构中得到体现。设计思路上，该结构采用直列四缸的排布方式，相比三缸结构拥有更优的运转平衡性，相邻气缸的做功间隔角均匀，能够有效降低一阶、二阶振动带来的整机抖动，无需额外加装大体积平衡轴即可实现不错的NVH表现；缸体采用集成式油底壳上壳体设计，既为曲轴、连杆提供封闭的润滑空间，也预留了主轴承座的安装定位结构，凸轮轴室与缸盖集成布置，简化了外部管路的排布，同时兼顾了结构强度与整机轻量化的需求。从安装边界来看，该结构的缸体下端预留了与变速箱壳体对接的定位止口与螺栓孔位，曲轴输出端设置了飞轮安装法兰，可匹配不同规格的离合器总成；缸体侧面预留了机油泵、水泵等附属部件的安装基面，进排气侧预留了进气歧管、排气歧管的连接法兰，整机的长宽高尺寸适配横置、纵置两种机舱布置形式，能够满足不同车型、不同设备的动力舱安装空间要求，各运动部件的运动包络都经过空间校验，不会在运转过程中与周边安装结构产生干涉。
