直列四缸发动机曲柄活塞组结构展示

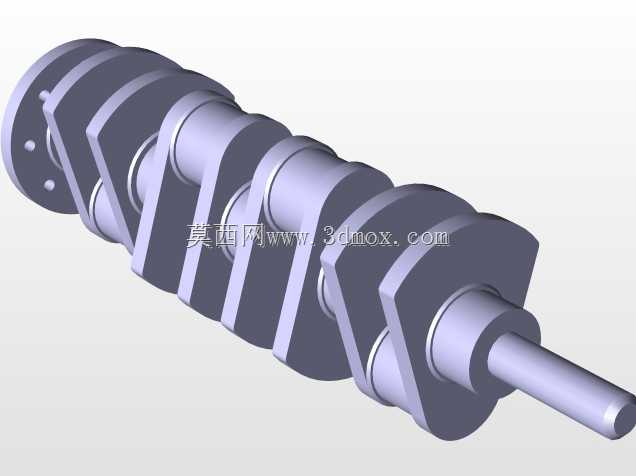

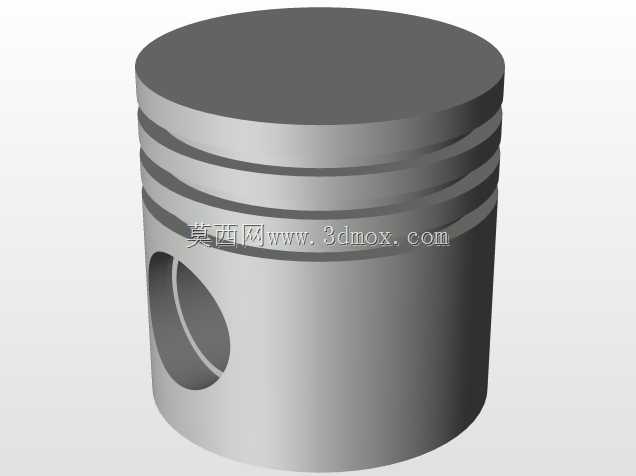

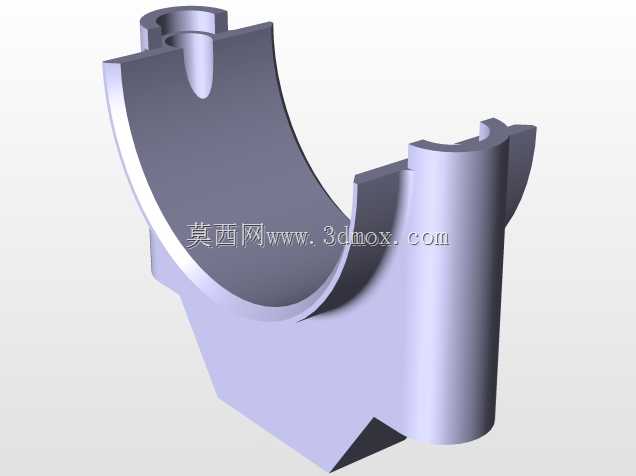

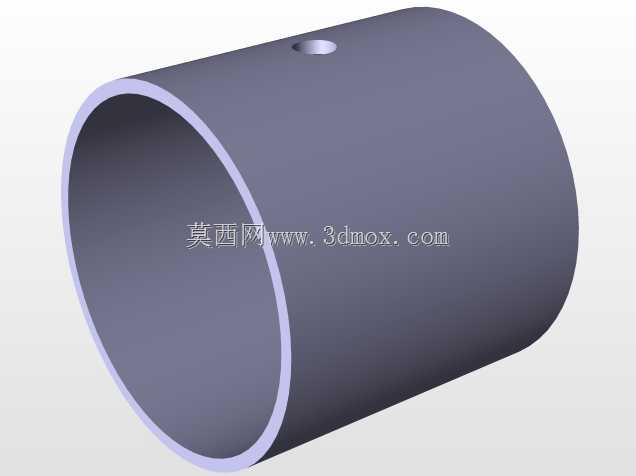

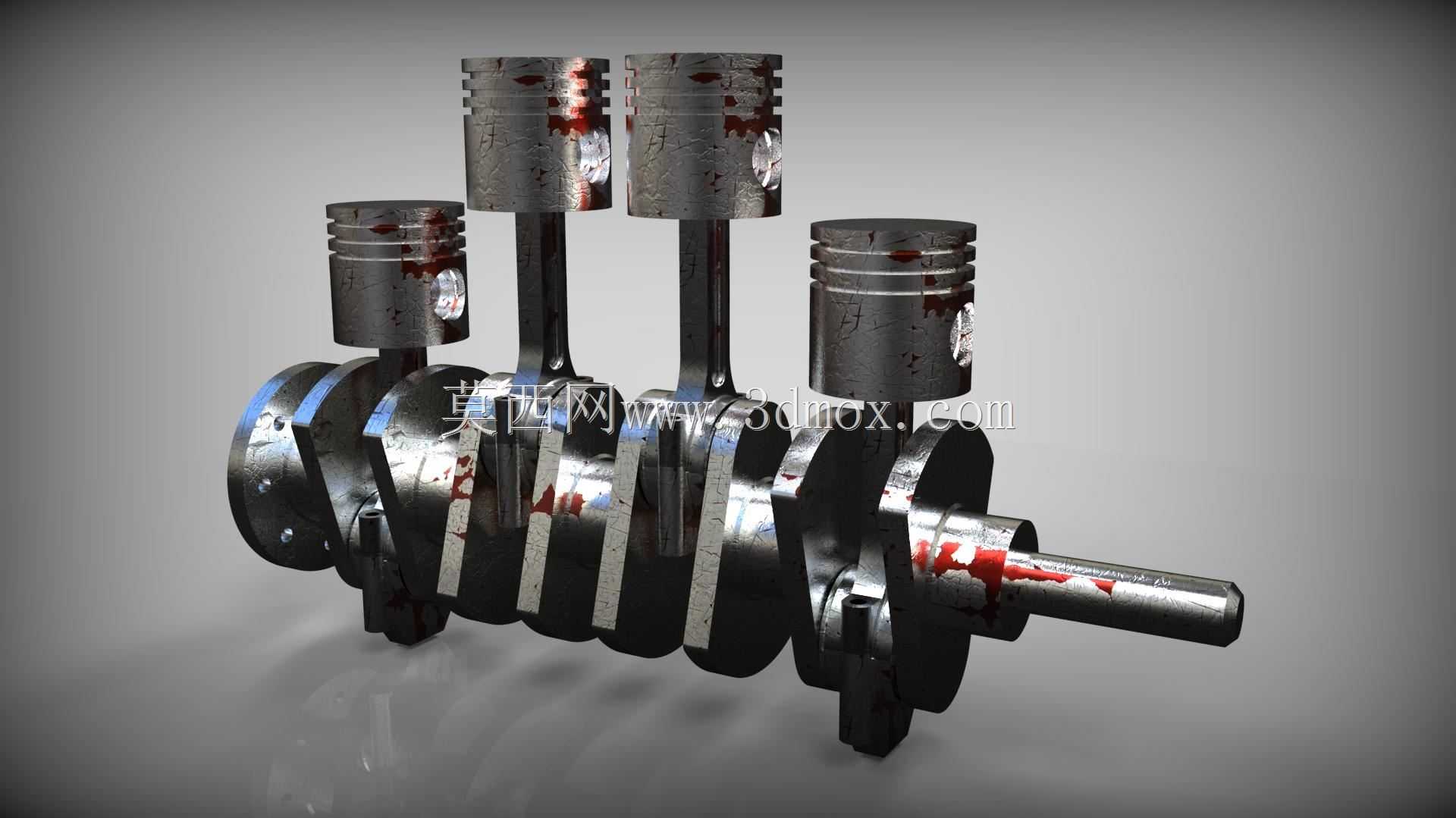

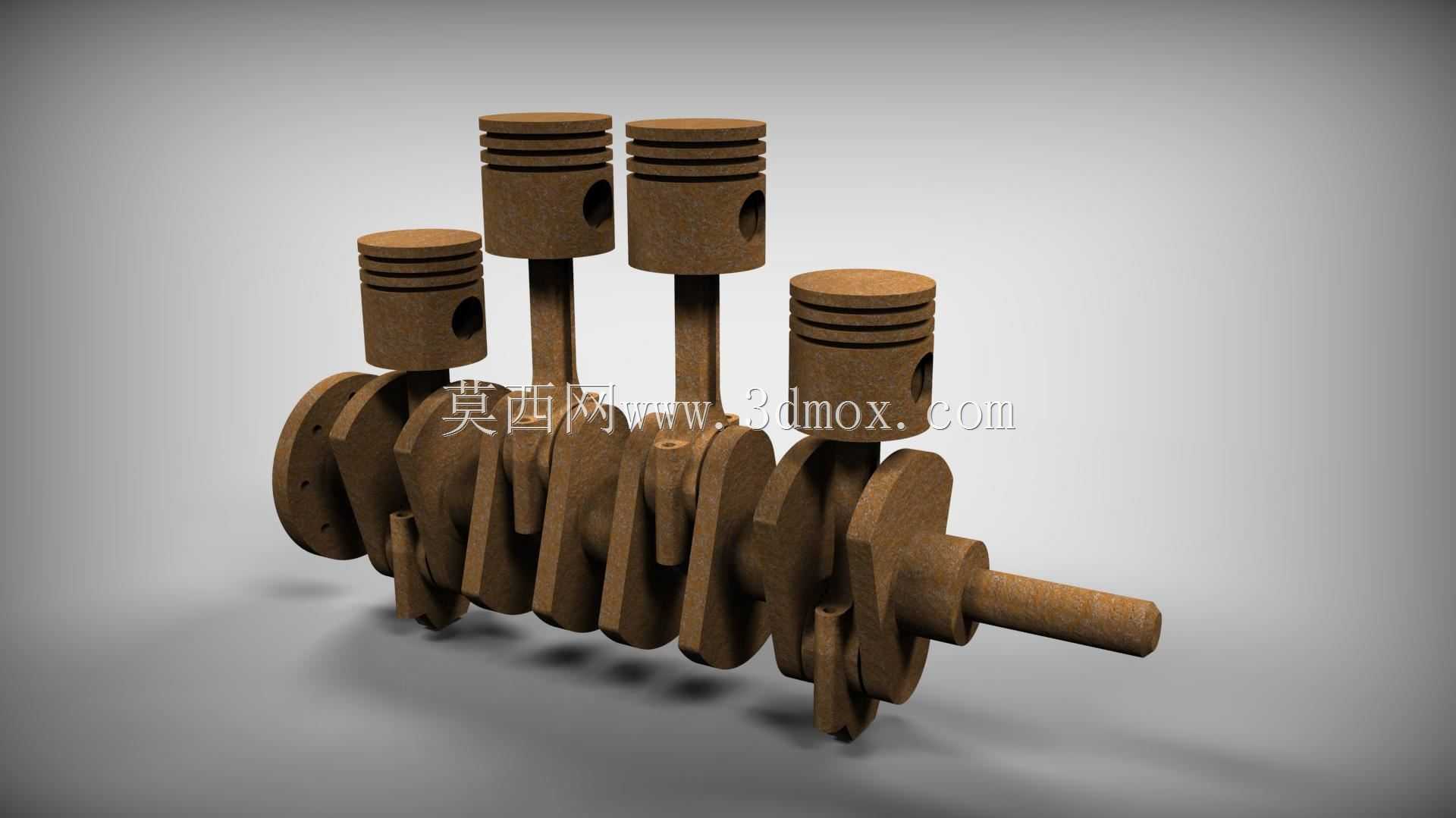

该模型还原的是直列四缸内燃机核心的曲柄活塞组件，这类结构广泛搭载于家用乘用车、轻型商用车、小型工程机械以及通用动力机组中，是内燃机将燃料化学能转化为旋转机械能的核心执行单元，直接决定了动力输出的平顺性、可靠性与能量转换效率。整套组件的核心功能是承接气缸内燃料燃烧产生的高压燃气推力，通过活塞的往复直线运动，经连杆传递转换为曲轴的旋转运动，向外输出扭矩驱动整车或配套设备运转，同时曲轴的旋转会带动配气、冷却、润滑等附属系统协同工作，保障整机循环运转。从设计思路来看，该直列四缸结构采用平面曲轴布局，四个曲柄销呈同一平面排布，相邻工作气缸间隔180度曲轴转角，做功顺序可匹配1-3-4-2或1-2-4-3的常规点火逻辑，能实现720度工作循环内均匀间隔做功，相比三缸结构大幅降低一阶、二阶振动，兼顾结构紧凑性与运转平顺性，适配中小排量动力的布局需求。模型呈现的活塞带有多道环槽结构，可分别安装气环与油环，气环负责密封燃烧室高压燃气，避免燃气下窜至曲轴箱影响压缩效率，油环则负责刮除气缸壁多余润滑油，防止机油窜入燃烧室参与燃烧；连杆采用大、小头分体式结构，小头通过活塞销与活塞铰接，大头通过轴瓦与曲轴曲柄销连接，杆身采用变截面工字梁形态，在保证结构强度、承受交变冲击载荷的前提下尽可能降低往复运动质量，减少高转速下的惯性负荷。曲轴部分设置有五道主轴颈支撑结构，匹配缸体主轴承座的安装点位，能有效平衡四缸运转产生的弯曲载荷，曲轴输出端预留有飞轮安装法兰与油封配合轴颈，前端预留正时系统、附件驱动轮系的安装轴段，可直接对接整机前端轮系驱动水泵、发电机等附件。整套组件的安装边界严格匹配直列四缸缸体的型腔尺寸，活塞往复运动行程与缸径的比例符合常规民用动力的设计区间，既保证足够的低速扭矩输出，也能兼顾中高转速区间的动力响应，各运动部件之间预留有符合热膨胀要求的配合间隙，可适配不同工况下的热胀冷缩变化，避免运转过程中出现卡滞、过度磨损等问题。模型做了老旧锈蚀的质感呈现，能直观展现长期服役后金属部件的表面状态，帮助理解部件在长期高温、高压、交变载荷工况下的损耗特征，对于理解内燃机核心结构的工作逻辑、装配关系有直观的参考价值。
