直列四缸发动机曲轴活塞飞轮组合结构

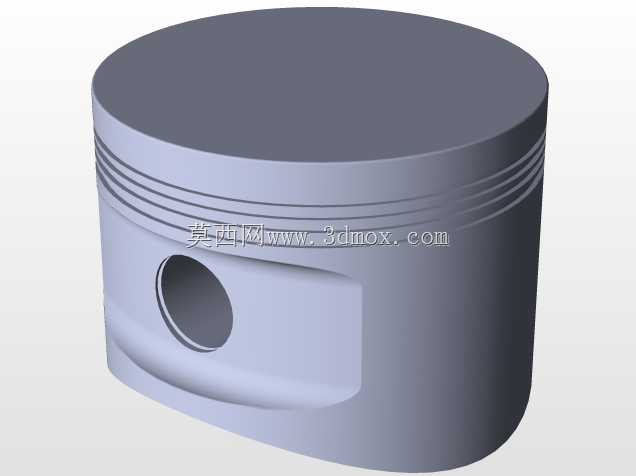

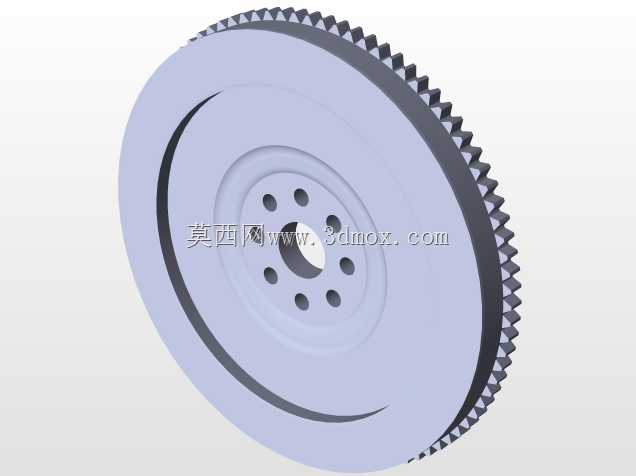

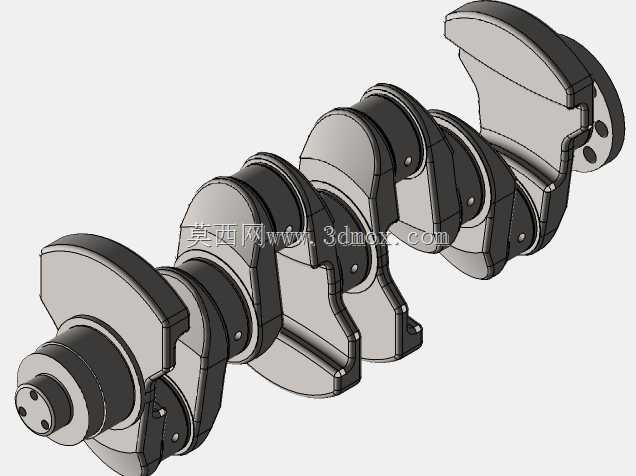

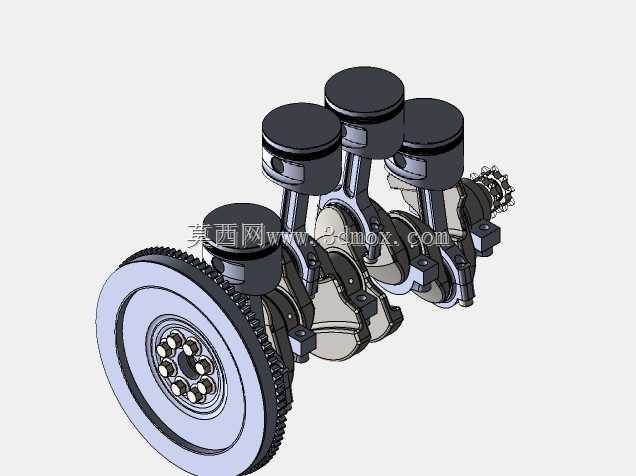

该结构是内燃机核心动力转换组件，主要应用于乘用车、轻型商用车的直列四缸汽油或柴油动力单元，也可适配小型工程机械、农用机械的动力输出端，承担着将燃料燃烧产生的热能转化为旋转机械能的核心作用，是整套动力系统实现动力输出的核心载体。整套组件由曲轴、四组活塞连杆总成、飞轮及配套连接紧固件共同组成，其中活塞部分采用平顶设计搭配三道环槽结构，分别对应气封、油刮功能，可在气缸套内完成往复直线运动，承接燃烧爆发压力并通过活塞销传递至连杆；连杆采用分体式大端设计，通过轴瓦与曲轴连杆轴颈配合，可将活塞的直线往复运动顺畅转化为曲轴的旋转运动，杆身采用变截面工字结构，在保证结构强度的同时尽可能降低往复运动惯量，适配高转速工况下的动平衡要求。曲轴采用全支撑结构设计，五道主轴颈对应四个连杆轴颈，轴颈间设置平衡块抵消运转过程中的往复惯性力与旋转离心力，前端可适配正时齿轮、机油泵驱动结构，后端通过螺栓组与飞轮刚性连接；飞轮采用齿圈与盘体组合结构，外圈齿圈可配合起动机齿轮实现发动机启动啮合，盘体自身的大转动惯量可储存做功行程的能量，抵消非做功行程的阻力波动，保证曲轴运转的平顺性，同时飞轮端面预留离合器安装定位结构，可直接对接手动变速箱的输入轴端完成动力向后传递。设计过程中优先保证各运动副的配合间隙合理性，活塞与气缸壁的配合间隙、连杆轴颈与轴瓦的油膜间隙、曲轴轴向窜动间隙均按照内燃机设计规范设定，同时对整套旋转往复组件进行动平衡校准，将运转过程中的振动量控制在合理区间；安装边界方面，曲轴主轴颈直径、活塞行程、飞轮外径及安装孔位均按照主流小排量四缸发动机的缸体安装尺寸匹配，可直接适配对应缸心距的气缸体总成，无需额外修改安装接口即可完成整机装配，组件的轴向尺寸与径向回转半径充分考虑缸体内部的避让空间，避免运转过程中与缸体、油底壳等周边部件发生运动干涉。
