圆环工件自动化倒角加工专用设备结构

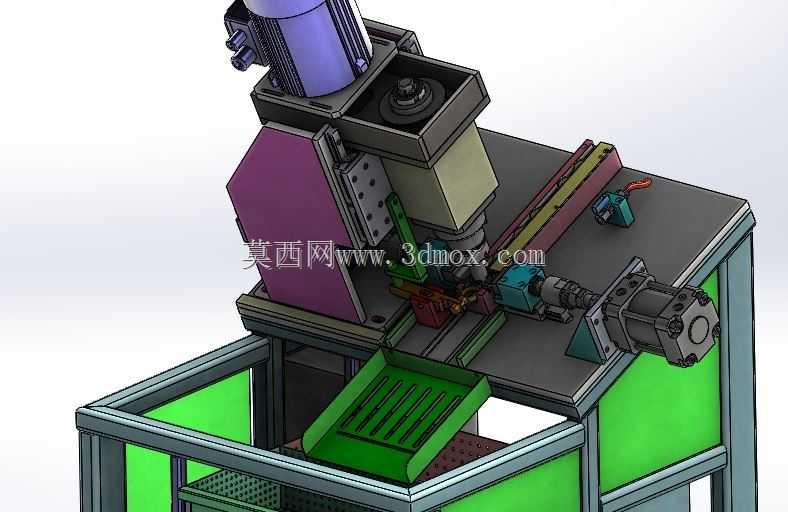

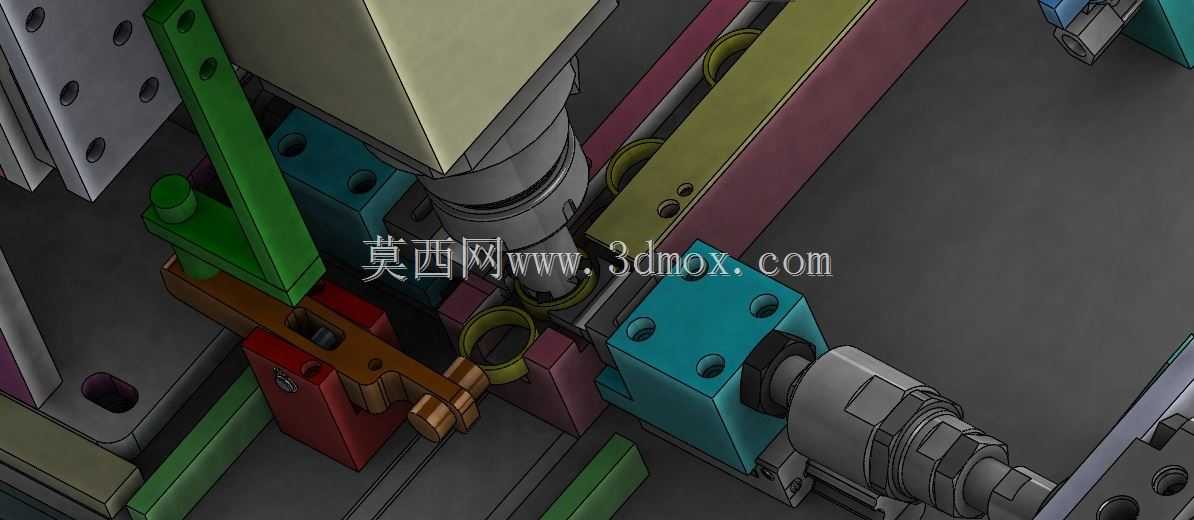

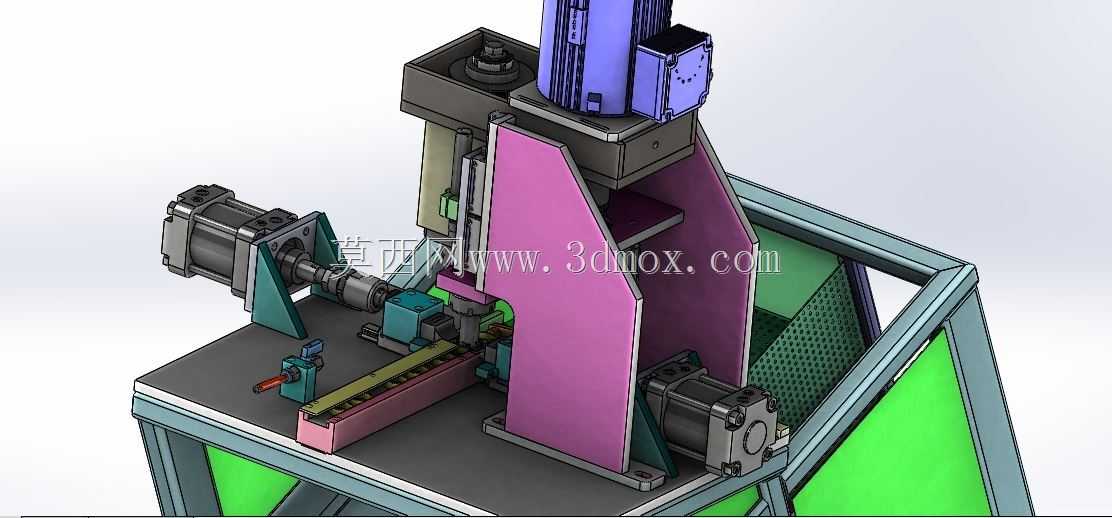

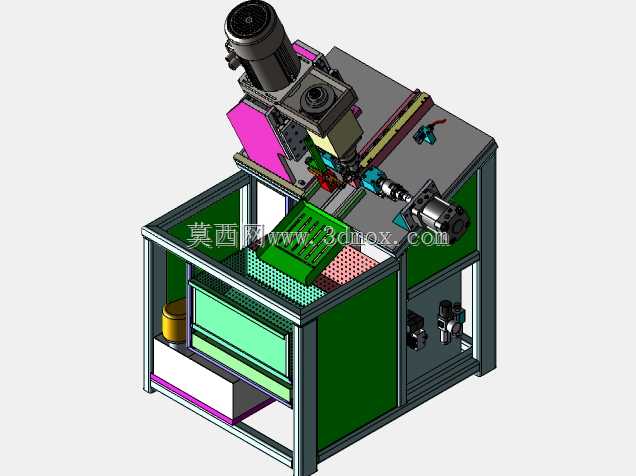

这款圆环倒角加工设备，主要面向五金零部件加工、轴承配件生产、紧固件制造等场景，针对环形薄壁类工件的端面棱角、内外圈毛刺去除工序设计，可适配小尺寸圆环类零件的批量倒角加工作业，替代传统人工手持打磨的作业模式，有效解决人工倒角一致性差、加工效率低、边角崩损率高的痛点，在小型五金件加工车间、标准件量产产线中可作为单工序加工工位，也可对接上下料机构接入全自动化加工产线，完成工件从进料、定位、倒角到出料的全流程作业。设备整体采用模块化布局思路，核心加工单元集成了主轴进给机构、工件定位夹持组件、角度调节支座三大部分，夹持组件针对圆环工件的环形结构设计，采用仿形定位块配合弹性压头，可在不刮伤工件表面的前提下完成牢靠固定，避免倒角过程中工件出现偏移导致的倒角尺寸不均问题；主轴进给单元采用线性导轨搭配滑动座结构，可根据倒角量需求精准调节进给行程，适配不同壁厚、不同倒角尺寸要求的圆环工件加工，倒角刀头的安装角度可通过支座上的调节旋钮进行微调，可完成45度内角、外角以及圆弧倒角的加工需求，无需额外更换复杂工装。设备的安装边界充分考虑了车间工位排布需求，整体底座采用方正的型材焊接结构，底部预留了标准的地脚螺栓安装孔位，可直接固定在车间标准工作台面上，也可搭配独立机架落地安装，各气动、电气走线均沿型材内部线槽排布，外部无裸露管线，既避免加工过程中金属碎屑刮损管线，也能缩减设备整体占用空间，适配狭小工位的安装需求。设备的执行部件布局紧凑，加工区域设置了可拆卸的透明防护挡板，既可以观察加工状态，也能阻挡倒角过程中飞溅的金属切屑，保护操作人员安全；定位组件旁预留了检测元件安装位，可加装到位传感器实现工件有无的自动检测，配合气动执行元件可实现全自动的加工循环，操作人员仅需完成批量上下料即可，大幅降低单工序的人工劳动强度。在实际加工场景中，该设备可稳定完成碳钢、铜、铝合金等常见金属材质圆环工件的倒角作业，加工后的工件边角光滑无毛刺，倒角尺寸公差可控制在±0.05mm范围内，完全满足精密五金配件的装配要求，有效减少后续工序的打磨工作量，提升整体产线的加工流转效率。
