双工位卧式多功能零件加工钻床结构

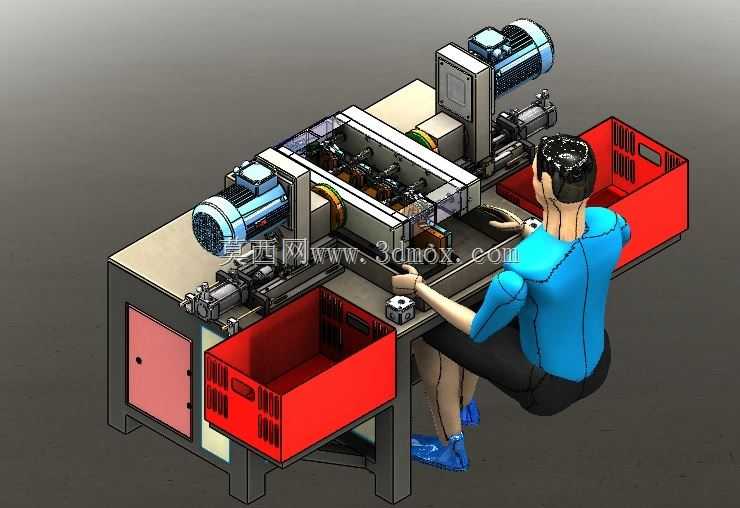

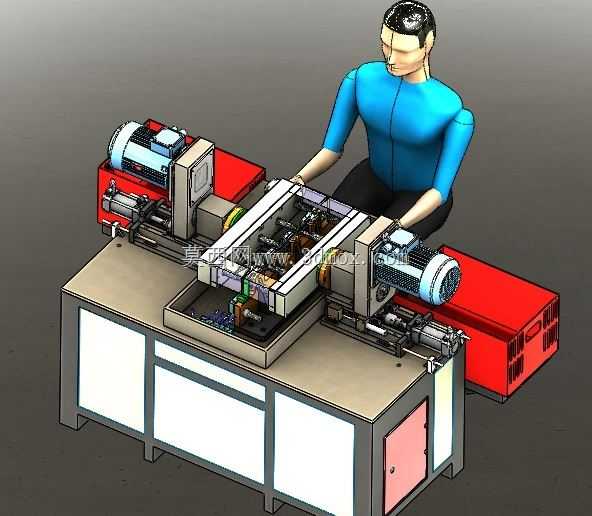

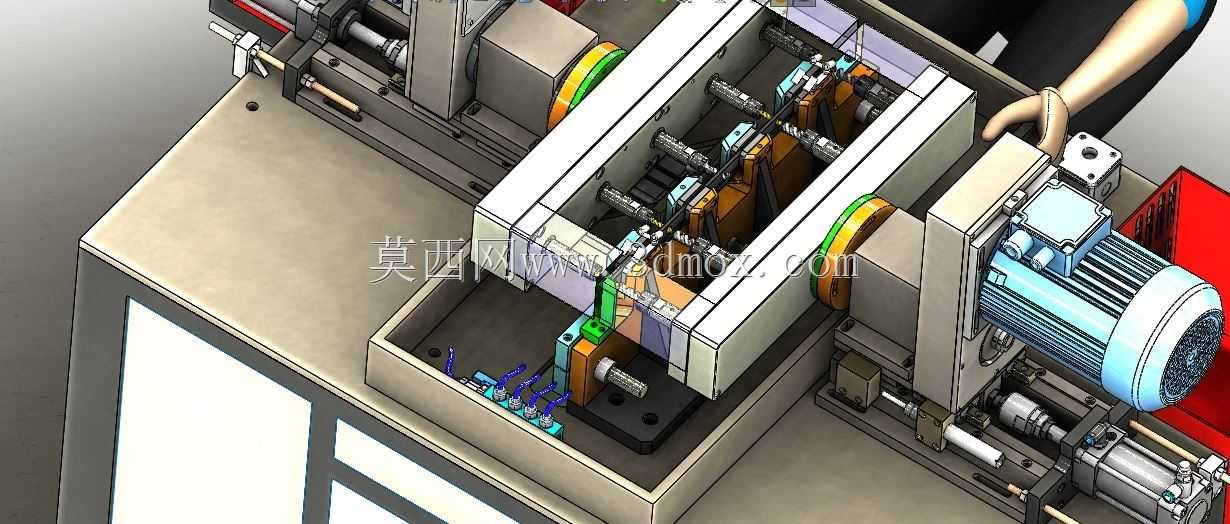

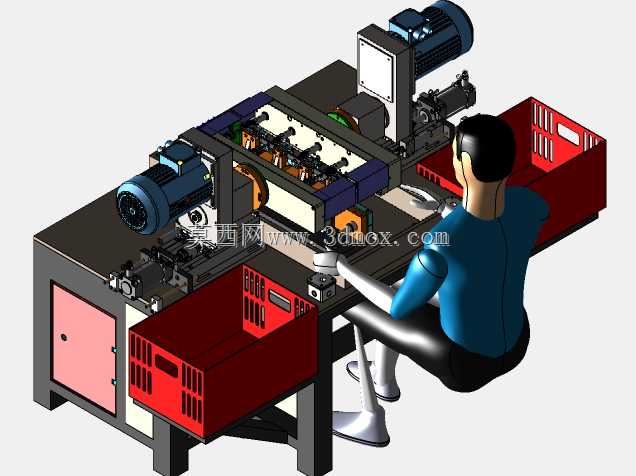

这款双工位卧式钻削设备主要面向中小规格金属零件的批量孔加工场景，常见于五金零配件加工、小型汽配零件生产、通用机械零部件加工车间的工序段，可适配长条状、块状异形零件的同轴孔、平行孔系加工需求，替代传统单轴台钻的低效人工作业模式，降低人工反复装夹找正的时间损耗。设备采用对称式双动力头布局，两侧卧式布置的钻削主轴可同步完成零件两端对应孔位的加工动作，操作人员仅需单次装夹工件即可完成双侧孔的加工流程，有效避免二次装夹带来的位置度误差，大幅提升孔系加工的同轴度精度与加工效率。工作台面采用加厚钢板焊接结构，台面预留标准T型槽用于安装定制工装夹具，可根据待加工零件的外形快速更换适配的定位工装，适配不同规格零件的快速换产需求；设备两侧设置开放式物料收纳箱，可分别放置待加工毛坯件与加工完成的成品件，减少操作人员取放物料的移动距离，优化工位作业动线。设计过程中充分考虑人机操作的合理性，操作工位的高度适配常规坐姿作业的人体工学尺寸，控制按钮布置在操作人员伸手可及的台面前端，无需大幅侧身或抬臂即可完成设备启停、进给控制的操作，降低长时间作业的疲劳感。两侧动力头采用滑台进给结构，可根据零件的加工深度调整进给行程，进给导轨采用线性导向结构保证钻削过程的进给稳定性，避免钻削过程中出现主轴偏摆导致的孔径超差、孔壁粗糙等问题；主轴端可适配不同规格的钻夹头，满足不同直径钻头、铰刀的装夹需求，可完成钻孔、扩孔、铰孔等多道孔加工工序。设备整体安装边界紧凑，整体占地尺寸适配中小型加工车间的工位排布需求，底部设置可调支撑脚，可根据车间地面平整度调整设备水平度，无需额外浇筑专用安装基础，到位后接通电源与气源即可投入使用，降低车间的设备部署成本。设备的防护结构采用半开放式设计，钻削加工区域设置可观察的防护挡板，既可以阻挡钻削过程中飞溅的切屑与切削液，又不会影响操作人员观察加工状态，兼顾作业安全与操作便利性；设备侧部设置独立的电气与气动元件安装舱，日常维护时可直接打开舱门完成元件检修与线路排查，降低后期维护的操作难度。
