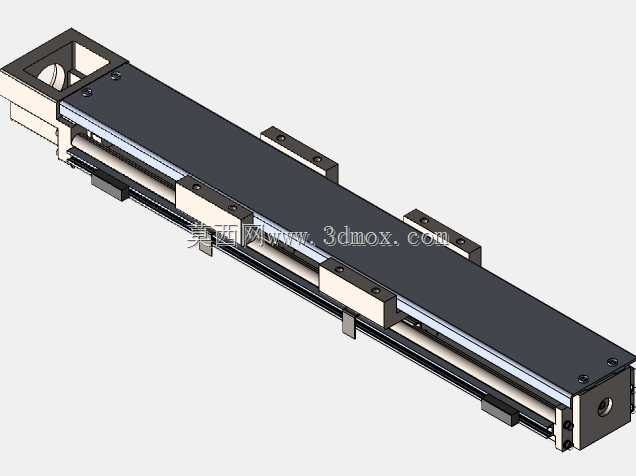

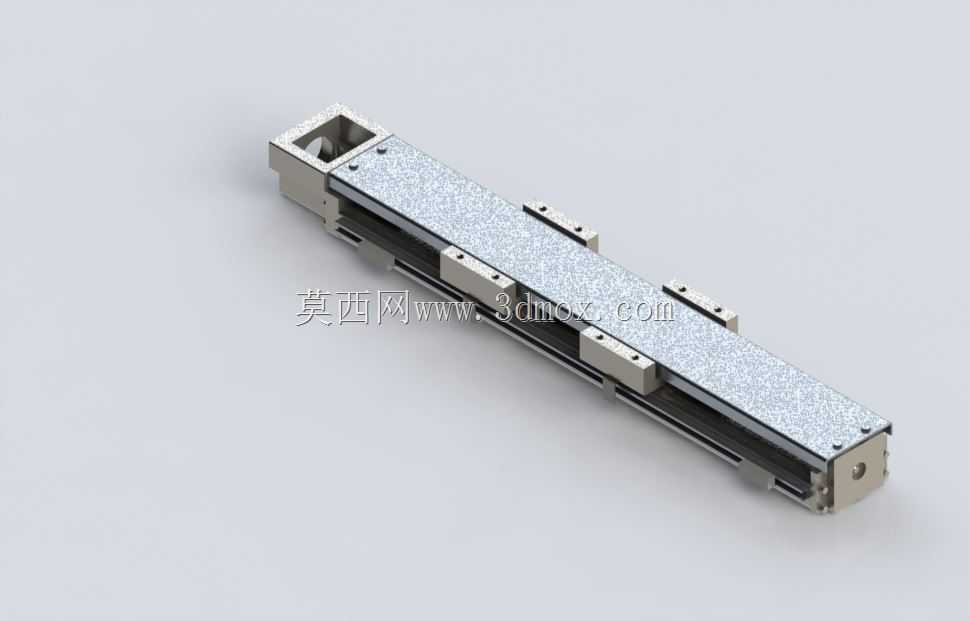

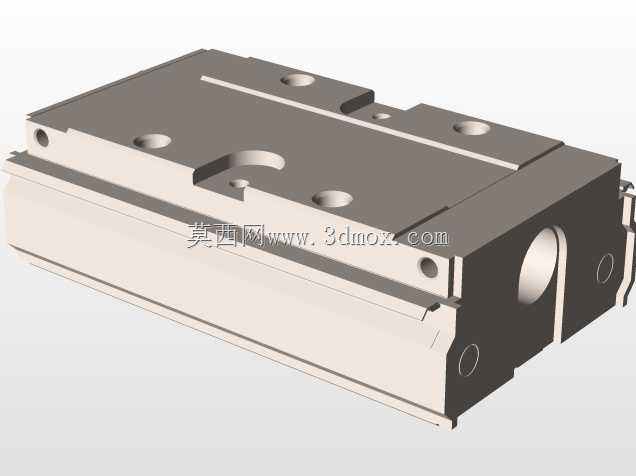

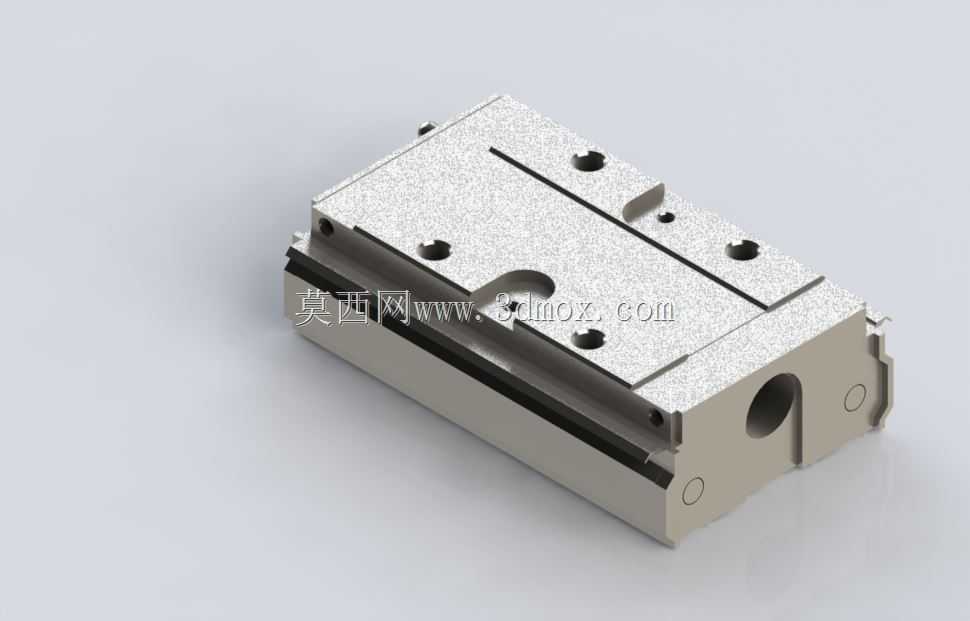

KR30H型THK LM直线导向执行模组

这款KR30H型THK LM导向执行机构，是面向精密自动化装配、检测、点胶、半导体晶圆搬运、3C电子小件移栽等高精度工位开发的紧凑型线性传动部件，在消费电子生产线的精密对位平台、光学检测设备的镜头调焦滑台、小型非标自动化设备的短行程往复进给工位中，都能看到这类集成式导向执行模组的应用，它能够替代传统“直线导轨+独立滚珠丝杠+支撑座+联轴器”的散件组装方案，大幅缩减设计人员的选型与装配调试周期。从实际用途来看，该模组将直线导向功能与丝杠传动功能深度集成，既可以承担沿轴向的负载承载与精准导向，也能通过外接伺服或步进电机实现精准的位置控制，完成指定行程内的往复直线运动，满足工位上工件、执行端工装的精准移位需求，相比分体搭建的传动结构，它的整体刚性更强，安装调试的容错空间更大，不需要反复校准导轨与丝杠的平行度，就能达到出厂预设的运动精度。在功能特性上，这款导向执行器采用高刚性的一体化铝制基座作为承载主体，基座本身经过精密加工，集成了LM滚动导轨的滚道结构与滚珠丝杠的安装腔体，滚动导轨部分采用低摩擦的滚动接触设计，运行阻力小，低速运行时无爬行现象，能够实现微米级的进给精度；集成的滚珠丝杠经过预压处理，反向间隙极小，传动效率高，能够将电机的旋转运动高效转化为滑台的直线运动，同时模组自带的滑座上预留了标准的安装螺纹孔，方便直接搭载气动夹爪、真空吸嘴、检测探头等末端执行件，两端的端盖结构集成了丝杠支撑轴承与防尘密封结构，能够阻挡加工车间内的粉尘、切削碎屑进入模组内部，延长内部滚动元件的使用寿命。从设计思路来看，这款模组走的是紧凑型集成化路线，设计阶段就将导轨与丝杠的安装基准做了统一，在有限的截面尺寸内最大化提升结构刚性，既保证了径向、反径向、侧向的负载承载能力，又尽可能压缩了整体的外形尺寸，适合安装在设备内部空间局促的精密工位上；滑座的行程范围做了冗余设计，两端预留了缓冲限位的安装位置，避免运行过程中出现硬碰撞损坏传动部件。在外形尺寸与安装边界上，这款模组的截面宽度为30mm规格，整体呈细长型条状结构，基座底面预留了成排的标准安装沉孔，能够直接通过螺栓固定在设备的安装基板上，不需要额外加工复杂的安装定位结构；滑座的安装面与基座底面的平行度经过精密校准，安装后不需要额外调整就能保证运动平面的精度，模组的总长度可以根据实际工位的行程需求做对应选型，电机连接端预留了标准的电机安装法兰接口，能够适配不同规格的伺服、步进电机，也可以根据安装空间需求选择左侧、右侧或直连的电机布置方式，适配不同设备的内部布局要求，避免与周边其他机械结构产生安装干涉。
