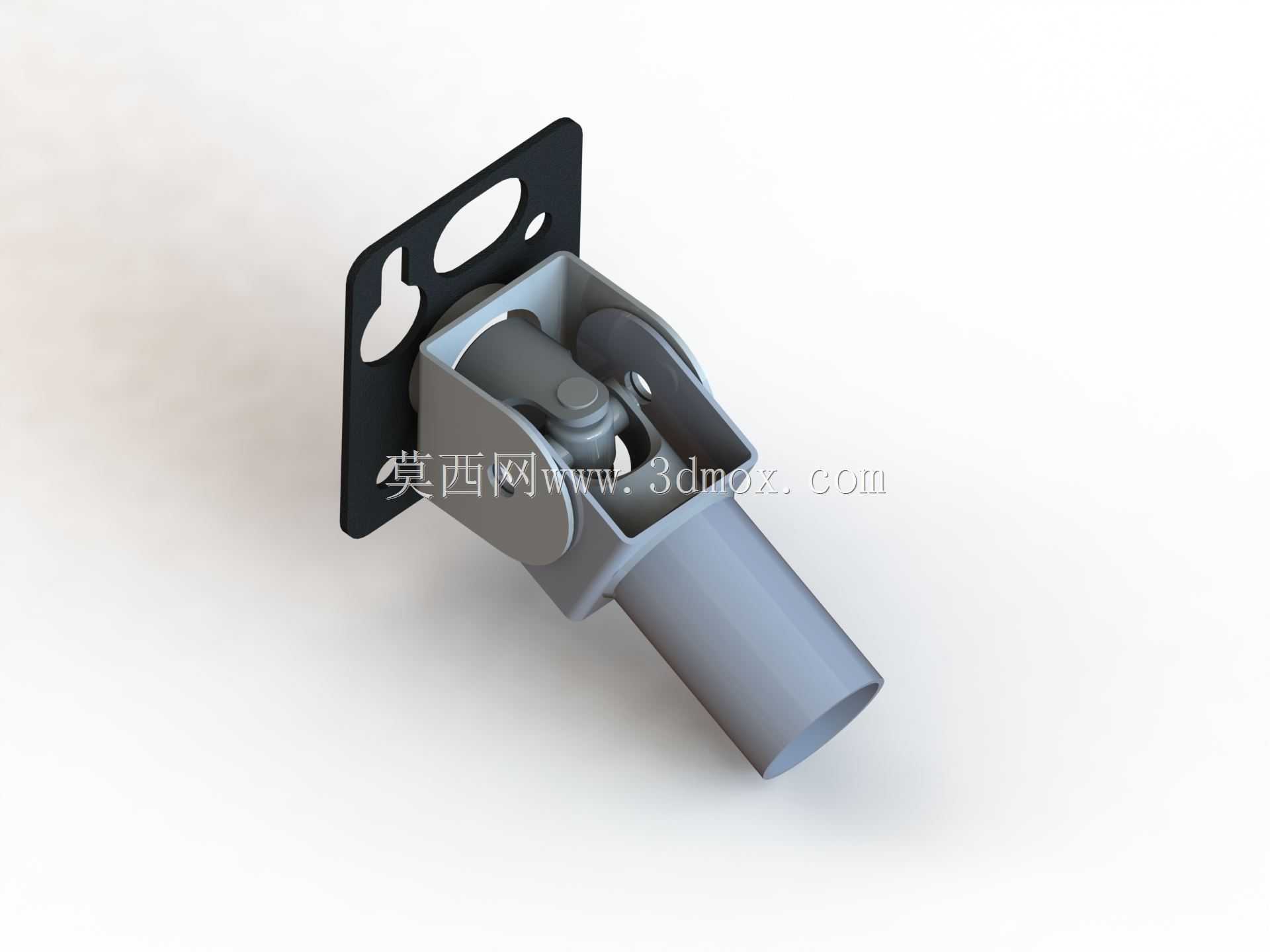

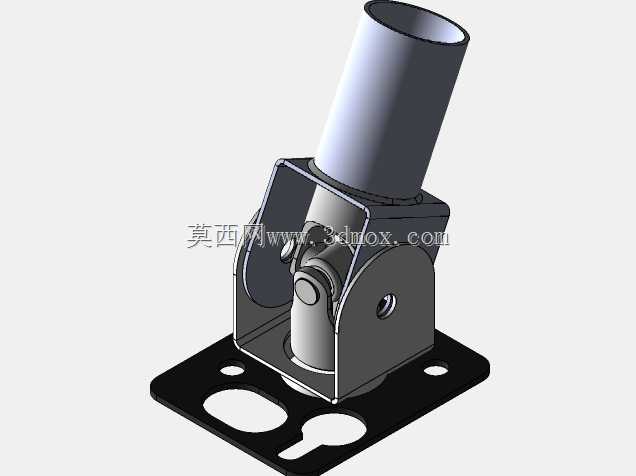

多功能可调式车辆转向柱倾斜连接结构

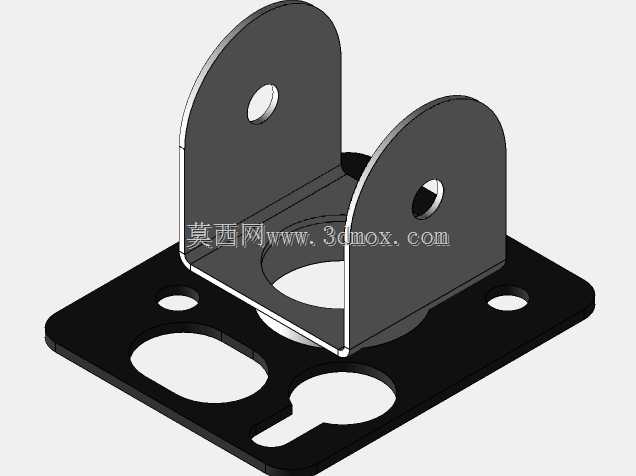

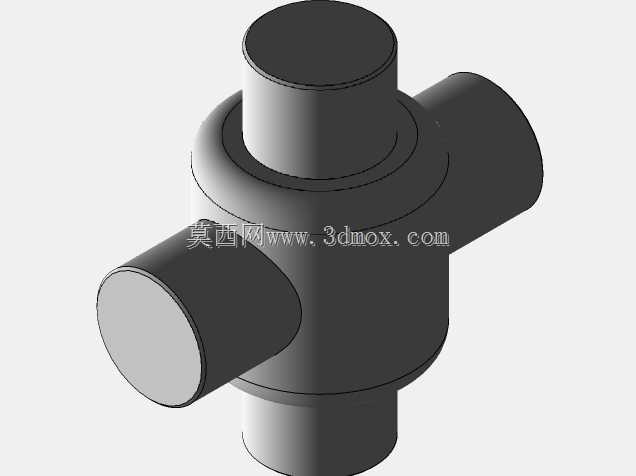

该转向柱倾斜机构主要应用于非道路多功能作业车辆、小型全地形车以及特种低速代步车辆的转向操控系统中，作为转向管柱与转向器之间的核心连接调节部件，承担着传递转向扭矩、适配不同驾驶姿态调整需求、补偿安装位形位公差的核心作用。在实际使用场景中，这类机构需要同时满足多维度的位置调节需求，既要能够实现转向柱沿竖直方向的上下倾斜角度调整，适配不同身高驾驶者的操作习惯，降低长途驾驶的肢体疲劳度，也要能够支持转向柱在水平方向的左右小幅偏移调整，适配特殊作业场景下的偏置操控需求，同时还要保证扭矩传递过程中无旷量、无卡滞，在复杂颠簸路况下不会出现松脱异响。从功能特性来看，该机构集成了等速万向传动结构与角度锁止定位结构，传动端采用十字轴式万向连接设计，能够在输入轴与输出轴存在一定夹角的工况下，保持恒定的扭矩传递效率，避免转向过程中出现转速波动导致的操控手感生涩；锁止端采用卡槽式定位配合快拆压合结构，调整时只需扳动解锁手柄即可沿安装支架的弧形导槽滑动调整倾斜角度，调整到位后松开手柄即可通过弹簧预紧力实现锁止，锁止后可承受转向操作带来的径向与轴向复合载荷，不会出现档位滑脱问题。在设计思路上，该结构优先考虑了安装适配性与维护便捷性，安装端采用带定位孔的平板式支架，可直接通过螺栓固定在车辆驾驶舱前部的安装横梁上，支架上的弧形导槽经过耐磨强化处理，长期滑动调整不会出现过度磨损导致的间隙过大；主体壳体采用一体式压铸成型结构，将万向节传动部件完全包裹在壳体内部，既可以阻挡行驶过程中泥水、灰尘进入传动摩擦副，延长部件使用寿命，也能提升整体结构的抗扭刚度，避免大扭矩转向时壳体出现形变。从安装边界来看，该机构整体轴向长度适配常规小型车辆的转向舱布置空间，安装支架的孔位间距符合通用小型全地形车的安装标准，输出端采用标准圆柱管接口，可直接套接常规尺寸的转向下轴，输入端预留的连接位可适配不同规格的转向锁与方向盘连接轴，无需额外制作转接件即可完成装配；整体结构的倾斜调节行程覆盖日常驾驶所需的常用角度范围，左右偏移量可补偿车架焊接过程中产生的小幅安装误差，降低整车装配时的对位难度。在实际工况适配中，该机构的各转动配合部位均预留了润滑脂存储腔，可在长期使用过程中持续为摩擦副提供润滑，减少保养频次；外露的金属部件均做了防锈镀层处理，可适应户外作业时的潮湿、多尘环境，不会轻易出现锈蚀卡滞的问题，整体结构没有易损的脆弱部件，能够承受非道路车辆行驶过程中的持续振动与冲击载荷，保证转向操控的可靠性与安全性。
