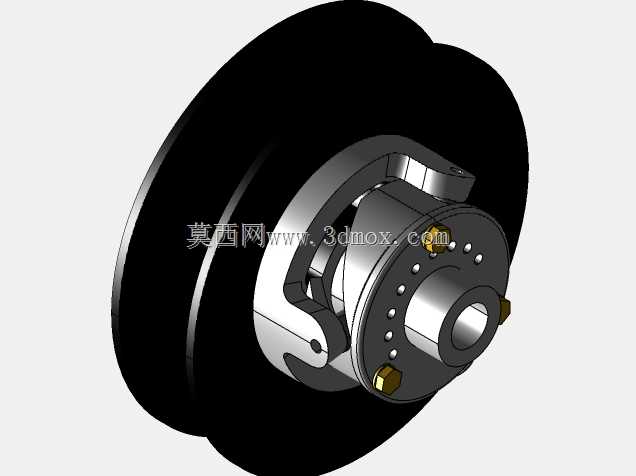

CVT从动皮带轮传动结构三维设计

该CVT从动皮带轮主要应用于无级变速传动系统中，常见于小排量代步车辆、轻型动力传输设备、特种作业小型机具的动力传递环节，是实现连续可变传动比输出的核心执行部件，承担着接收主动轮传递的动力、根据负载与转速需求动态调整工作直径、向外输出适配扭矩的核心作用，能够让动力源始终保持在高效运转区间，兼顾动力输出平顺性与燃油或电能的利用效率。从功能特性来看，该从动轮采用双锥面夹持皮带的经典结构，轮体自带的轴向滑移结构可配合调速机构的推力改变两个锥盘的间距，进而调整皮带在轮槽内的工作半径，和主动轮的直径变化形成反向匹配，实现传动比的连续无级调整，全程无换挡顿挫，动力传递无中断，相比有级变速结构能够大幅提升动力衔接的顺滑度。设计过程中，工程师首先围绕传动扭矩需求确定了锥盘的锥面角度，选取的角度既能够保证皮带与锥面间有足够的摩擦力避免打滑，又能让锥盘轴向滑移时的阻力控制在合理区间，降低调速执行机构的负载；其次对轮体的支撑轴段做了同轴度优化，内置的轴承安装位预留了标准的配合公差，保证轮体高速旋转时的径向跳动量控制在允许范围内，减少运转过程中的振动与噪音；同时对皮带接触的锥面做了粗糙度适配设计，既避免表面过于粗糙加速皮带磨损，也防止表面过于光滑导致摩擦力不足出现传动打滑。外形尺寸方面，该从动轮的最大外圆边界匹配对应规格传动皮带的最大工作直径需求，轴向安装长度适配常规CVT传动箱的内部安装空间，轴端的连接结构采用标准化的花键设计，能够和后续的减速机构、动力输出轴实现可靠连接，安装时只需保证轮体与主动轮的平行度符合安装要求，即可让皮带始终处于正确的工作位置，避免偏磨导致的皮带寿命缩短。整个轮体的结构集成度较高，将滑移导向、扭矩传递、锥面夹持等功能整合在紧凑的结构内，既满足了无级变速的功能需求，也控制了整体的重量与体积，适配小型动力设备的紧凑布局要求。
