正交传动锥齿轮减速箱体结构设计

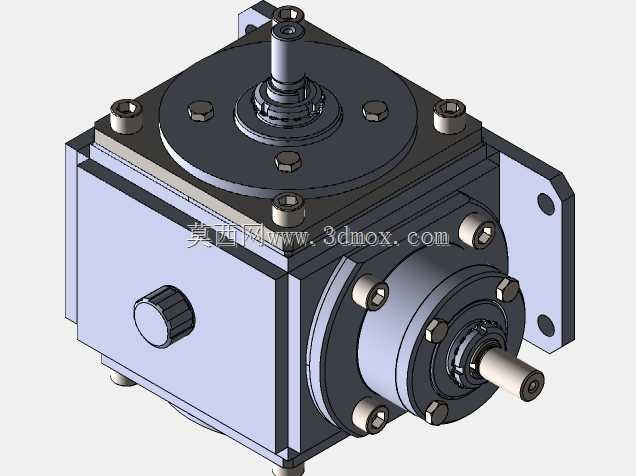

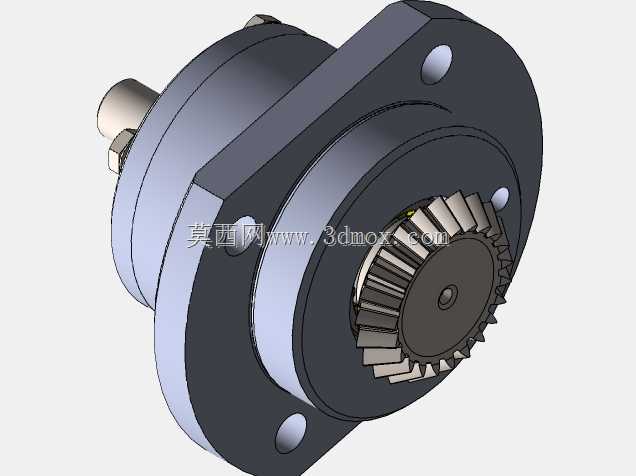

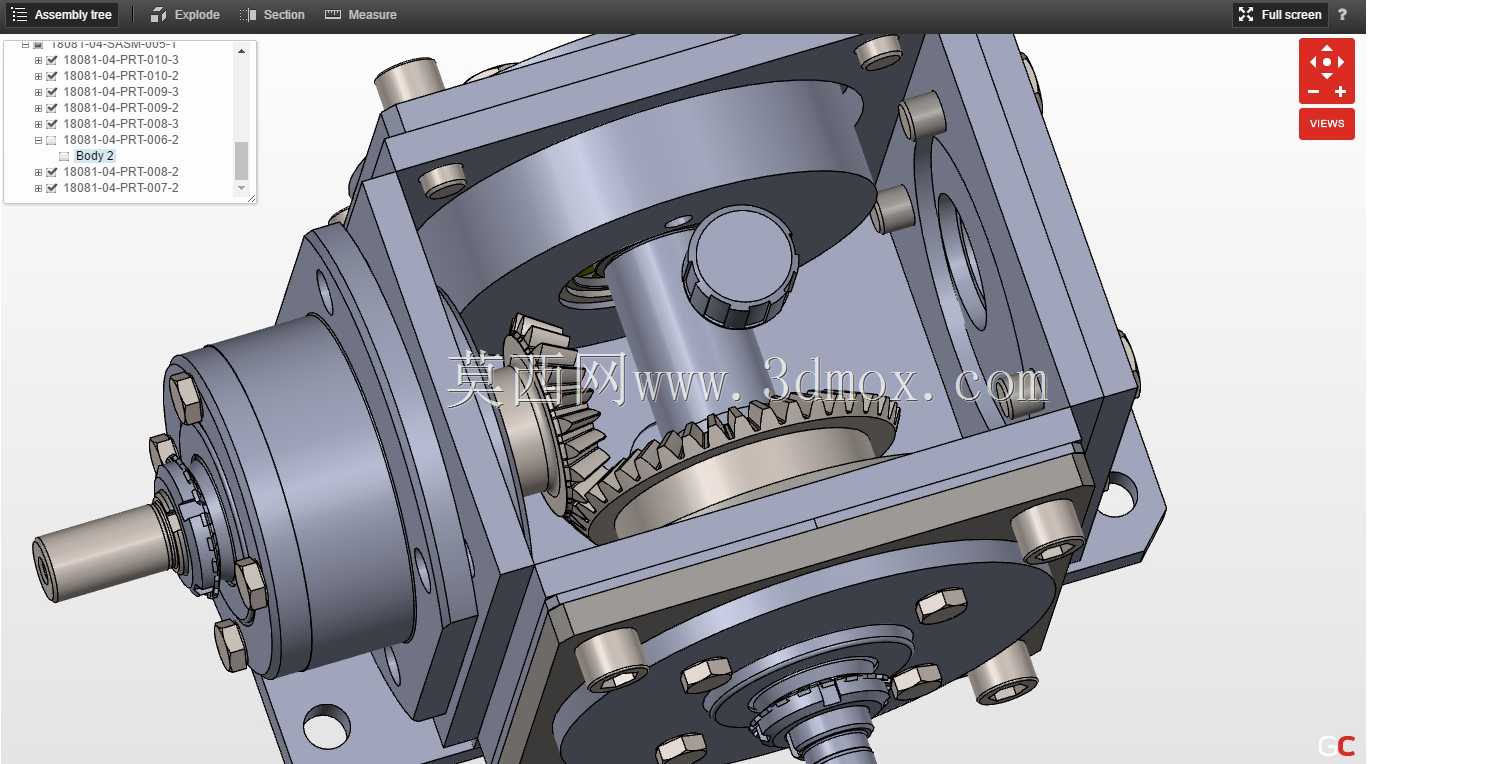

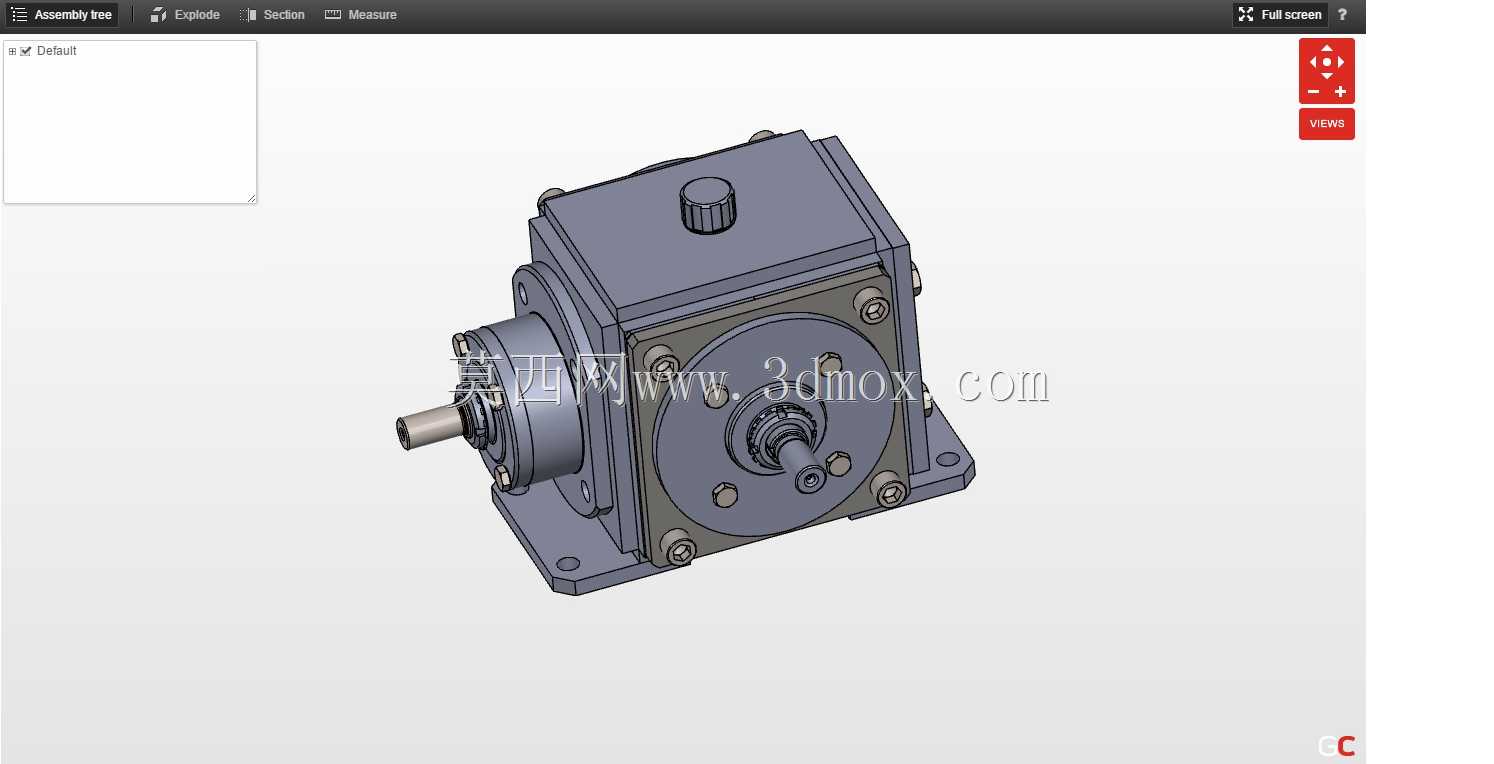

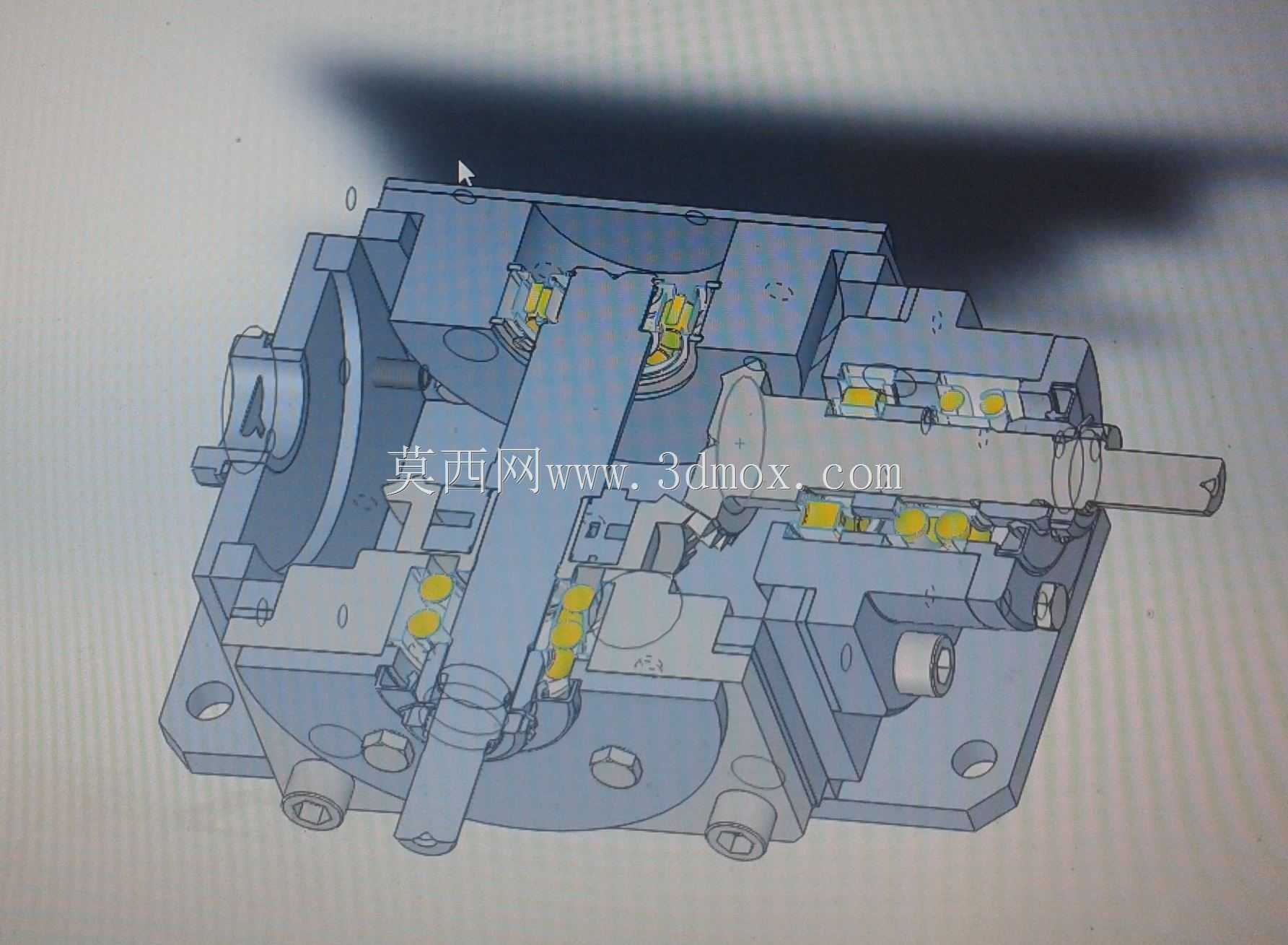

这款锥齿轮传动箱主要应用于需要实现动力正交换向传递的工业传动场景，常见于轻工生产线输送机构、小型自动化设备动力转向单元、精密机床进给传动端、农用小型机具动力输出部位，可在空间受限的安装场景下完成输入轴与输出轴呈90度交错的动力传递，同时实现固定减速比的扭矩放大，匹配不同转速工况的动力输出需求。该传动箱采用方形剖分式箱体结构，上下箱体通过内六角圆柱头螺栓完成紧固连接，结合面设置定位销保证装配同轴度，输入输出轴端均配置骨架油封实现润滑脂密封，避免传动过程中润滑剂泄漏同时阻挡外界粉尘进入箱体内部，适配多粉尘、轻度潮湿的常规工业作业环境。设计过程中首先依据传递功率、额定输入转速、目标减速比完成齿轮参数的匹配计算，确定锥齿轮的模数、齿数、压力角、螺旋角等核心参数，同时对轴系的受力情况进行校核，匹配对应载荷等级的深沟球轴承作为转动支撑，保证轴系在额定载荷下的转动稳定性，避免长期运行出现轴系挠曲变形导致的齿轮偏磨问题。箱体的安装法兰面设置多个对称分布的安装通孔，可适配卧式、立式两种安装姿态，安装边界预留足够的螺栓操作空间，无需额外工装即可完成现场安装固定；箱体顶部设置透气塞结构，平衡箱体内外气压差，避免长期运行内部温升导致气压升高冲破密封件。箱体内腔预留充足的润滑脂存储空间，齿轮啮合区域完全浸润在润滑介质中，可有效降低齿轮啮合过程中的磨损与运行噪音，齿轮副采用斜齿锥齿轮搭配圆柱直齿轮的二级传动结构，第一级锥齿轮完成动力换向与初级减速，第二级圆柱齿轮完成二级减速输出，整体传动平稳，冲击载荷下的承载能力优于单级锥齿轮传动结构，可适配存在轻度冲击的连续运行工况。轴伸端采用标准圆柱轴伸设计，配套平键连接结构，可直接匹配联轴器、同步带轮、链轮等常规传动连接件，无需额外定制转接部件，大幅降低现场适配的改造成本，箱体外部的轴承端盖采用嵌入式安装结构，既保证轴承外圈的轴向定位，也可通过调整端盖垫片厚度实现锥齿轮啮合侧隙的微调，方便后期维护过程中调整齿轮啮合状态，延长整套传动机构的使用寿命。
