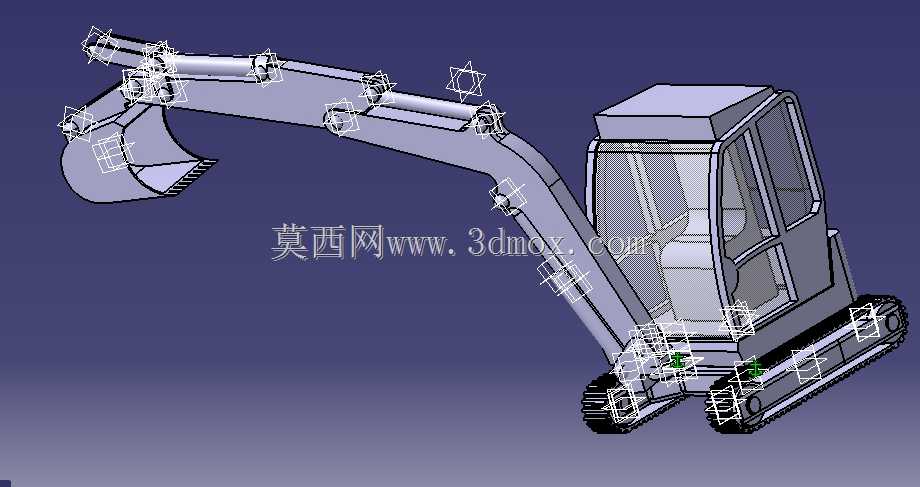

小型履带式液压挖掘机整机结构设计

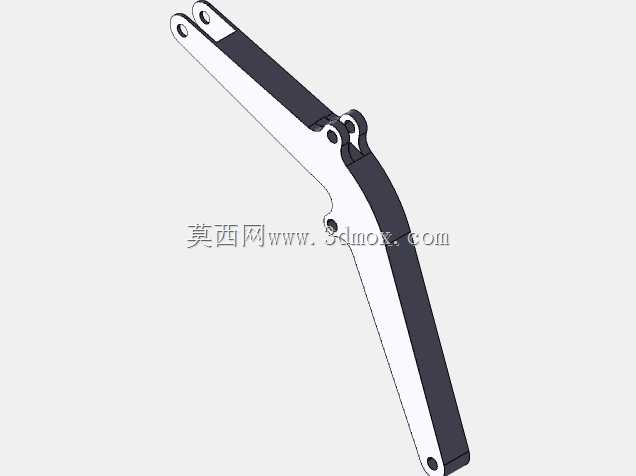

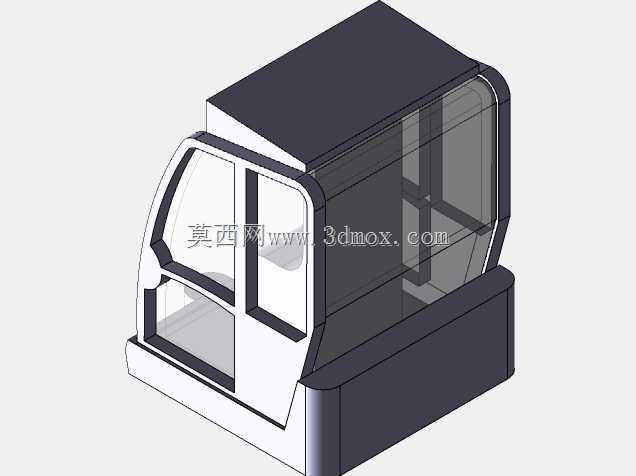

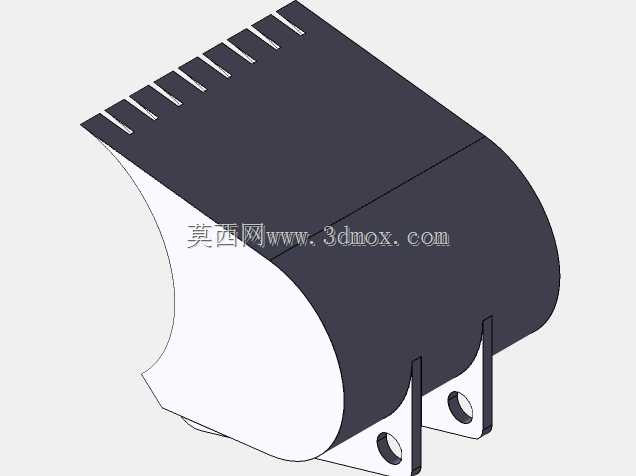

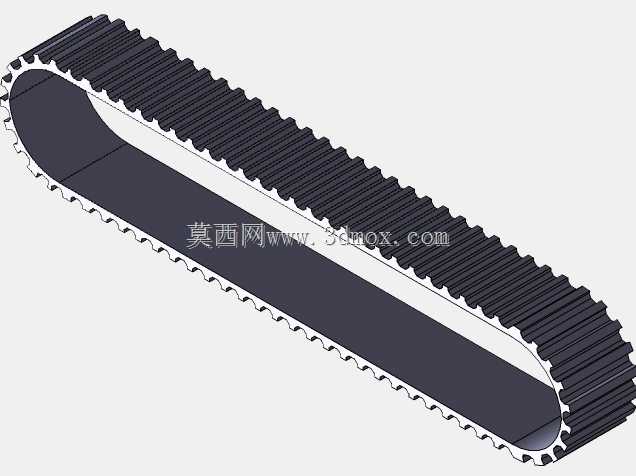

这款小型履带式挖掘机的三维结构设计，主要面向狭小场地的土方作业场景，适配城镇管网开挖、老旧小区改造施工、园林景观整地、农田水利修整、室内拆除作业等大中型挖掘机无法进入的作业环境，可完成土壤挖掘、沟槽开挖、物料装卸、场地平整、破碎辅助等多种作业任务，更换属具后还可实现夯实、钻孔、抓举等拓展功能，是小型工程施工领域的核心作业设备。整机采用履带式行走底盘设计，接地比压小，可在泥泞、松软、凹凸不平的非硬化场地稳定通行，不会出现轮式设备易打滑、陷车的问题，行走机构搭配的履带张紧结构可根据场地硬度调整张紧度，降低行走过程中的履带磨损与脱轨风险。上部转台可实现360度全回转，作业时无需频繁调整整机站位，仅通过上部结构回转即可完成作业半径内的物料转移与卸料动作，大幅提升狭小空间内的作业灵活性。工作装置采用三节式动臂斗杆铰接结构，各铰接点均匹配对应的液压油缸驱动，可实现动臂升降、斗杆收放、铲斗挖掘的复合动作，作业时可根据挖掘深度、卸料高度的需求灵活调整各节臂的姿态，挖掘轨迹覆盖范围广，铲斗切削角度可通过摇杆机构实时调整，保证挖掘过程中斗齿始终保持最优切入角度，降低挖掘阻力，提升作业效率。驾驶室采用框架式防护结构，视野开阔，操作控件按照人机工程学布局，可降低操作人员长时间作业的疲劳度，整机外形尺寸紧凑，转台尾部回转半径小，在狭窄巷道、墙边作业时不会出现尾部碰撞障碍物的问题，各液压管路沿臂架内侧排布，既避免作业过程中管路被外物剐蹭损坏，也让整机外观更加整洁规整，各部件的安装边界经过反复校核，运动过程中不会出现部件干涉问题，结构件的受力分布经过优化，在保证整机结构强度满足重载作业需求的前提下，尽可能降低整机自重，提升设备的燃油经济性与通行灵活性。
