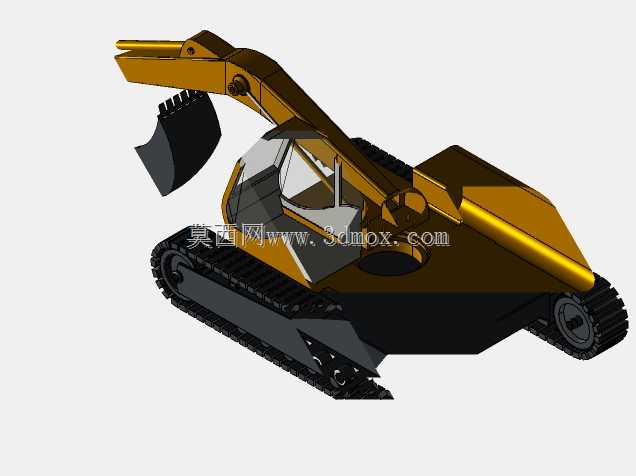

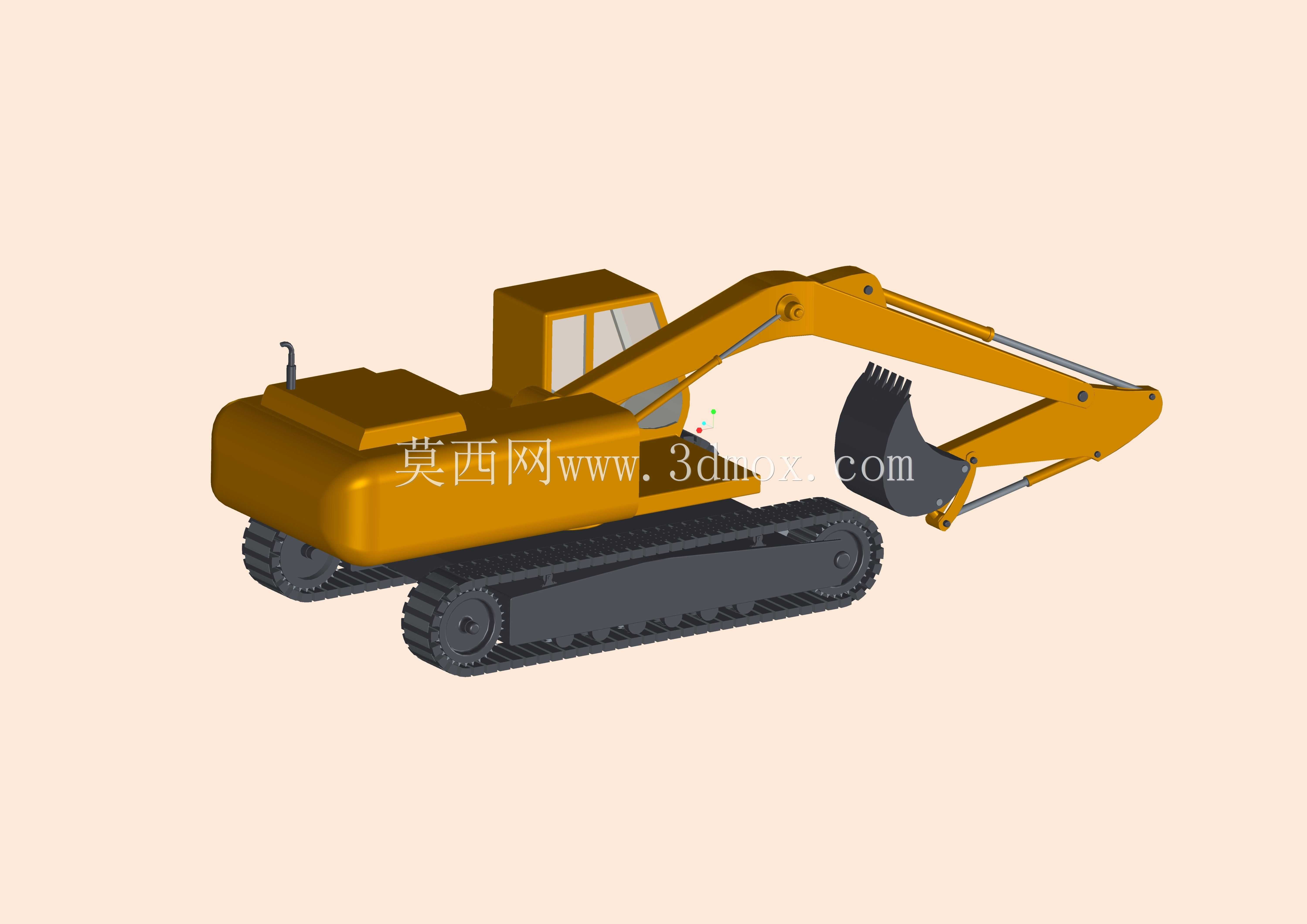

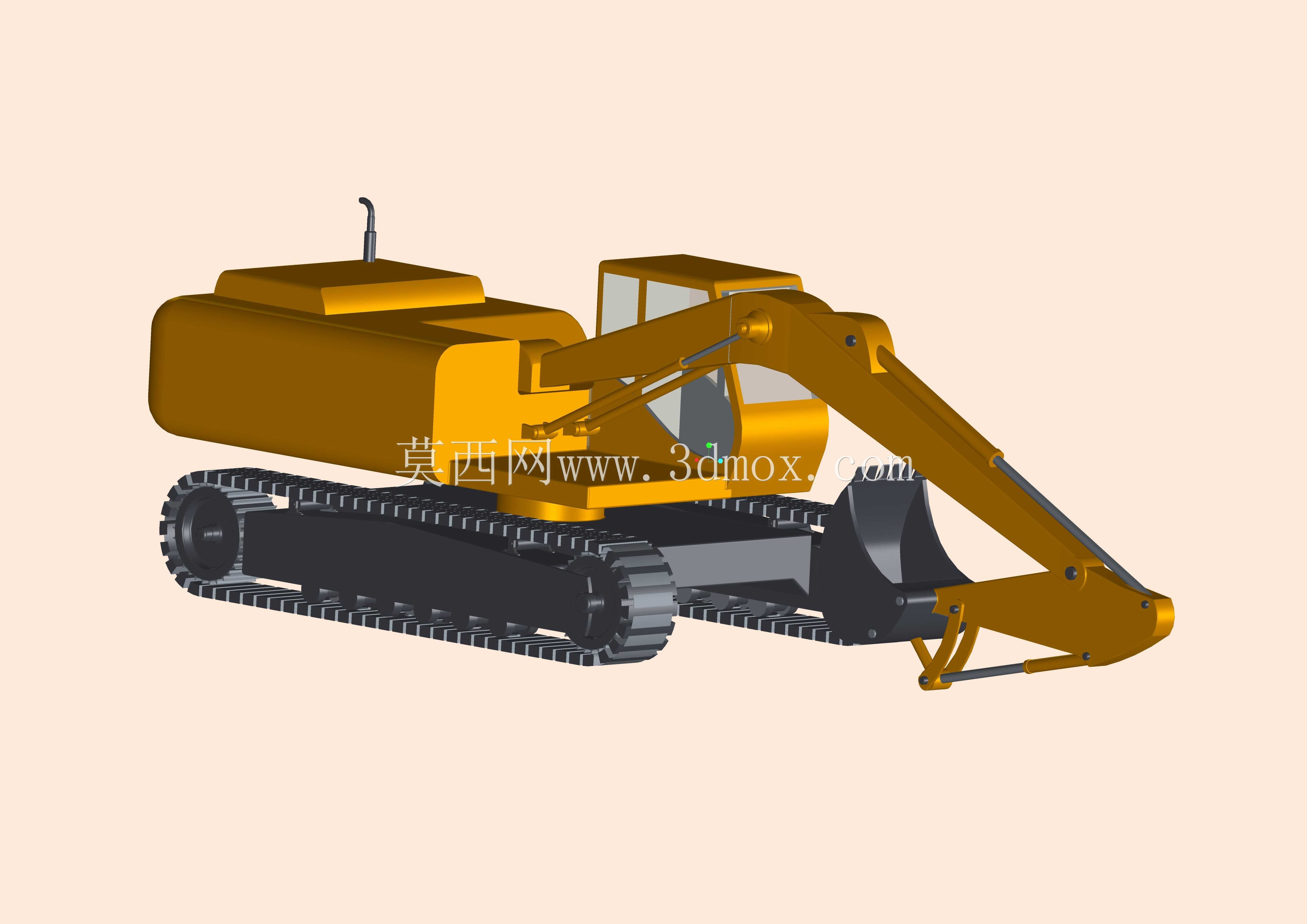

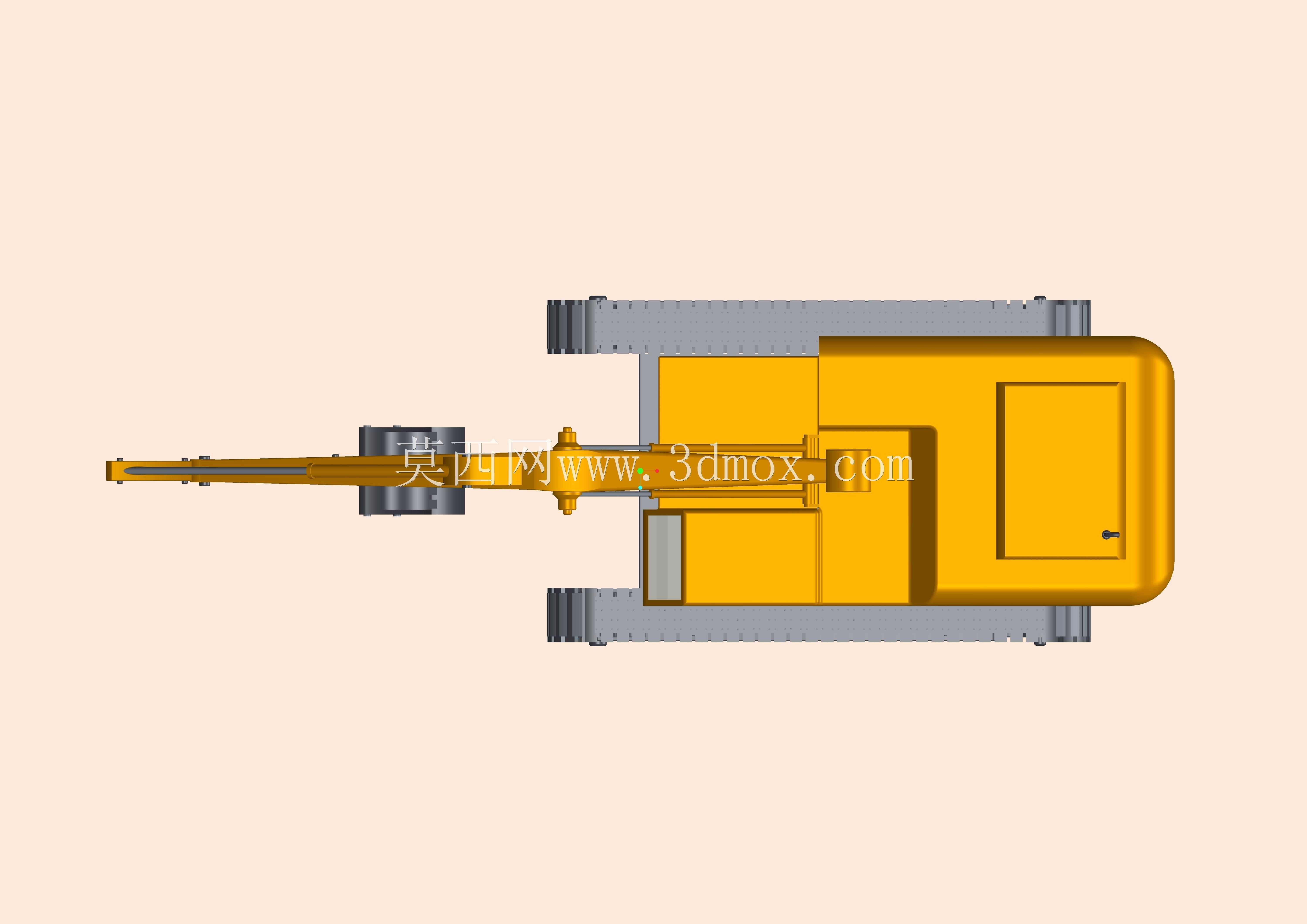

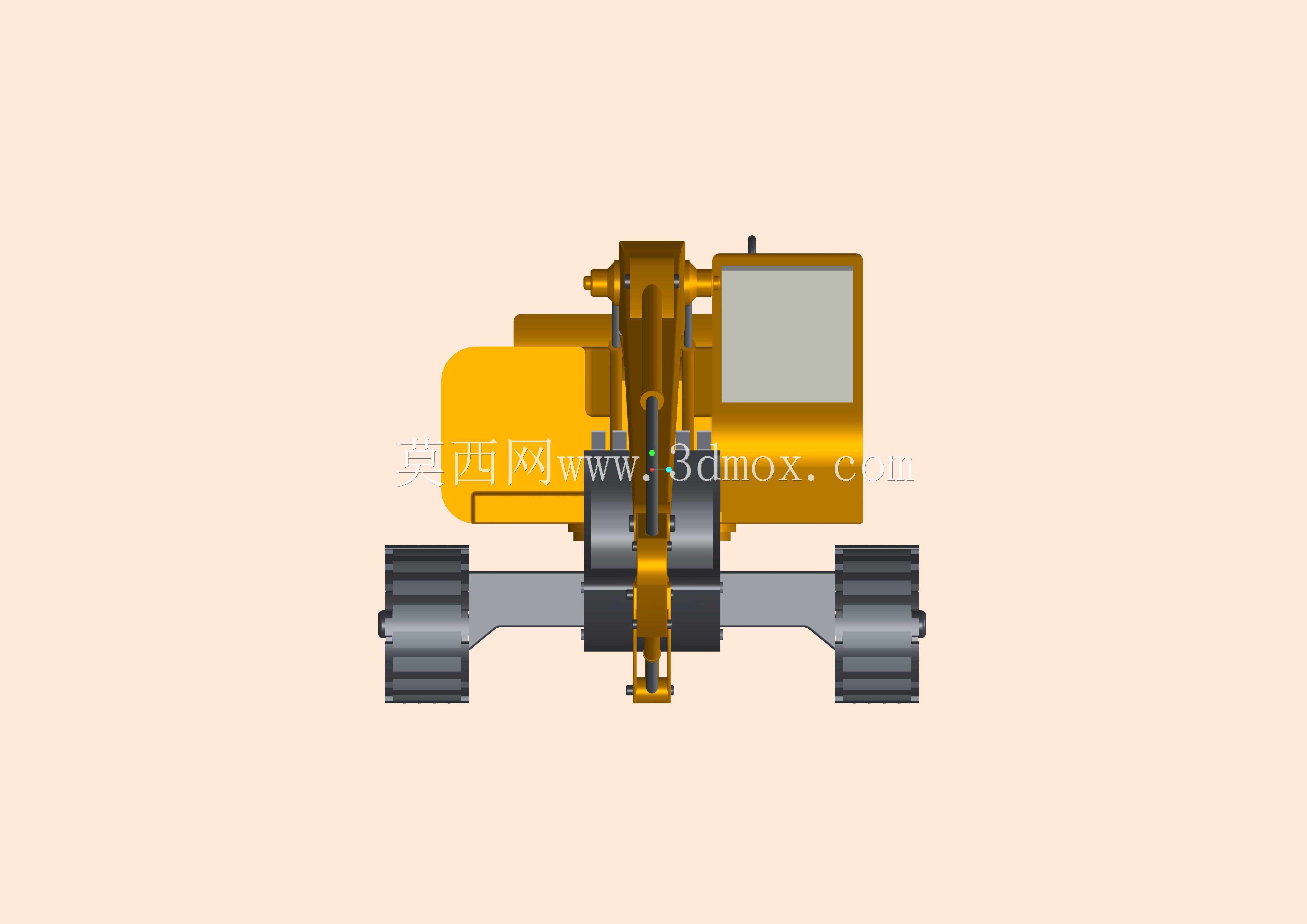

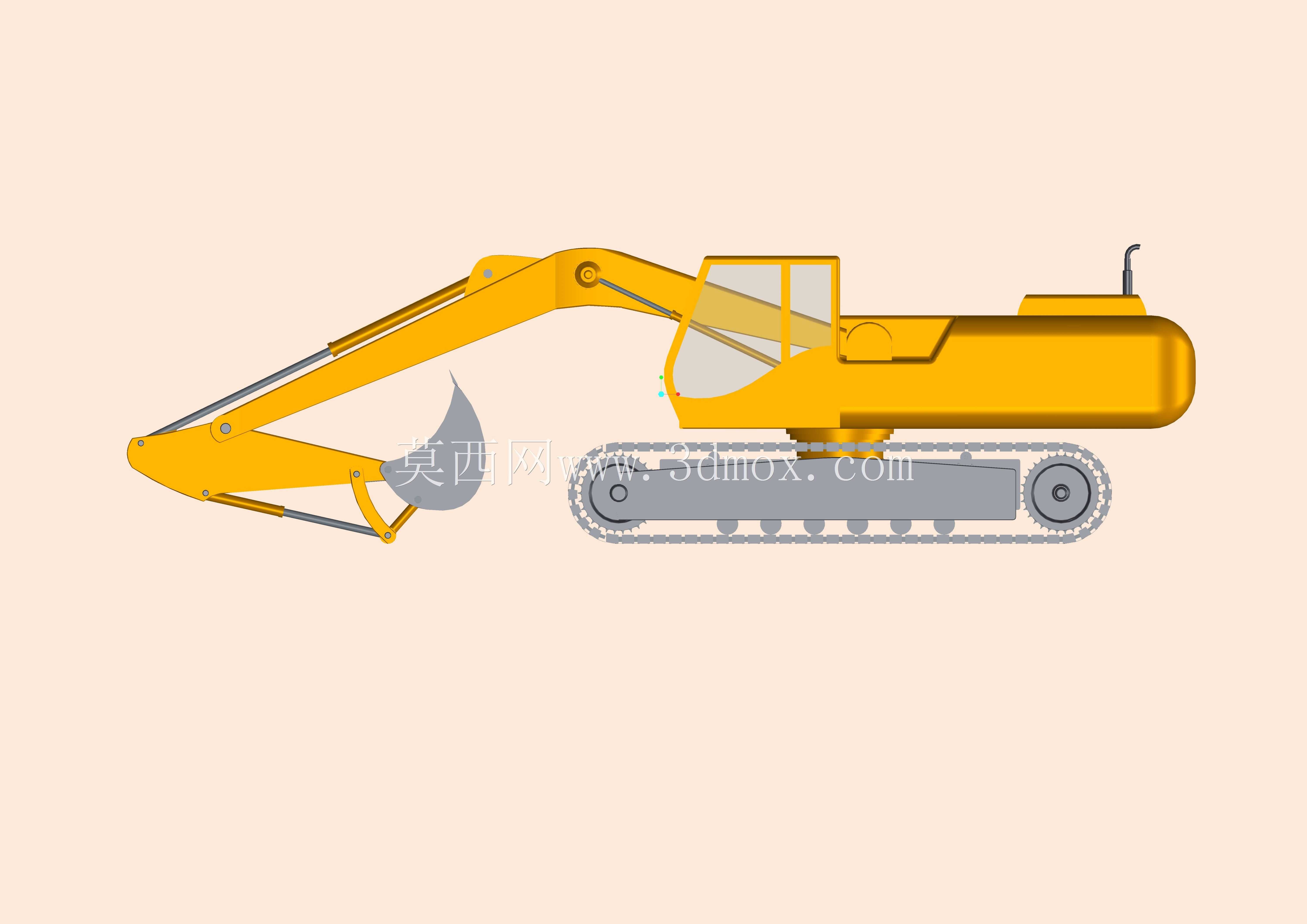

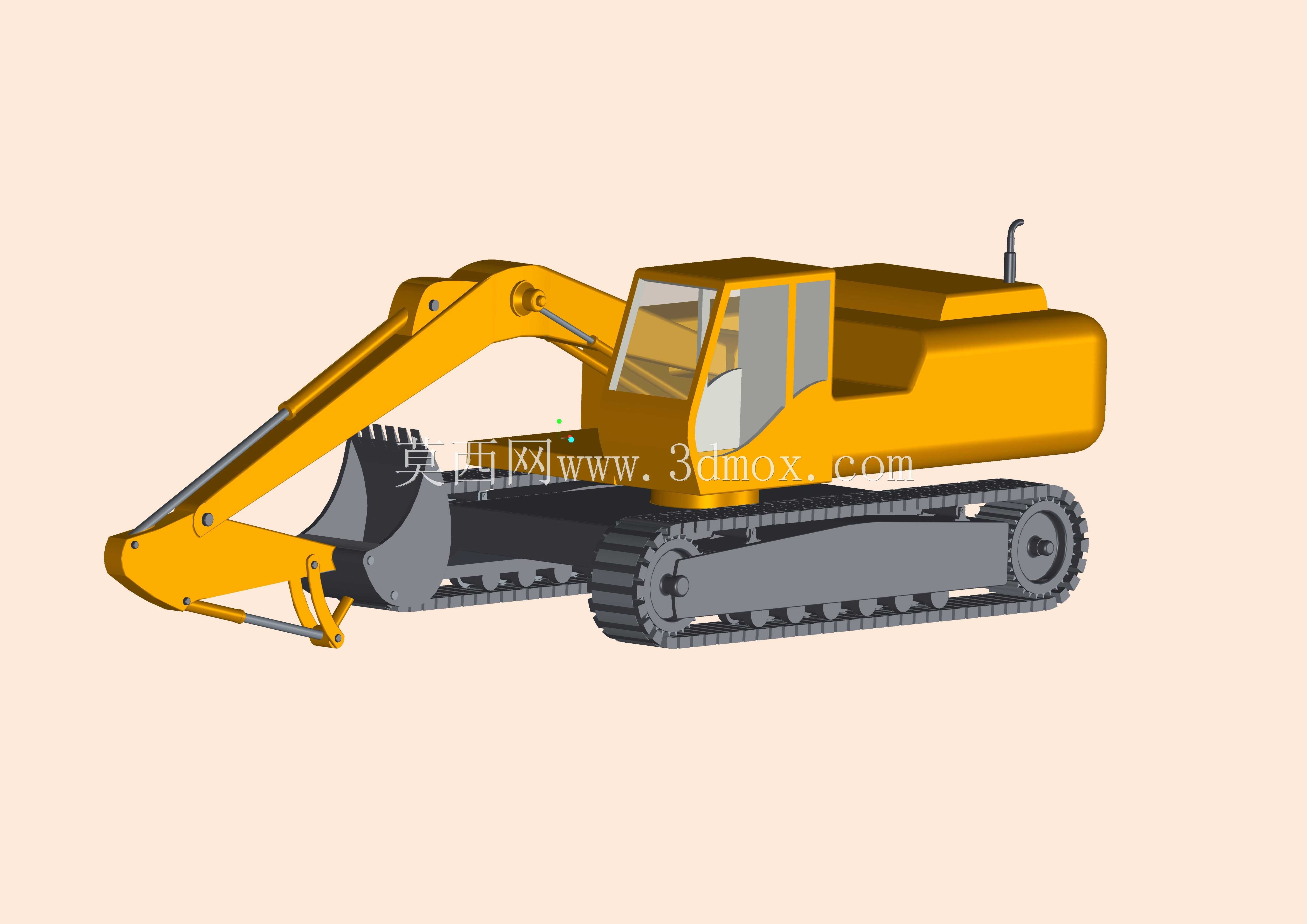

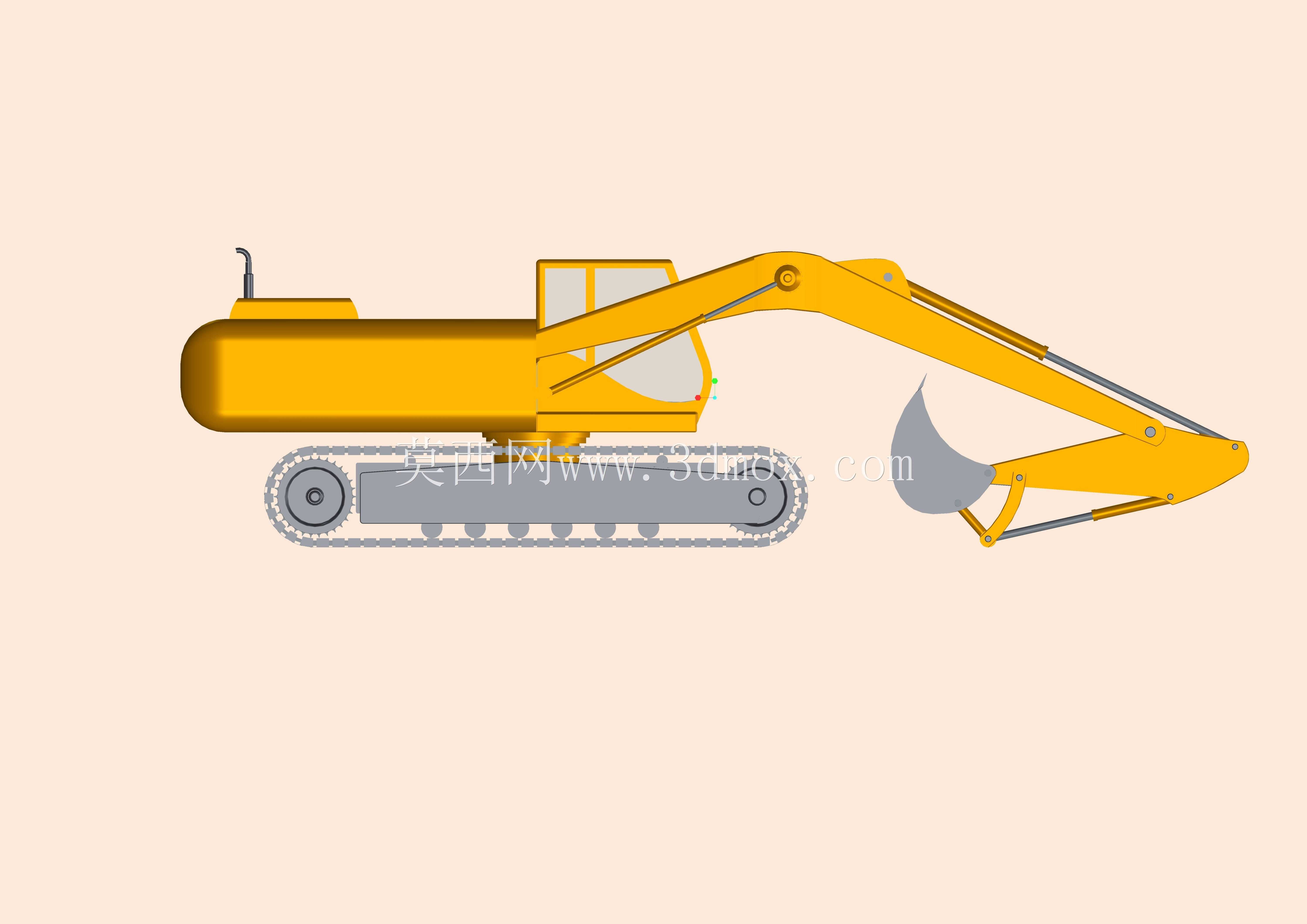

履带式液压挖掘机整机结构三维设计

这款履带式液压挖掘机的三维结构设计，紧密围绕土方作业、矿山开采、基建施工、市政工程等核心应用场景展开，充分匹配不同工况下的作业需求。在露天矿山剥离覆盖层、矿料采装作业中，该设备可凭借稳定的履带底盘适应崎岖不平的矿场地面，配合大推力动臂、斗杆结构完成重载物料的铲装与转运；在城市道路修建、管网铺设、基坑开挖等市政基建场景中，可灵活调整作业幅度与挖掘深度，适配狭窄施工区域的作业要求，同时可通过更换属具完成破碎、平整、物料抓取等拓展作业，覆盖从土方开挖到场地整备的全流程施工需求。设备的核心功能围绕挖掘作业全流程设计，工作装置采用铰接式动臂、斗杆配合铲斗的结构，通过液压油缸驱动实现各关节的灵活摆动，可完成下挖、提升、回转、卸料的完整作业循环，上部转台可实现360度全回转，无需频繁调整整机位置即可完成大范围作业面的物料转移，大幅提升作业效率。行走机构采用履带式设计，增大与地面的接触面积，降低接地比压，可在松软泥泞、碎石遍布的复杂地面稳定行走，避免陷车风险，同时履带架与行走驱动轮、导向轮、托链轮的配合设计，保证行走过程的平顺性与承载能力。设计过程中优先考虑作业性能与结构可靠性的平衡，工作装置的各铰接点位置经过反复校核，确保挖掘力在各个作业姿态下都能满足重载作业要求，同时避免油缸行程出现干涉；上部车体的布局充分考虑配重与工作装置的力矩平衡，在满斗作业时保证整机稳定性，避免倾翻风险；驾驶室的位置设计兼顾作业视野与操作空间，操作人员可清晰观察铲斗作业位置与周边环境，降低操作盲区。外形尺寸与安装边界的设计充分考虑运输与转场需求，整机宽度控制在常规平板运输车辆的装载宽度范围内，动臂在收纳状态下的整机高度符合道路运输限高要求，无需拆解即可完成常规公路转场；各液压管路的排布预留足够的安装与检修空间，管路走向避开运动部件的干涉区域，同时方便后期维护时的拆装更换；底盘的离地间隙满足崎岖路面的通过性要求，可跨越常规施工场地的障碍物，底部护板的设计可避免行走过程中碎石磕碰液压油箱、发动机底壳等核心部件。
