遥控竞速赛车整车结构三维设计方案

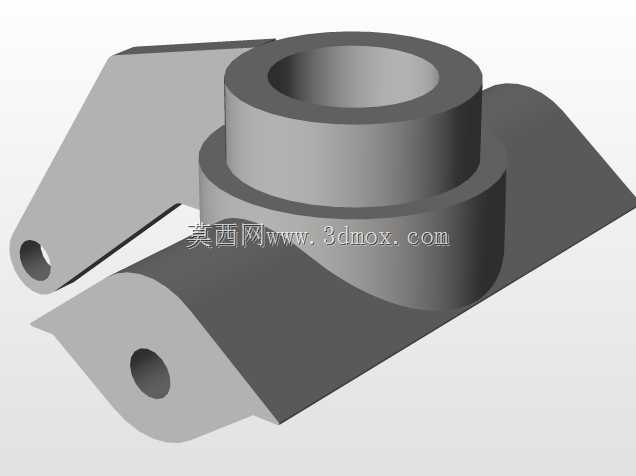

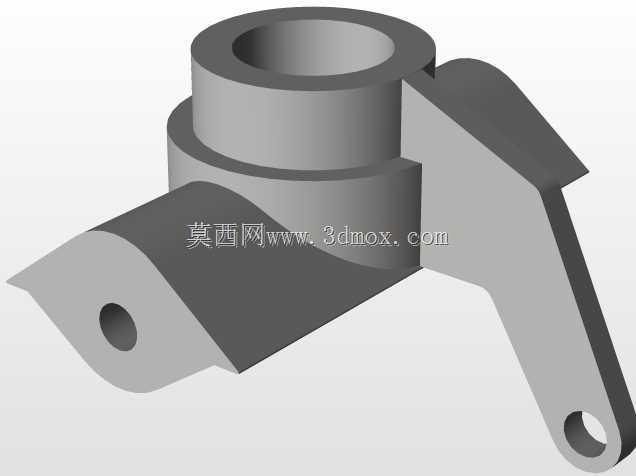

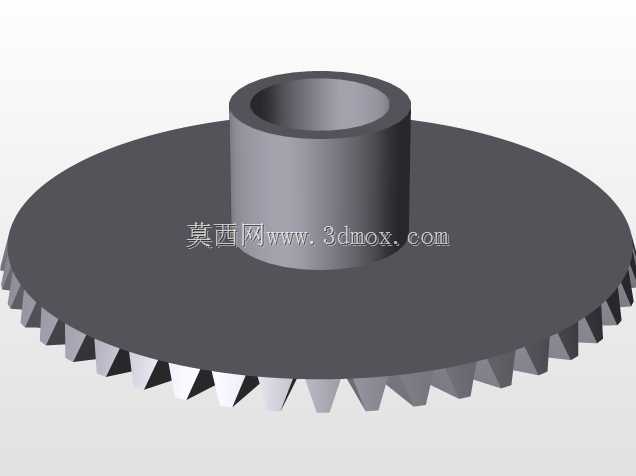

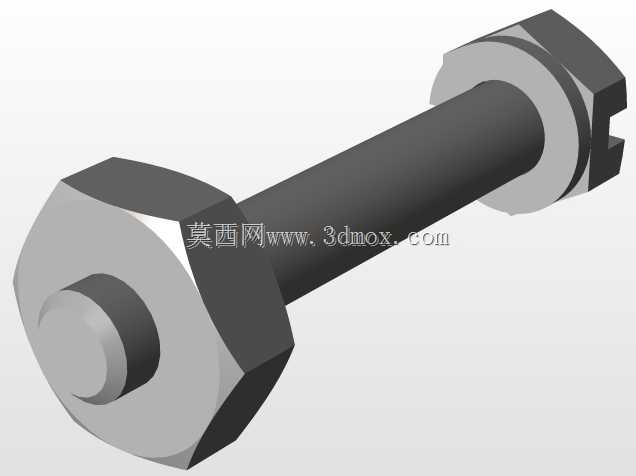

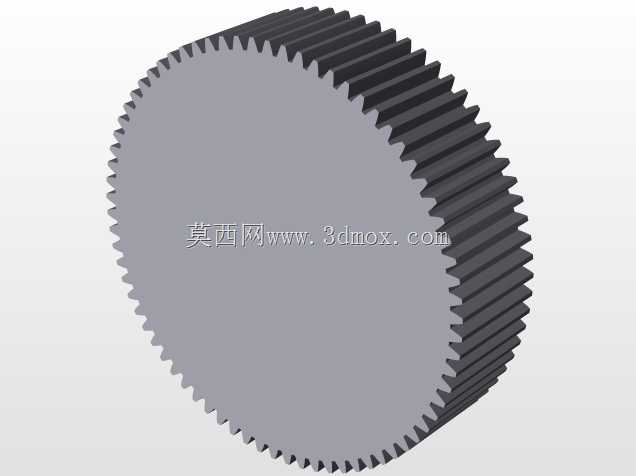

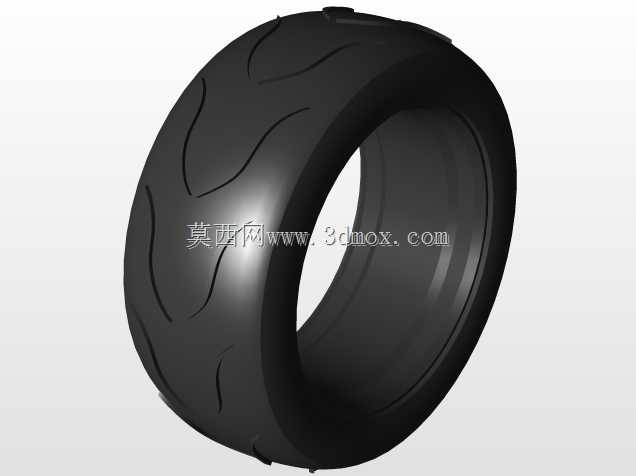

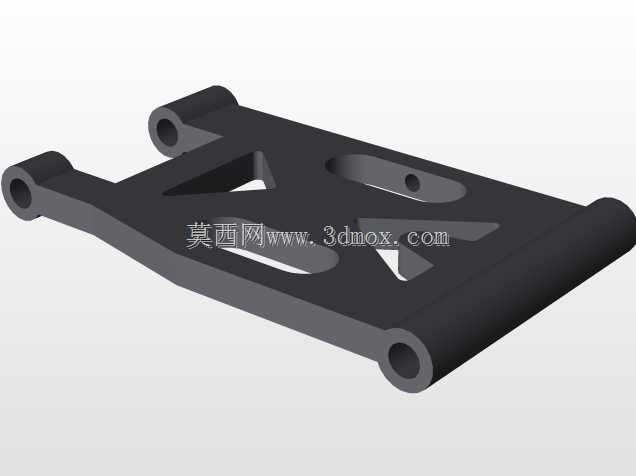

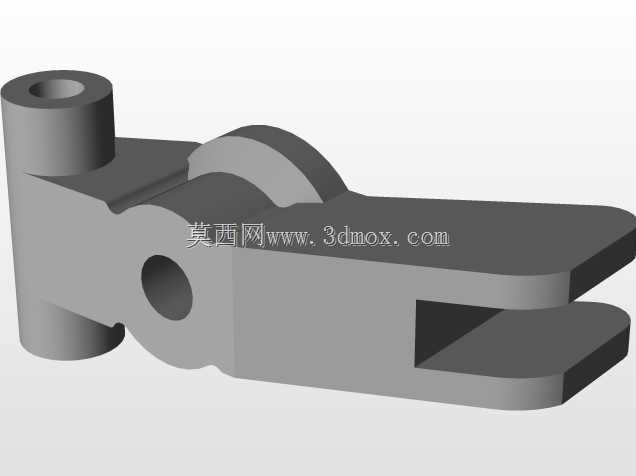

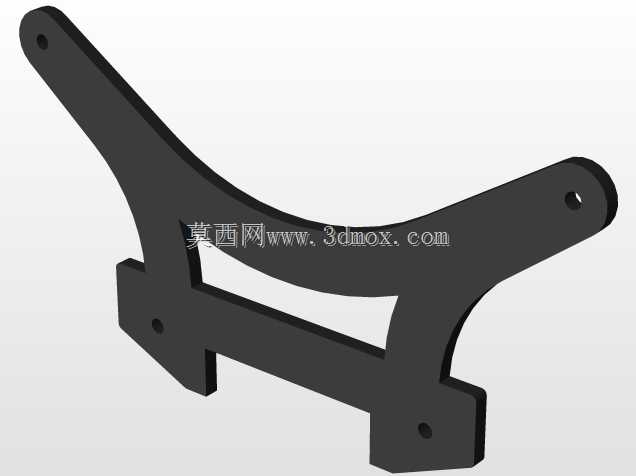

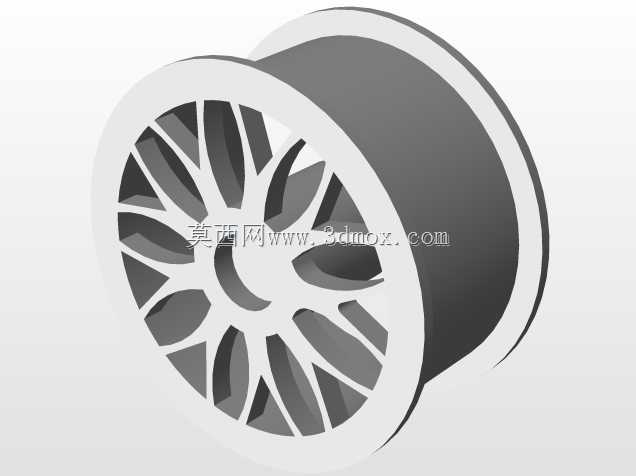

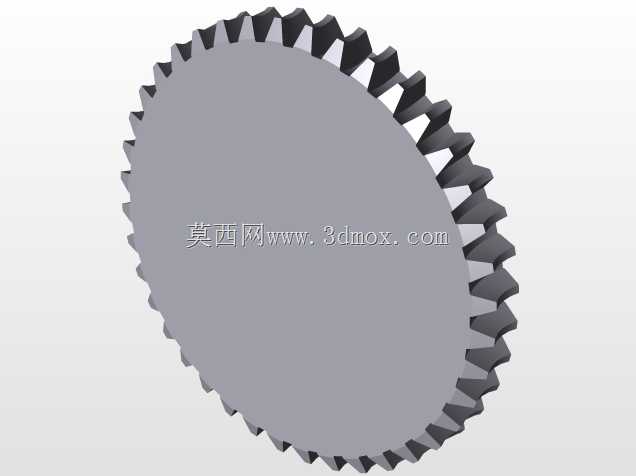

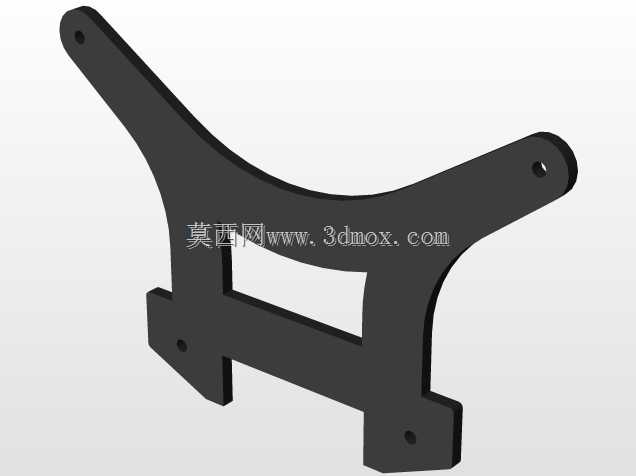

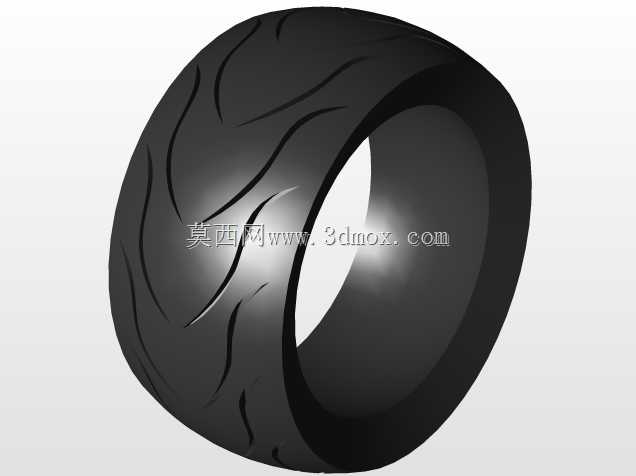

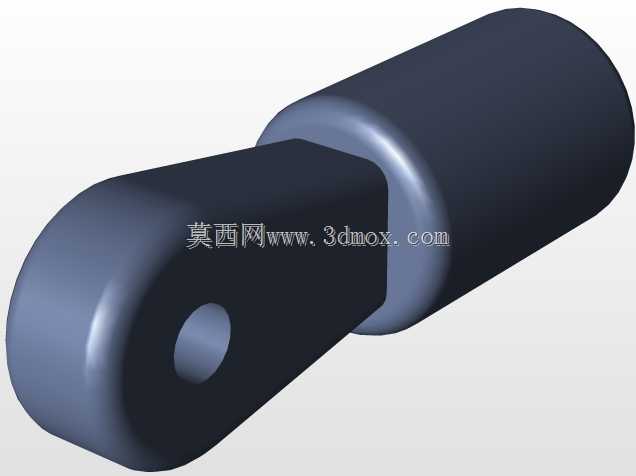

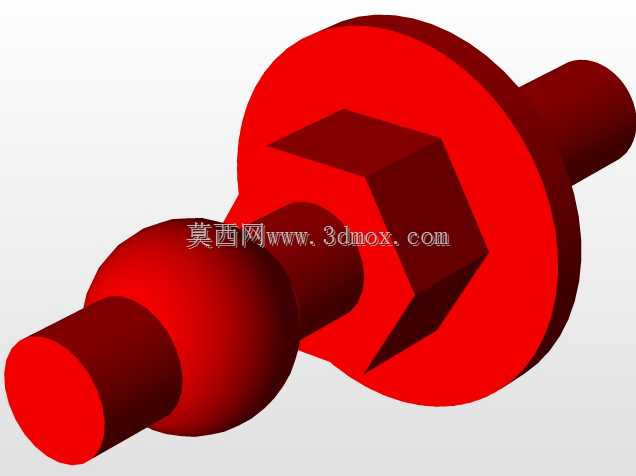

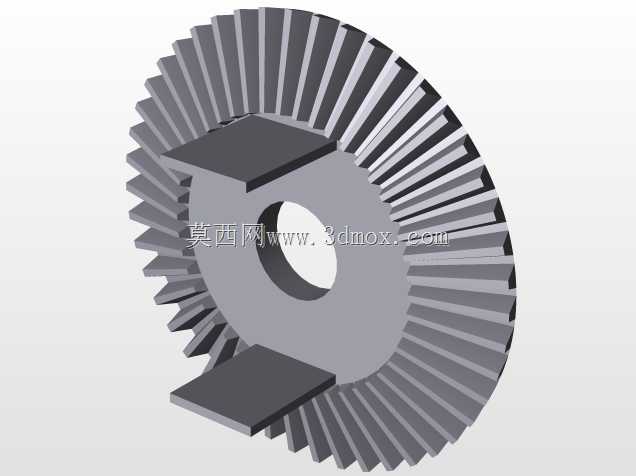

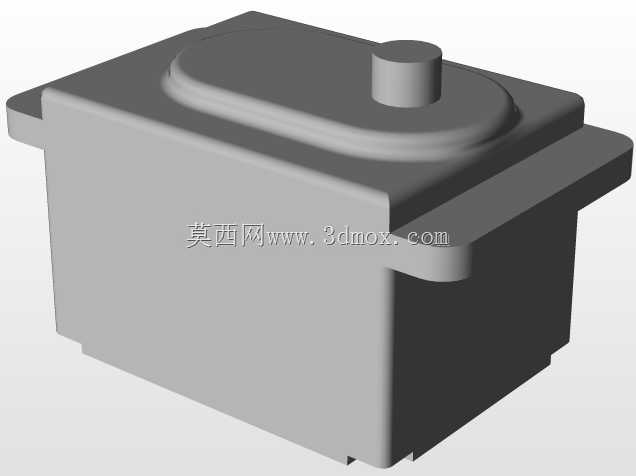

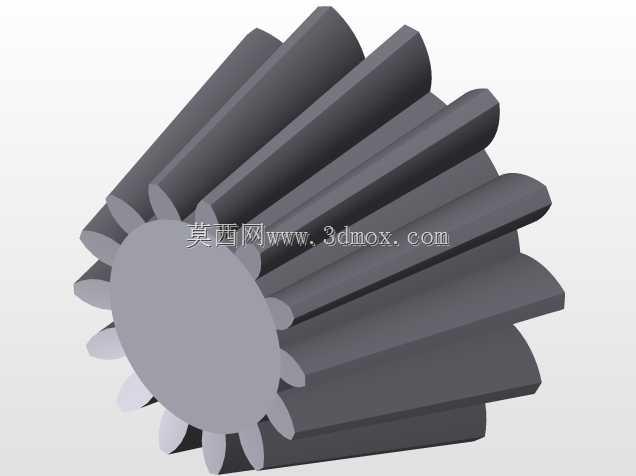

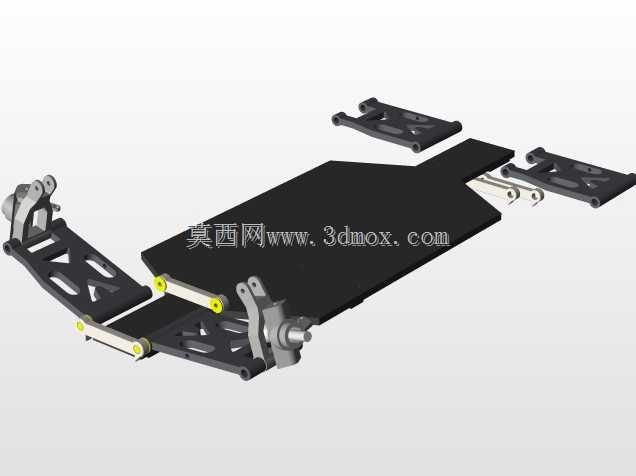

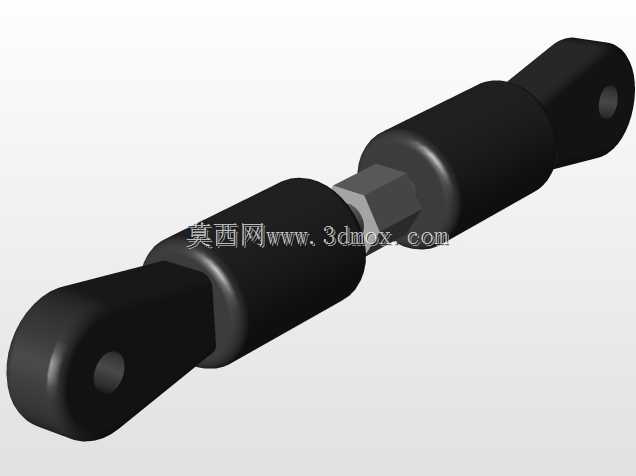

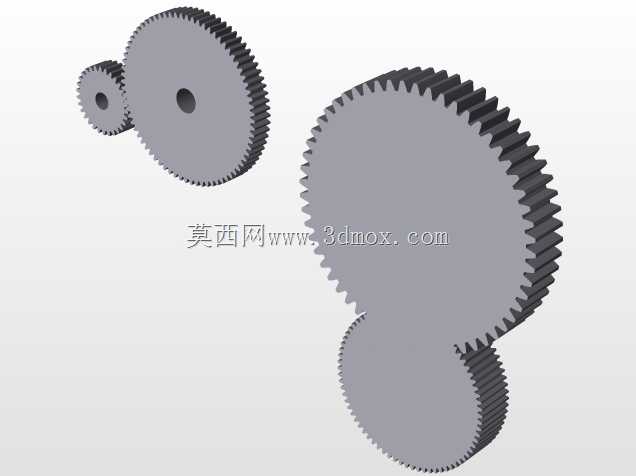

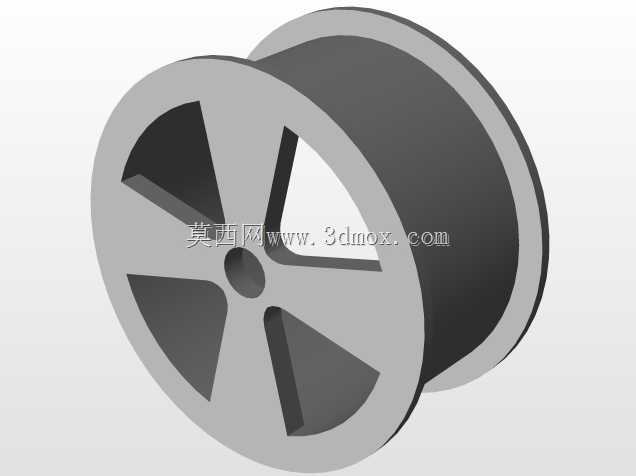

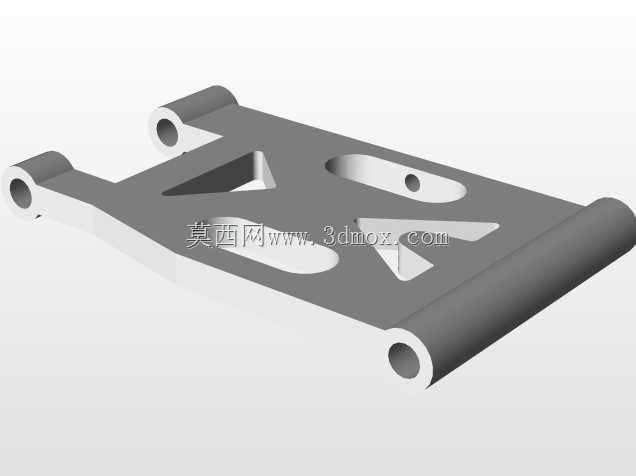

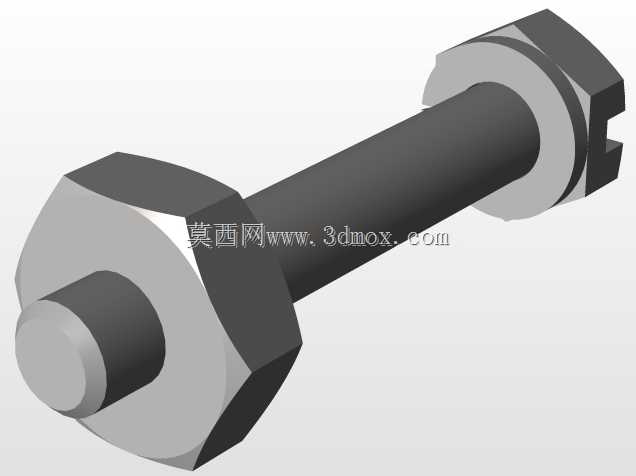

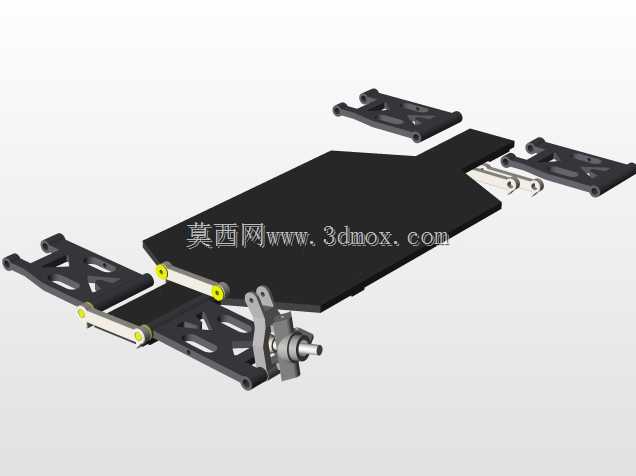

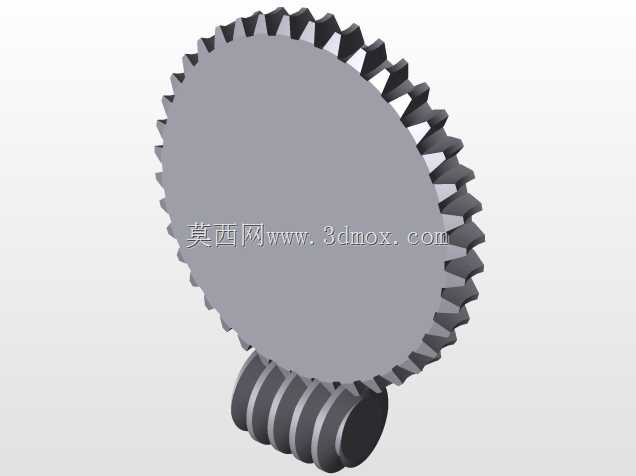

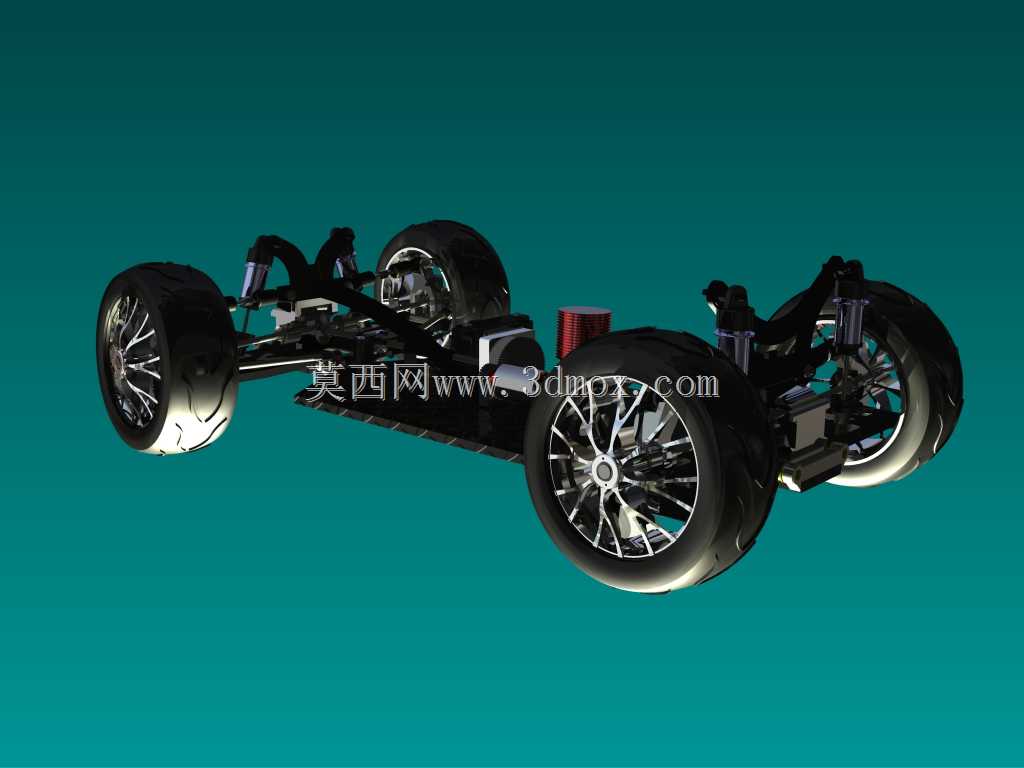

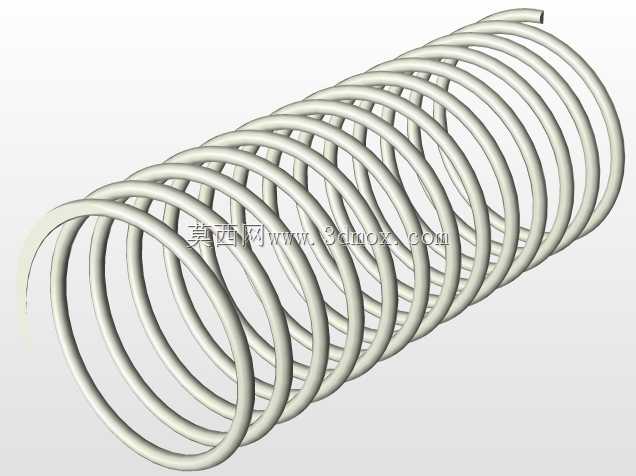

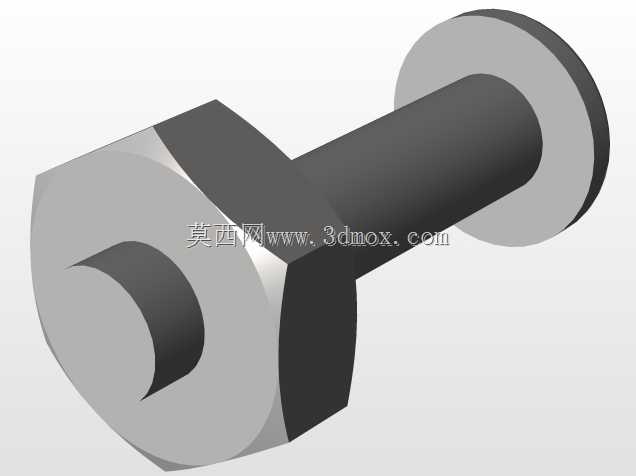

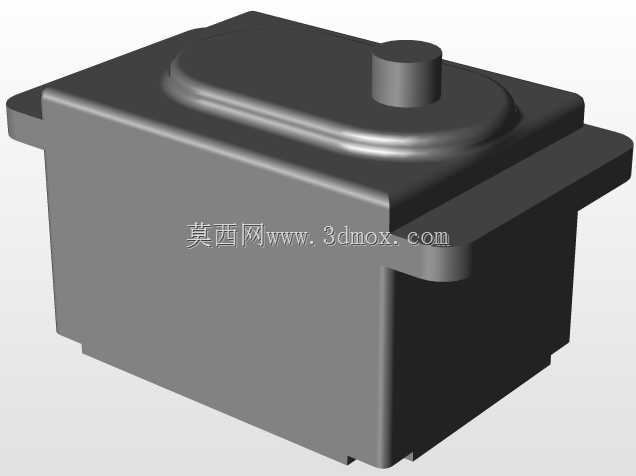

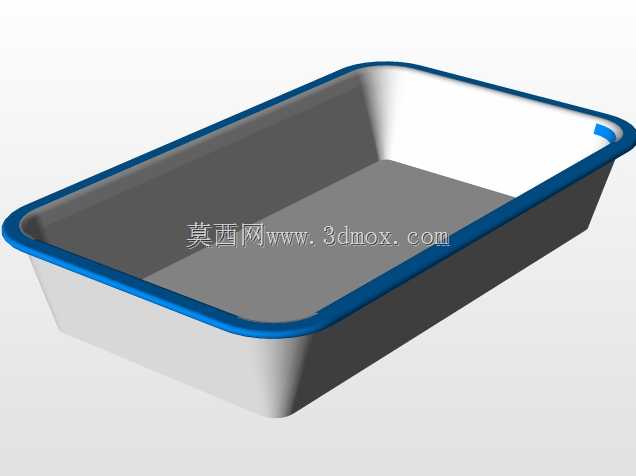

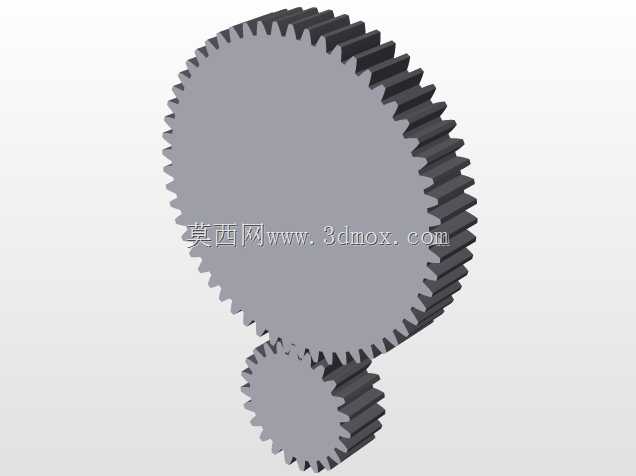

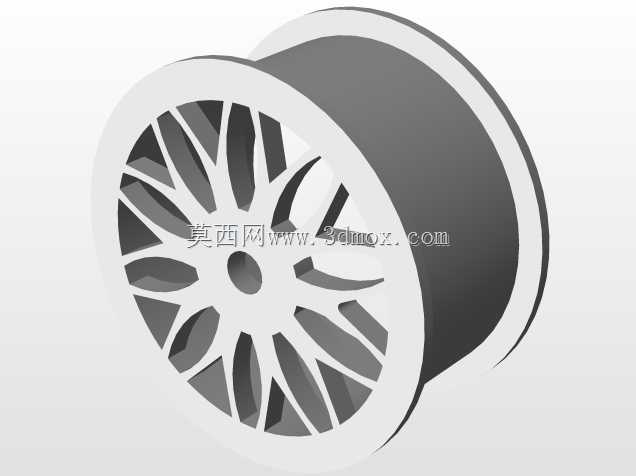

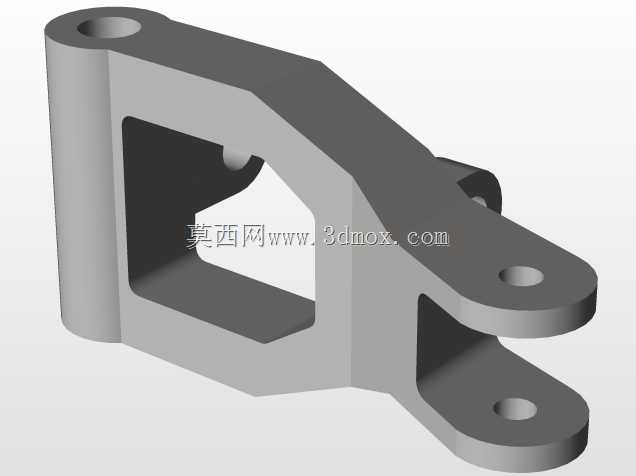

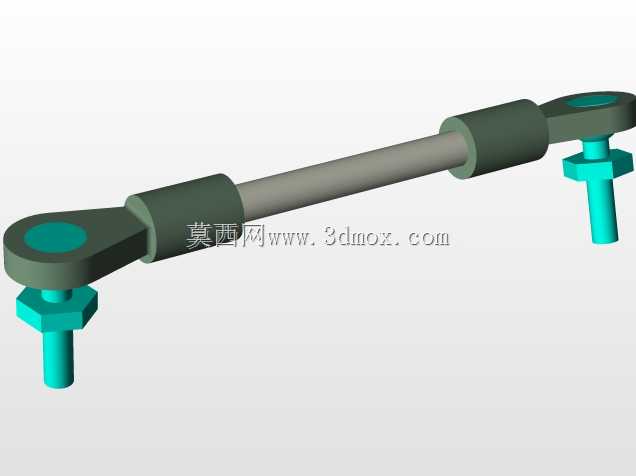

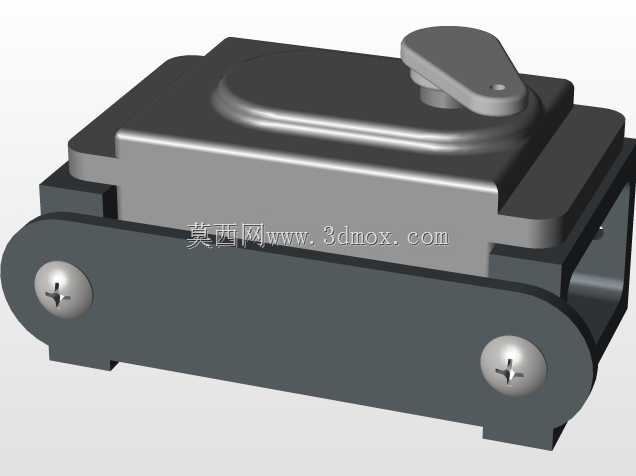

这款遥控竞速赛车的三维结构设计，主要面向民用休闲娱乐、青少年科创教学、小型竞速赛事三大核心应用场景，既可以作为模型爱好者改装调校的基础载体，也能作为机械结构教学的具象演示教具，还可适配1:10比例室内外遥控竞速赛事的参赛改装基底。在实际用途层面，该设计完整覆盖了遥控赛车从动力传递、行驶转向到冲击缓冲的全链路功能需求，能够实现高速行驶下的稳定姿态控制、小半径灵活转向、颠簸路面的震动过滤，满足不同铺装路面的行驶要求。从功能特性来看，整车采用模块化拆分设计，将动力舱、驾驶舱、传动舱、悬挂组件、行走轮组做了独立的结构划分，各模块之间通过标准化卡扣与紧固件连接，既方便后期针对不同赛事场景更换升级配件，也能在部件损坏时快速拆装修复，无需整体更换车体。动力传输路径做了顺滑的结构优化，减少传动过程中的动能损耗，转向机构预留了舵机安装的精准定位槽位，可适配不同扭矩规格的标准舵机，悬挂系统采用独立摇臂结构设计，能够在车辆飞跃落地、经过起伏路面时有效吸收冲击能量，避免硬连接结构出现形变断裂。设计思路上，整体优先兼顾轻量化与结构强度，车身壳体采用流线型曲面造型，在降低高速行驶风阻的同时，预留了电池、接收机、电调等电子元件的规整安装空间，所有电子元件的安装位都做了走线槽与固定卡扣设计，避免车辆剧烈行驶时线束晃动干扰传动结构。外形尺寸方面，整车长度控制在420毫米以内，宽度控制在190毫米以内，高度控制在120毫米以内，符合主流1:10比例遥控赛车的尺寸规范，安装边界上，轮距设定为168毫米，轴距设定为260毫米，轮胎与轮拱之间预留了15毫米的上下跳动行程，转向时前轮与轮拱内侧预留了8毫米的安全间隙，不会出现转向打满时轮胎摩擦车身壳体的问题，底盘最低离地间隙为18毫米，能够适配大多数平整铺装路面与轻度非平整路面的行驶需求，不会出现底盘剐蹭地面凸起的情况。
