曲面连续式便携影像采集镜头造型

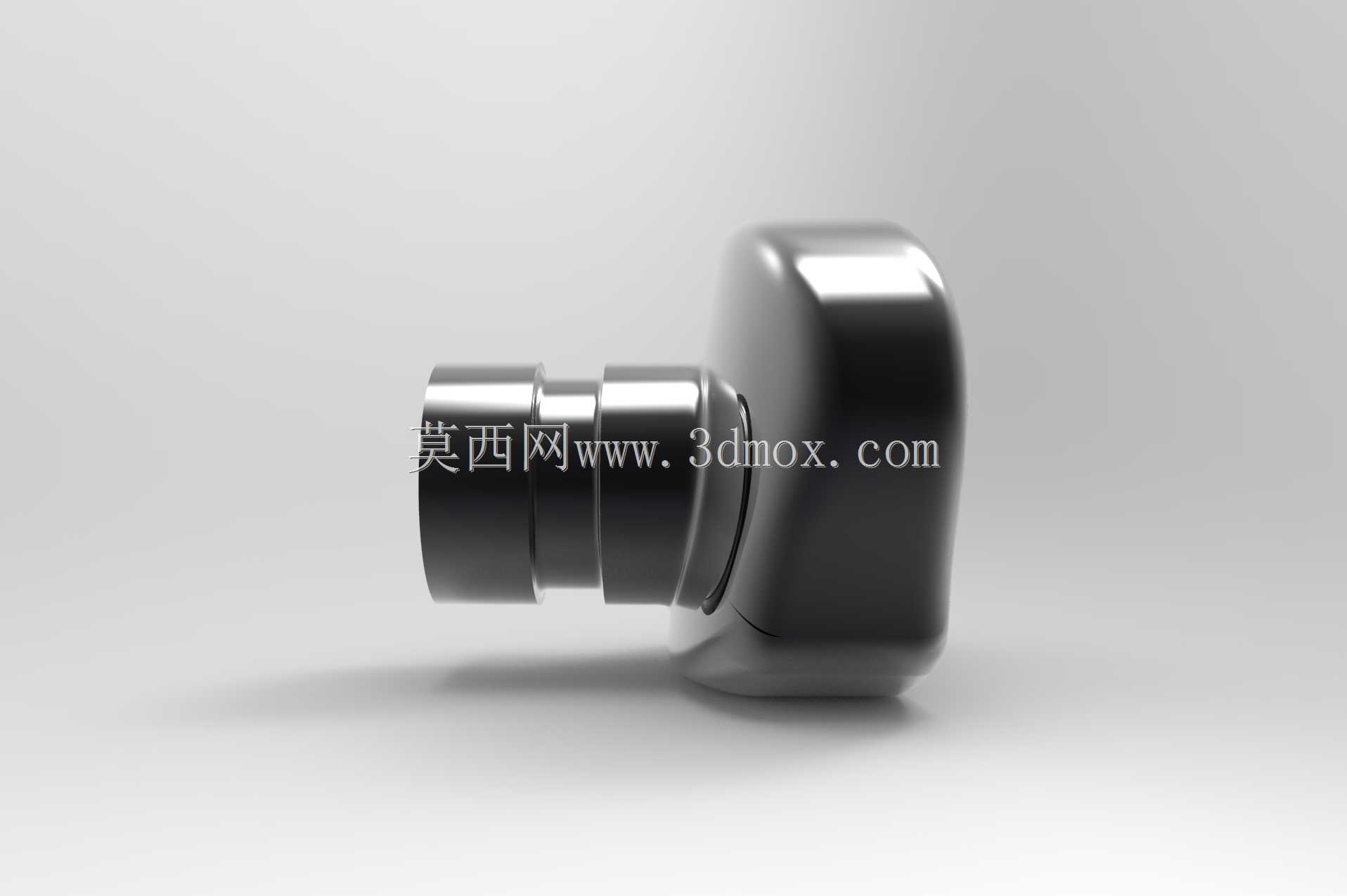

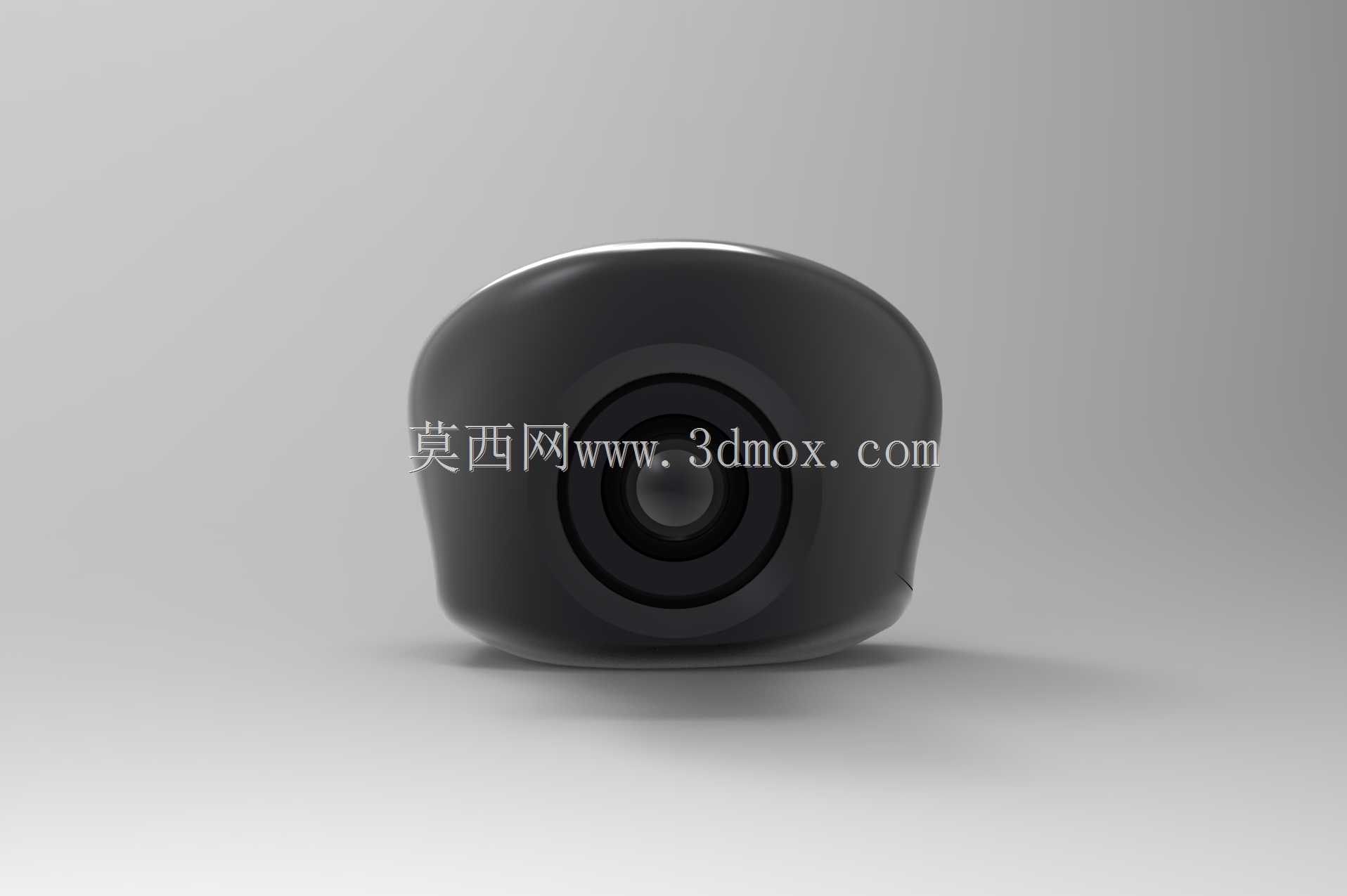

　　该造型围绕小型影像采集端的握持壳体与镜头筒衔接区域展开，处理重点不在常规实体堆叠，而在多段曲面之间的过渡质量。前端圆筒部分承担光学组件的安装边界，内壁需要预留镜片、隔圈和压紧环的同轴空间，因此外圆虽然采用阶梯式收束，各段直径差却不能随意变化；每一级台阶既要给装配工装留下夹持面，也要避免壁厚突变导致后期壳体成型时出现缩痕。后侧握持块采用自由曲面，轮廓从镜头轴线向外平滑扩张，形成贴近掌心的饱满形态，曲面与圆筒相交处没有使用生硬的倒角拼接，而是通过桥接曲面完成连续过渡。

　　从建模逻辑看，这类结构最容易出现的问题是曲面接痕。普通拼接只能保证位置重合，斑马线分析时会在接缝处明显折断；G1连续可以让相邻曲面切线方向一致，阴影过渡不再有尖锐折线，但高光仍会在边界附近产生速率变化；G2连续则进一步约束曲率，使高光带沿壳体自然滑动，适合外露面长期被视觉观察的消费类影像设备。实际建模中，前端圆筒属于规则回转特征，后侧壳体属于自由有机曲面，两者数学属性不同，不能直接求交后倒圆角。需要先确定镜头筒的安装轴线、端面限位位置和壳体包覆范围，再在相交区域提取控制线，利用四边面重构过渡带；过渡面的一端匹配回转面的曲率，另一端逐步融入手持壳体的大面。

　　在设备用途上，该形态可对应便携拍摄装置、外置影像模块或桌面视觉采集终端的前端组件。镜头筒朝向被采集对象，后侧曲面承担握持、支撑和内部器件容纳功能。若用于手持场景，壳体最宽处需要避开镜头受力轴线，使手指包裹区域与镜头中心线形成稳定夹角；若用于固定支架场景，底部曲面则应提供较平缓的支撑轮廓，便于后续增加转接座或防滑垫。模型中没有割裂式装饰棱线，目的是让外壳在喷涂、阳极氧化或哑光塑料成型后保持统一光影，也减少灰尘在窄槽内积聚。

　　尺寸边界方面，前端多级圆筒的外径应服从光学件选型，最大外圆通常作为镜片压圈的装配基准，末端小圆柱可作为遮光罩或保护盖的配合段。圆筒伸入壳体的深度需要覆盖传感器板与镜头座的连接区域，不能因追求外观轻薄而压缩法兰安装空间。后侧有机壳体的外轮廓比镜头筒宽，内部可布置电路板、连接排线和固定柱；壳体与镜头筒相交的根部应保留足够壁厚，使螺丝锁紧力能够传递到连续壁面上，而不是集中在薄肋位置。

　　结构评审时，可先剖切检查镜头轴线与壳体重心的相对位置，再通过曲率梳判断过渡面是否存在局部凹陷。外露大面应避免出现曲率反复波动，因为这类波动在数模中看似微小，实物经过高光表面处理后会被放大。安装边界上，镜头前端面到壳体后端的总长决定包装内托和支架开口尺寸；壳体最大宽度决定手持舒适度和防护套空间；底部轮廓若要放置在工作台面上，还需确认接触区域不是单一尖点，而是具有一定面积的稳定支撑带。

　　该作品的价值在于把规则光学接口与自由有机外壳放在同一建模任务中处理：回转段保证装配逻辑清晰，自由段改善握持与视觉整体性，中间过渡面则通过G1、G2连续性控制消除形态冲突。对于从事消费电子、视觉终端和小型通讯外设结构设计的人员，这种曲面搭建方式可直接用于镜头模块、手持检测设备和便携采集装置的外观与结构协同验证。
