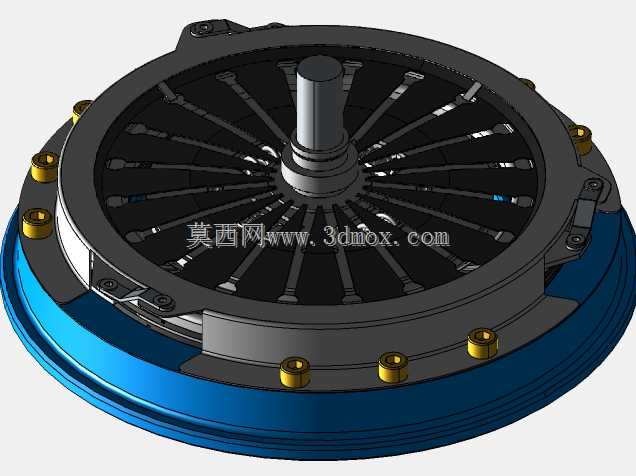

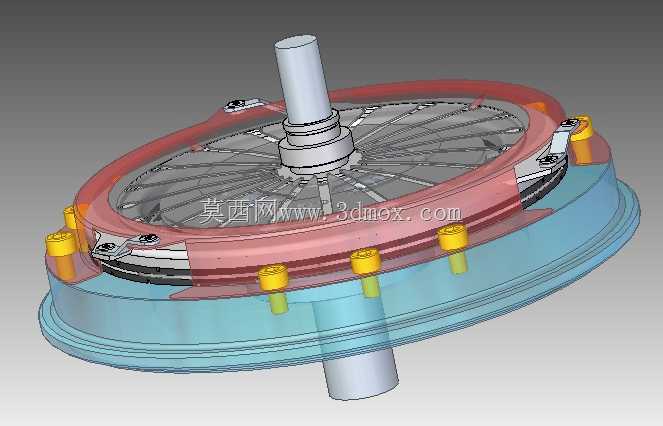

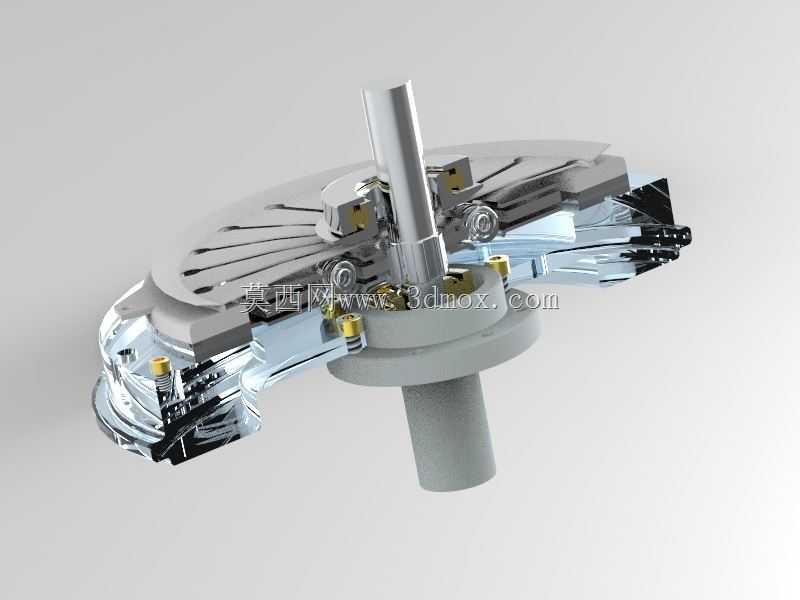

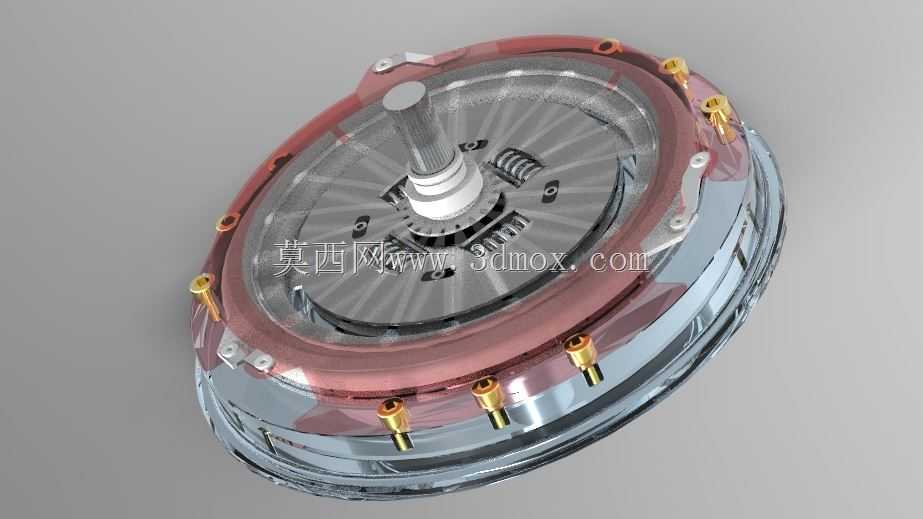

汽车传动系统膜片弹簧离合器结构设计

膜片弹簧离合器是汽车手动传动系统中的核心动力衔接部件，主要搭载于前置前驱、前置后驱的乘用车辆与轻型商用车辆传动链路中，安装在发动机飞轮输出端与变速器输入轴之间，承担着动力切断、平顺接合、过载保护的核心作用，直接决定车辆起步平顺性、换挡流畅度与传动系统的使用寿命。

该结构采用膜片弹簧作为核心压紧元件，替代传统螺旋弹簧与分离杠杆的组合结构，整体轴向尺寸大幅压缩，能够适配乘用车紧凑的动力舱安装空间，安装边界可适配直径200mm至280mm范围的飞轮安装端面，轴向总厚度控制在70mm至95mm区间，无需额外拓展动力舱的预留安装空间，可直接匹配多数小排量至中等排量燃油车的动力输出参数。

从功能特性来看，膜片弹簧具备非线性的弹性特性曲线，当摩擦片出现正常磨损时，弹簧压紧力几乎不会出现衰减，能够长期保持稳定的扭矩传递能力，避免传统螺旋弹簧结构随磨损出现的压紧力下滑、打滑丢转问题；在分离操作过程中，膜片弹簧所需的分离踏板力更小，能够有效降低驾驶员长时间操作的疲劳强度，同时结构集成度更高，零件数量比传统结构减少近30%，整体重量更轻，旋转过程中的动平衡精度更容易控制，高速运转时不会出现弹簧离心变形导致的压紧力波动，适配车辆高速行驶的传动稳定性需求。

设计过程中围绕扭矩传递需求完成参数匹配，首先根据发动机最大输出扭矩确定膜片弹簧的碟簧部分厚度、分离指数量与内锥高度，确保最大压紧力下能够传递的扭矩储备系数达到1.6至2.2区间，既避免动力传递过程中出现打滑，也能在传动系统承受冲击载荷时通过轻微打滑保护发动机与变速器核心零件；摩擦片采用径向开槽的减震结构，内置波形弹簧片与减震阻尼弹簧，能够吸收动力接合过程中的扭转振动，降低传动系统的共振风险，同时压盘采用大比热容的铸铁材质，背部设置散热筋结构，能够快速导出半联动状态下产生的摩擦热量，避免长时间半联动导致的摩擦片烧蚀问题。

安装结构上采用定位销与飞轮端面精准配合，分离指端面对应分离轴承的工作行程预留3mm至4mm的自由间隙，既避免正常行驶状态下分离轴承长期贴合运转导致的磨损，也保证踏板踩下时能够快速实现彻底分离，避免换挡打齿问题；整体结构的支撑环采用铆钉固定在离合器盖上，长期反复分离接合过程中不会出现松旷移位，传动效率始终保持在95%以上，能够覆盖整车全生命周期的使用强度需求。
