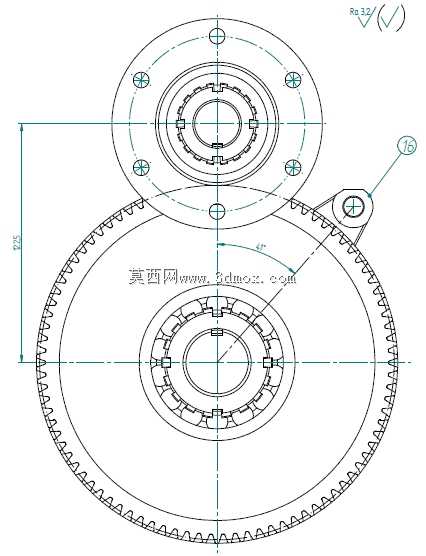

多输出轴扭矩分配传动装置结构设计

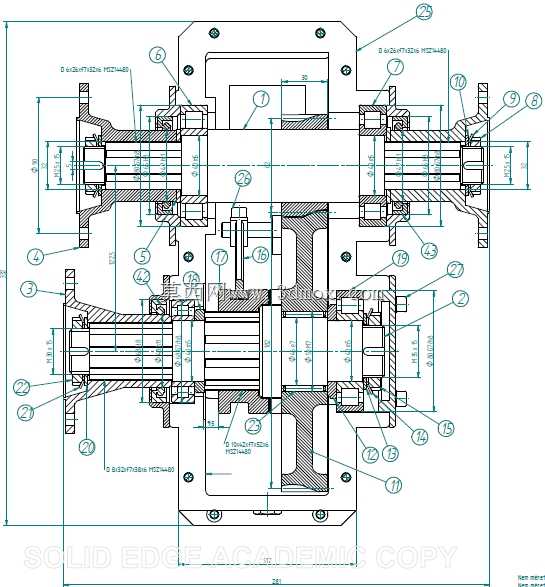

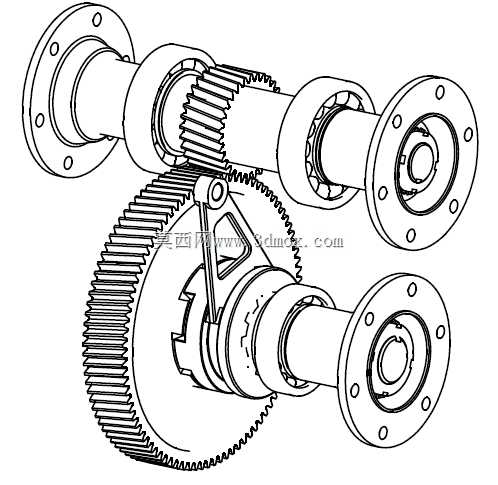

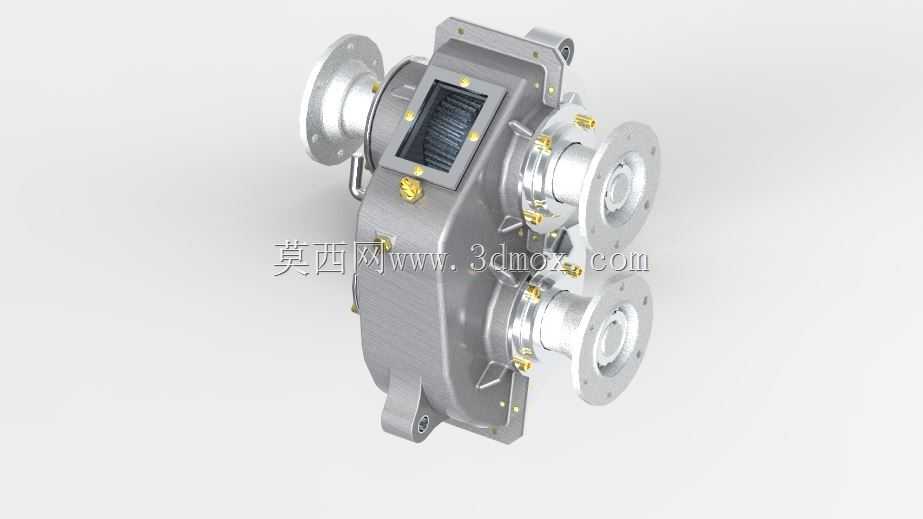

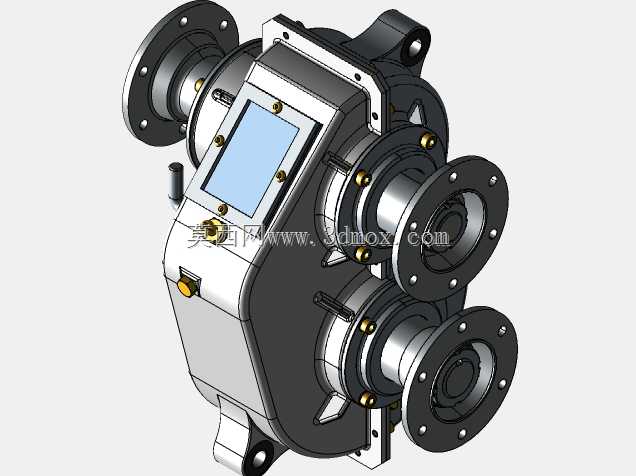

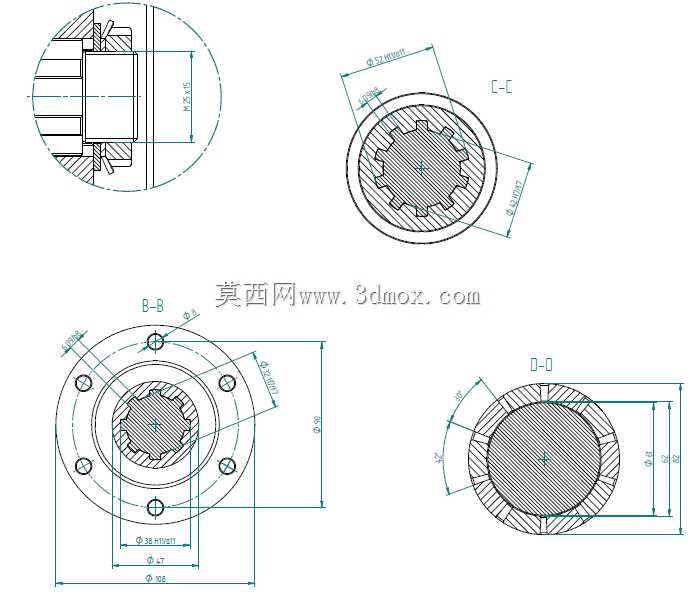

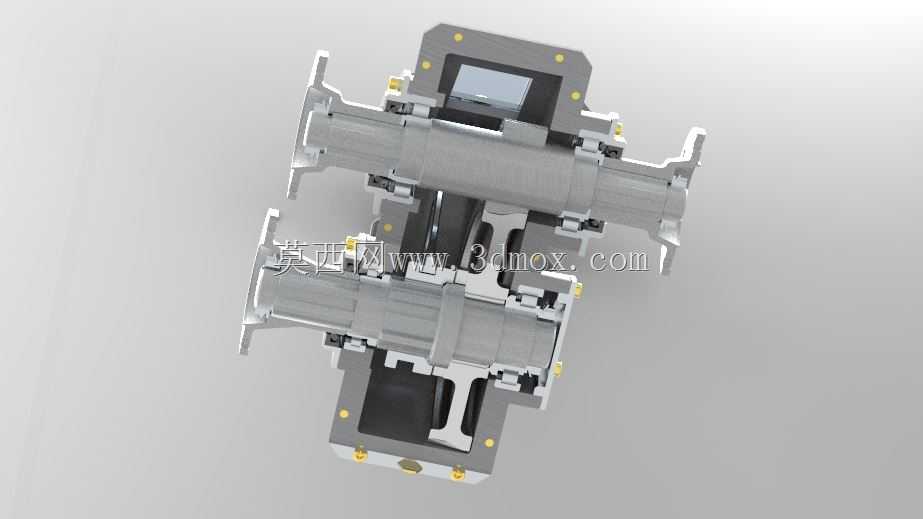

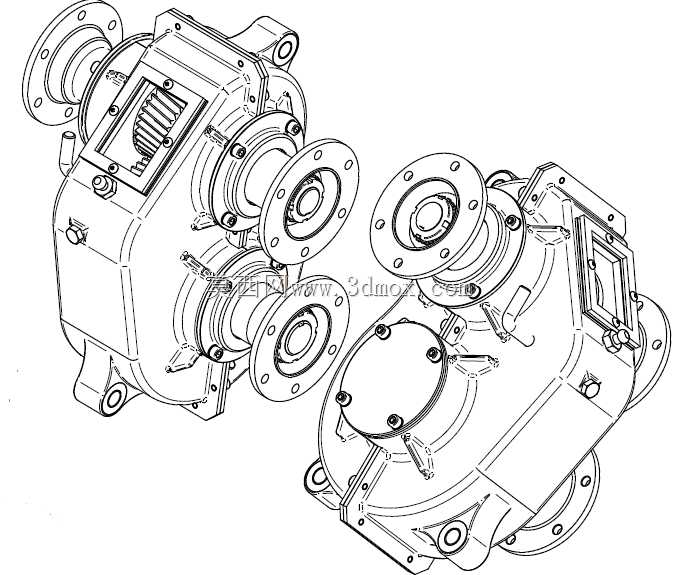

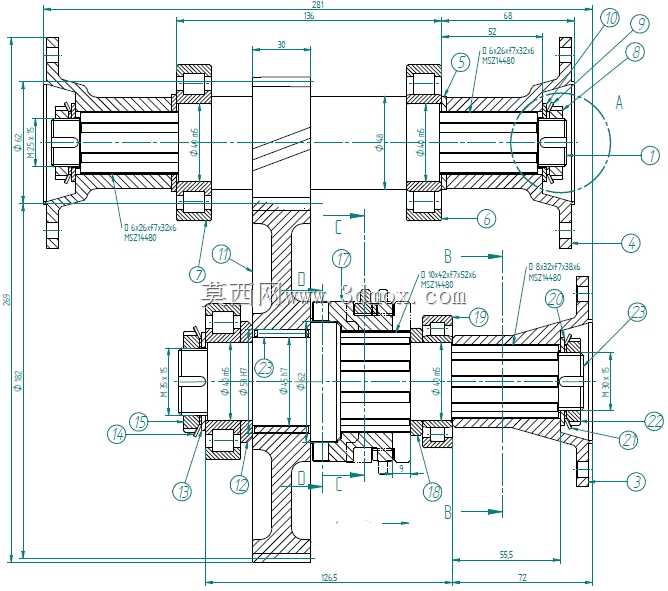

扭矩分配装置是动力传动系统中承担动力分流、扭矩匹配的核心部件，广泛应用于需要单动力输入、多点位同步扭矩输出的工业场景，常见于农用作业机械分动系统、特种工程车辆传动链路、多轴联动工业设备动力传输单元、小型航空地面保障设备传动模块等领域，能够将单一动力源输出的扭矩按照预设传动比稳定分配至多个输出端，保障各输出轴的扭矩输出同步性与负载匹配度，避免单路传动过载导致的部件损坏，同时简化整体传动链路的布局，减少冗余动力部件的配置，降低整套设备的制造成本与后期维护难度。这款扭矩分配装置采用封闭式箱体承载结构，整体外壳采用一体化铸造成型后做精加工处理，箱体结合面经过精密铣削保证密封性能，可有效阻隔外部粉尘、水汽进入箱体内部，同时防止内部润滑油脂渗漏，适配多粉尘、轻度潮湿的复杂工业作业环境。装置设置单路输入法兰接口与三路同轴度经过精准调校的输出法兰接口，输入轴与输出轴均采用高强度合金结构钢加工，轴肩位置做圆角过渡处理降低应力集中风险，轴端法兰预留标准安装孔位，可直接与外部动力输入部件、负载执行部件通过螺栓刚性连接，无需额外定制转接结构。内部传动采用圆柱斜齿轮组啮合传动方案，齿轮齿面经过渗碳淬火处理提升表面硬度与耐磨性能，齿轮啮合间隙经过精准配磨调整，既保证传动过程的平稳性，降低运行过程中的振动与噪音，又能减少齿面磨损，延长装置整体使用寿命。箱体侧面预留透明观察视窗，可直观查看内部齿轮啮合状态与润滑油脂液位，无需拆解箱体即可完成日常运维检查；箱体上设置多个注油、排油接口，方便定期更换润滑油脂，同时各轴伸位置均配置组合式密封结构，兼顾动密封与静密封性能。从安装边界来看，装置底部设置带安装孔的固定支脚，可直接通过螺栓固定在设备安装基座上，整体外形紧凑规整，各输出轴的中心距、法兰端面距均按照通用传动安装标准设计，可直接替换同规格的传统分动扭矩分配部件，无需对原有设备的安装基座做大规模改造。设计过程中充分考虑了传动过程的受力分布，箱体内部设置多道加强筋结构提升整体刚性，可承受额定负载下的传动冲击，避免箱体受力变形导致齿轮啮合错位，保障扭矩传输过程的稳定性与可靠性，各传动部件的参数经过匹配校核，可在额定转速范围内持续稳定运行，满足不同工业场景下的多路径扭矩传输需求。
