右ANG主板安装式DB15连接器三维建模

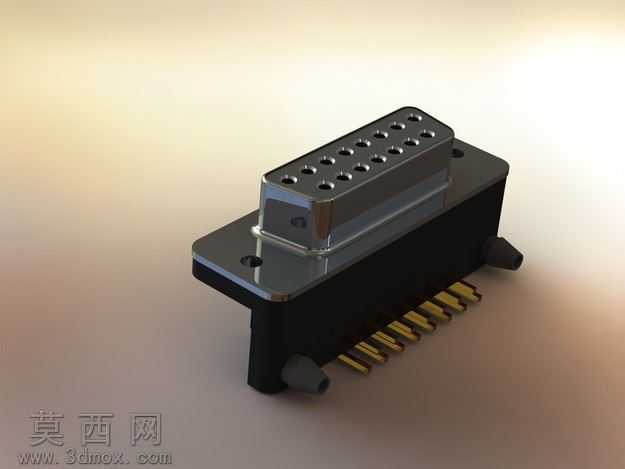

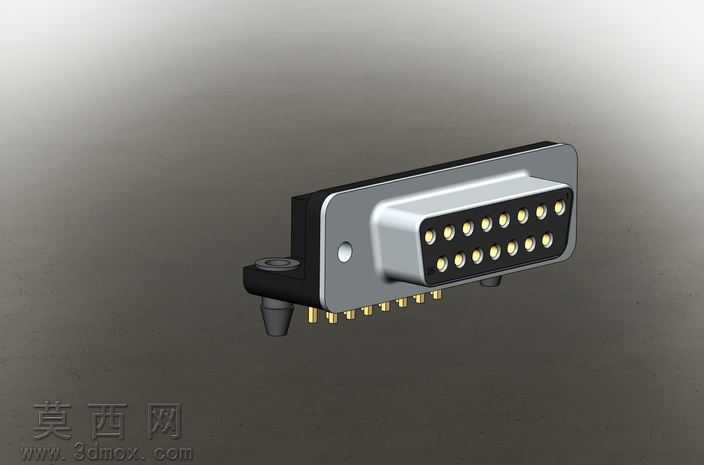

本作品为右ANG主板装载DB15连接器的三维参数化模型，建模过程严格遵循实际板载连接器的生产尺寸规范，以SolidWorks为核心建模工具，采用自底向上的建模逻辑完成全结构搭建。建模初期先梳理连接器的功能结构组成，将整体拆分为金属外壳、绝缘基座、插针端子、板载固定柱、定位卡扣五个核心模块，针对金属外壳部分，通过草图绘制D型轮廓后拉伸生成主体，再对安装固定耳做圆角过渡处理，预留螺丝安装孔位，同时在外壳侧面做防呆限位凸台，还原实物的装配定位特性；绝缘基座部分采用工程塑料材质的渲染设定，建模时精准排布15个插针的安装孔位，孔位间距严格匹配DB15接口的行业标准，保证插针装配后的位置精度。插针端子部分区分公头接触端与板载焊接端，接触端做圆弧倒角处理模拟实物的插拔导向结构，焊接端做等长引脚设计，匹配主板通孔焊接的工艺要求，建模时对每根插针做阵列排布，保证15根插针的位置度误差控制在建模公差范围内。固定结构部分包含塑料定位柱与金属固定螺柱，定位柱做锥度导向设计，方便主板装配时的快速对位，螺柱部分做外螺纹细节刻画，还原实物的螺丝锁紧结构。渲染阶段采用金属材质模拟外壳与插针的金属质感，调整金属粗糙度参数还原镀锌外壳的哑光金属效果，插针部分调高反光度模拟镀金接触端的亮面质感，绝缘基座部分采用黑色哑光塑料材质，添加细微的颗粒质感还原工程塑料的表面纹理，整体渲染采用柔光打光方式，突出连接器的结构层次与材质差异，避免过度反光遮挡结构细节。设计思路上充分考虑板载连接器的实际使用场景，在结构上预留了主板安装的避让空间，固定柱的高度匹配常规主板的板厚要求，插针伸出长度符合波峰焊的工艺尺寸，整体模型可直接用于主板布局的干涉检查、接插件选型参考以及装配模拟演示，所有结构特征均保留参数化建模历史，可根据实际选型需求调整安装尺寸、插针长度、固定柱位置等参数，适配不同规格主板的装载需求。
