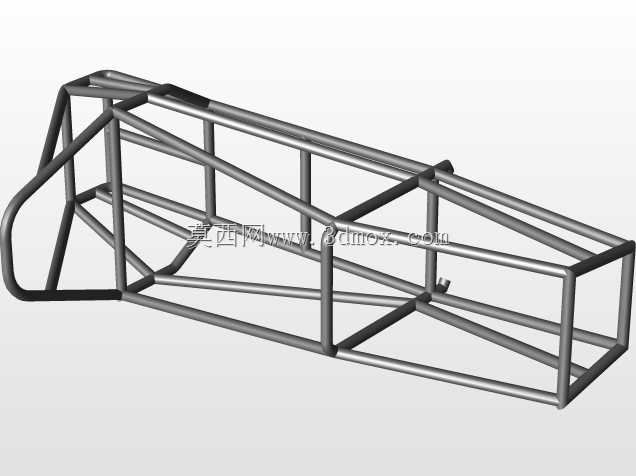

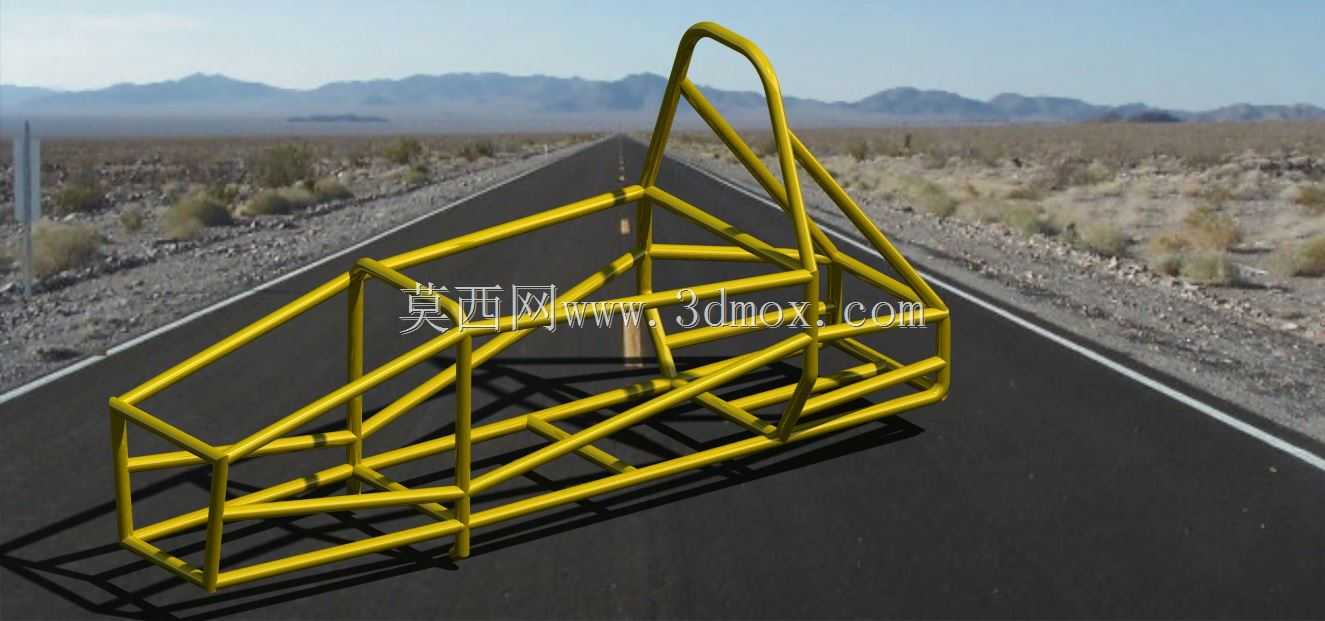

大学生方程式赛车钢管式承载车架结构

该结构为方程式赛事专用的钢管桁架式承载车架，是赛车整车主承载基体，核心应用于大学生方程式汽车大赛的参赛车辆搭建，也可作为小型单人越野赛车、轻量化场地赛车的底盘承载基础使用。作为整车的核心承载部件，该车架需要承接所有车载系统的安装固定，包括动力总成、悬架系统、转向机构、制动管路、座椅与安全约束系统、电控单元、散热系统、燃油或储能单元，同时需要在车辆发生碰撞时通过管结构的有序溃缩吸收冲击能量，为驾乘人员搭建完整的生存防护空间，满足赛事规则下的侧碰、正碰、翻滚防护要求。设计过程中采用空间桁架力学拓扑思路，以圆形薄壁钢管作为基础受力单元，按照整车总布置的边界要求排布管梁走向：前部区域预留前悬架安装硬点、前防撞结构与转向机构的安装空间，中部座舱区域严格按照人机工程参数划定乘坐边界，预留头盔活动空间、方向盘操作空间、踏板组安装行程，同时设置防滚环主结构保障翻滚时的顶部防护余量，后部区域匹配动力总成的安装悬置点、后悬架硬点与散热系统布置空间，所有管梁的交汇节点均采用同心对接设计，避免出现悬臂式受力结构，最大化降低应力集中风险。从安装边界来看，车架整体宽度控制在常规单人赛车的合理区间，前部轮距匹配场地赛事的转向半径要求，轴距兼顾直道行驶稳定性与弯道灵活性，底部预留离地间隙满足非铺装测试路面的通过需求，所有安装硬点的位置精度控制在装配公差范围内，可直接适配常规赛事专用的悬架摇臂、转向机、赛车座椅等标准部件，无需二次大规模改孔调整。管梁的管径与壁厚选择经过受力仿真校核，在不同受力区域匹配不同规格的管材：主防滚环、前后碰撞溃缩区采用更高强度的管材规格，次要承载的辅助支撑管采用轻量化薄壁管材，在满足整体扭转刚度、弯曲强度要求的前提下尽可能降低结构自重，帮助整车实现更好的动力重量比。整车架无多余冗余结构，所有管梁均参与力学承载，既能够满足日常训练、赛事竞技中的高强度受力需求，也预留了后续改装调整的结构余量，方便参赛团队根据自身的动力选型、调校风格对局部管梁位置做适配性微调。
