重型商用车后空气悬架总成结构设计

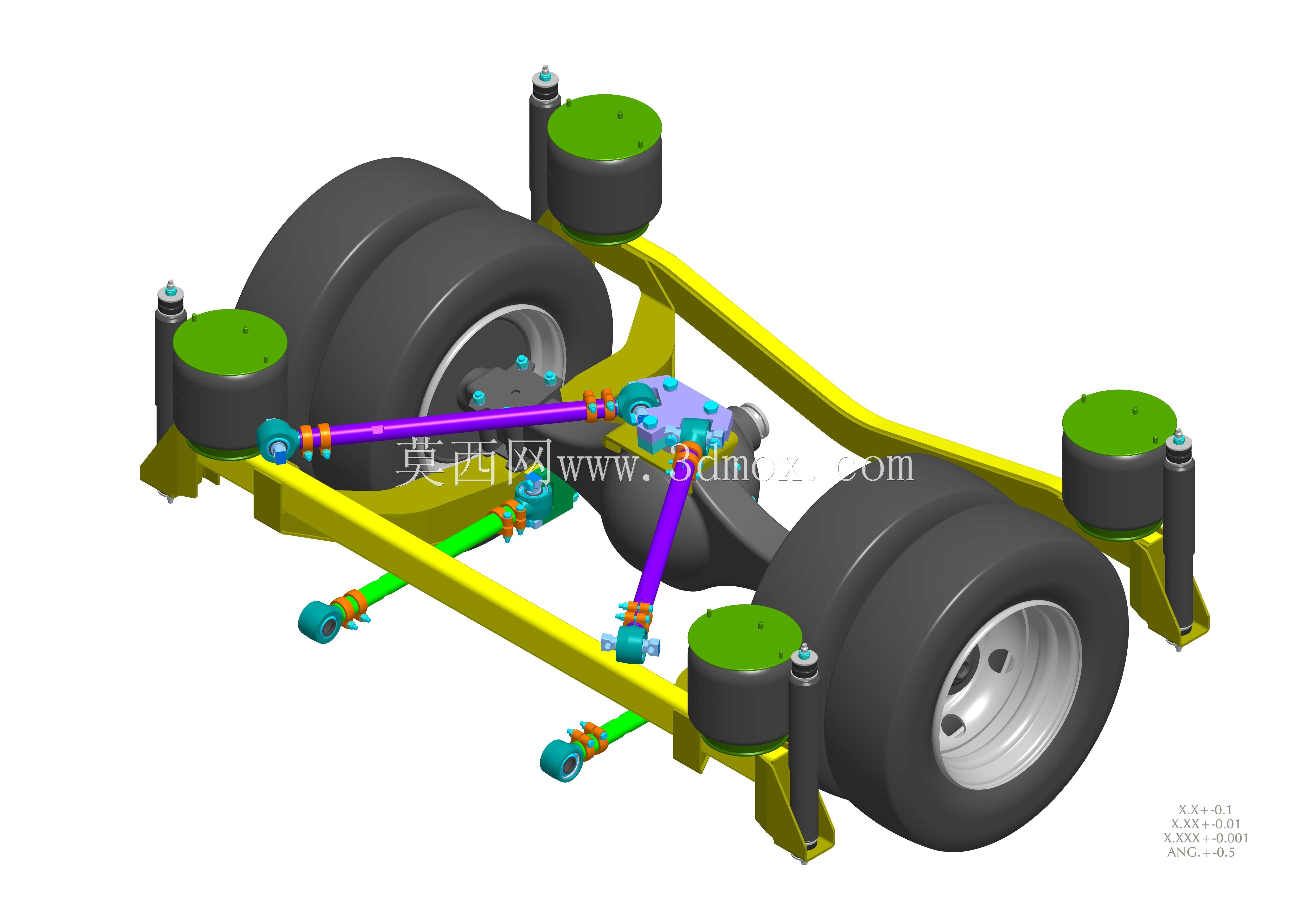

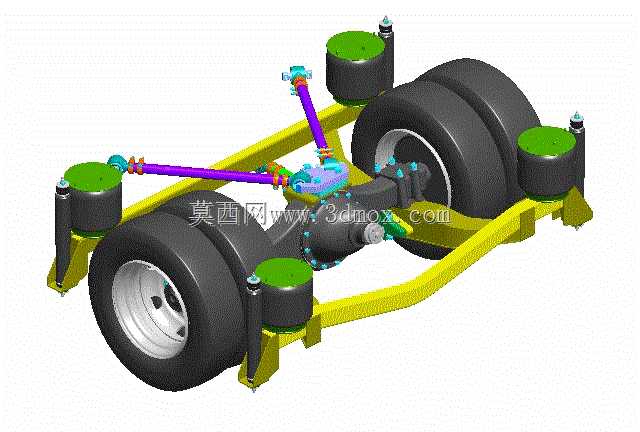

该结构为适配后置动力布局重型商用车开发的后悬架总成，主要应用于公路重载货运车辆、后置发动机客运客车的底盘承载系统，承担着承载车身载荷、缓冲路面冲击、传递行驶驱动力与制动力、约束车桥位移轨迹的核心作用，是商用车底盘行驶系统中直接影响行驶平顺性、操纵稳定性与载货可靠性的关键部件。整套悬架采用空气弹簧作为核心弹性元件，相比传统钢板弹簧悬架，可实现刚度的自适应调节，在空载与重载工况下均能保持稳定的车身高度，既能够降低空载行驶时的颠簸冲击，提升驾乘舒适度，也能在重载状态下提供足够的支撑刚度，避免悬架过度压缩引发的部件干涉与行驶风险。结构设计上采用V型推力杆与纵向推力杆组合的导向机构，V型推力杆布置在车桥上方中心位置，可同时传递纵向力与横向力，精准约束车桥的前后位移与左右摆动，纵向推力杆配合承担纵向载荷传递，避免车桥在加速、制动过程中出现错位，保证车轮定位参数始终处于设计合理区间。四个空气弹簧分别布置在车桥两侧的前后端安装支座上，匹配筒式液压减震器吸收振动能量，快速衰减路面传递的颠簸振动，避免气囊反复伸缩带来的持续余振。悬架的整体框架采用高强度合金钢板冲压焊接成型的纵梁与横梁连接结构，安装点位完全匹配重型商用车后驱动桥的安装边界，车架连接端预留标准的螺栓安装孔位，可直接适配对应吨位车型的车架纵梁安装面，无需额外改制连接结构；车桥连接端的支座与桥壳采用贴合式安装面设计，保证载荷传递均匀，避免局部应力集中引发的部件断裂风险。整套结构的安装边界充分考虑了后置发动机的布置空间，上部杆件与气囊的布置避开了发动机、排气系统与制动管路的走线路径，在保证悬架行程充足的前提下，最大化压缩了结构占用空间，为底盘其他部件的布置预留了足够余量。双胎并装的车轮配置匹配重载工况的承载需求，轮辋安装位完全符合商用车标准轮端连接尺寸，可适配不同规格的重载轮胎，满足不同运输场景的使用需求。
