小型多用途拖挂车架结构设计

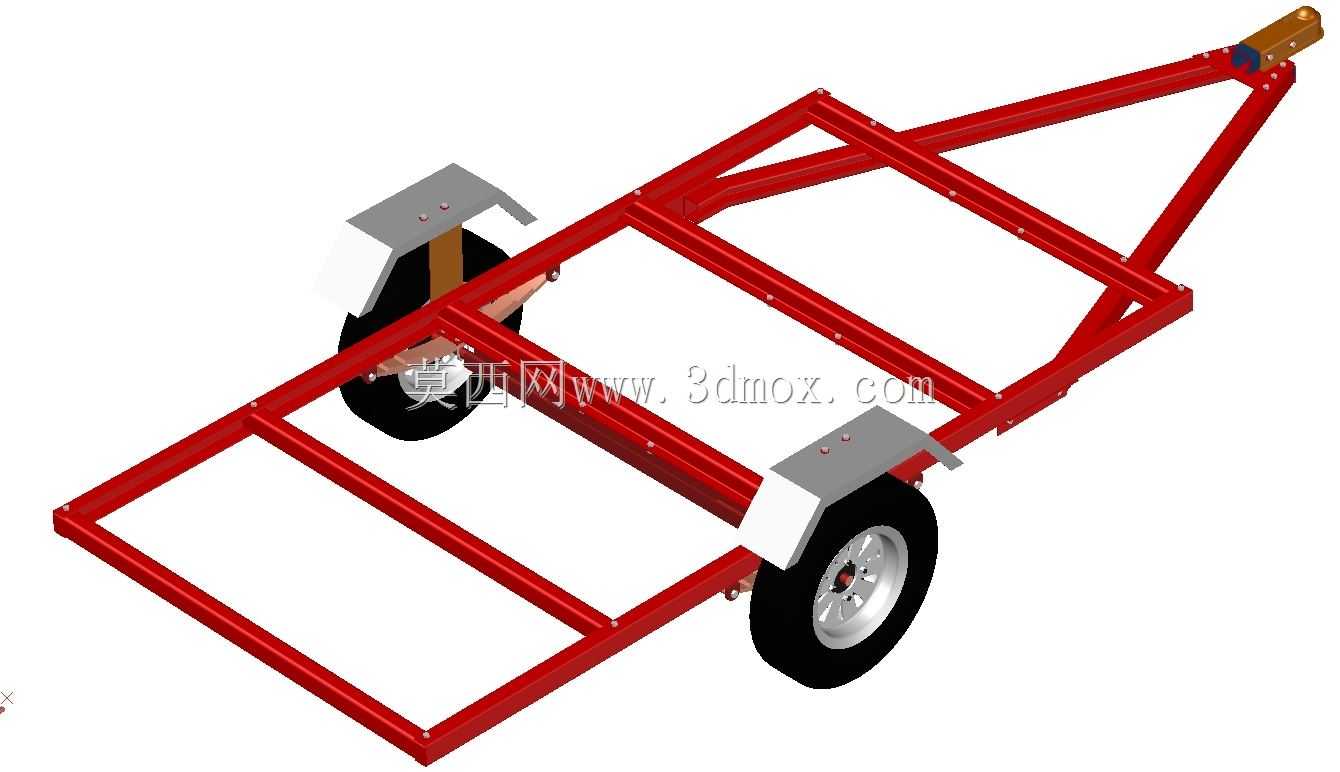

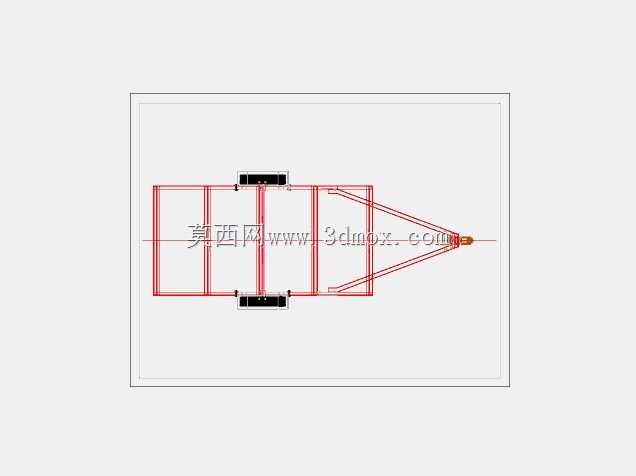

这款小型拖挂车架主要面向民用短途轻载运输场景，可适配小型乘用车、 ATV 等牵引设备，广泛适用于城郊自建房物料转运、园林作业机具与物料搬运、小型户外露营装备运输、农户零散农资与农产品短途转运等场景，能够填补小型牵引动力无适配轻载运输载体的市场空白，解决零散小批量物料转运时大型货运设备灵活性不足、成本过高的痛点。整体采用开放式矩形主框架结构设计，主承载梁选用标准矩形型钢搭建，通过三角形加强结构布置在牵引连接端与主框架衔接位置，有效分散牵引过程中的拉应力与行驶过程中的扭转应力，避免重载工况下框架出现开焊、变形等失效问题。牵引端采用标准拖挂连接结构设计，预留通用牵引销安装位，可适配多数民用小型牵引车辆的后拖挂接口，无需额外改装即可完成对接。行走系统采用双轮对称布置，轮位设置在主框架横向中后段位置，合理分配轴荷，避免牵引端下压力过大对牵引车后悬挂造成额外负载，同时轮拱位置设置简易挡泥结构，减少行驶过程中泥水飞溅对车架承载面货物的污染。车架整体承载面为标准4×8英尺规格，额定承载上限为1720磅，承载面为全开放式平面设计，用户可根据自身使用需求加装平板货箱、栏板、专用机具固定架等附属结构，无需对主框架进行破坏性改装即可拓展不同使用功能。设计过程中充分考虑民用场景的加工与维护便利性，所有框架连接节点均采用常规焊接工艺即可完成制作，轮轴安装位预留标准紧固件安装孔位，后期更换轮胎、维护轮轴时无需进行复杂的拆解作业。车架整体外廓宽度适配常规道路通行限界要求，牵引杆长度经过合理匹配，转向过程中不会与牵引车尾部发生干涉，同时保证倒车时的操控灵活性，即使是没有拖挂驾驶经验的普通用户也能快速上手操作。框架结构在保证承载强度的前提下尽可能简化冗余结构，降低整体自重，减少牵引过程中的额外能耗，同时外露的框架结构便于用户随时检查焊缝、连接节点的状态，及时发现安全隐患，日常维护仅需定期检查轮胎气压、紧固件松紧度即可，无需复杂的保养流程。
