手摇式齿轮齿条直线往复传动机构

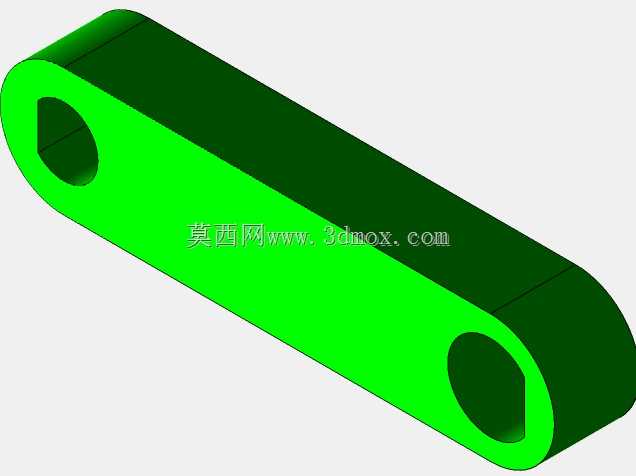

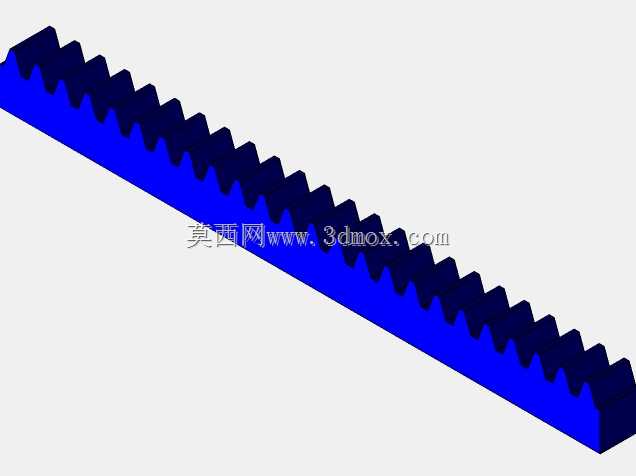

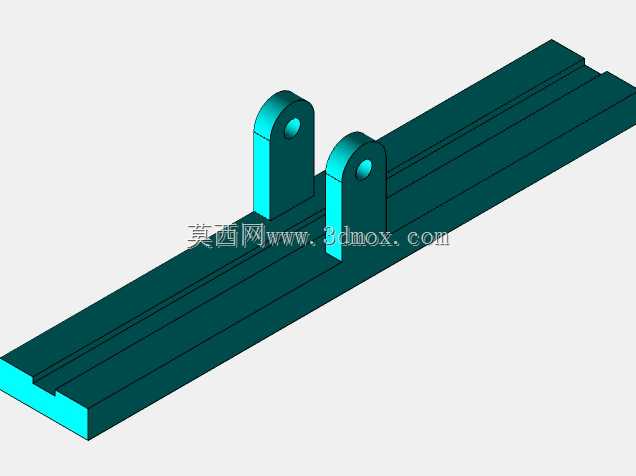

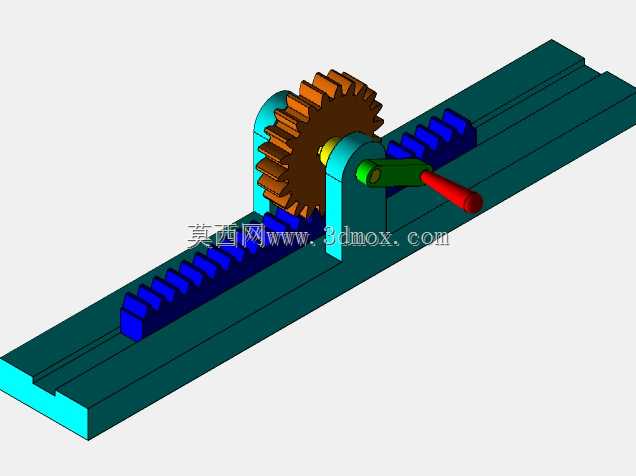

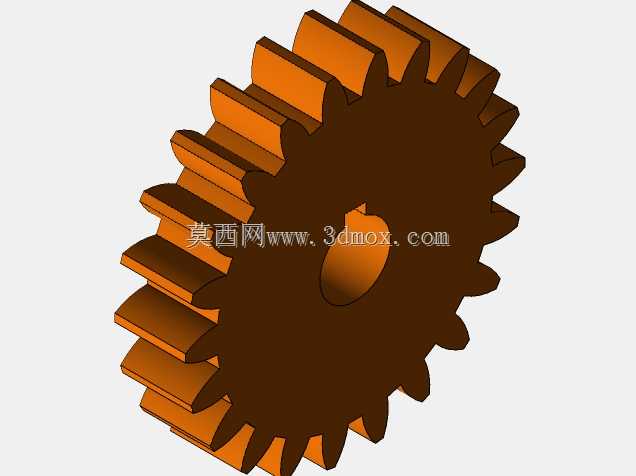

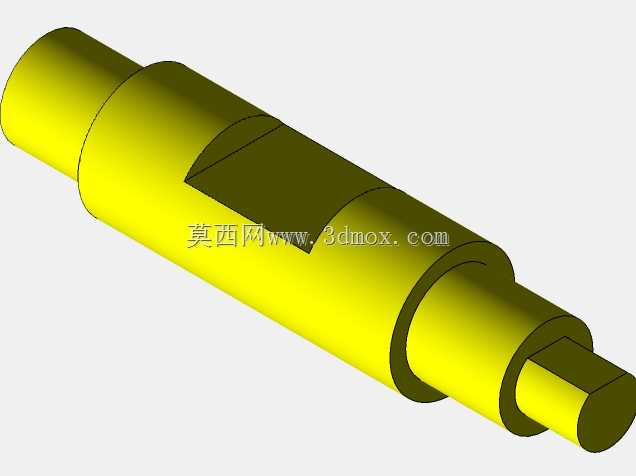

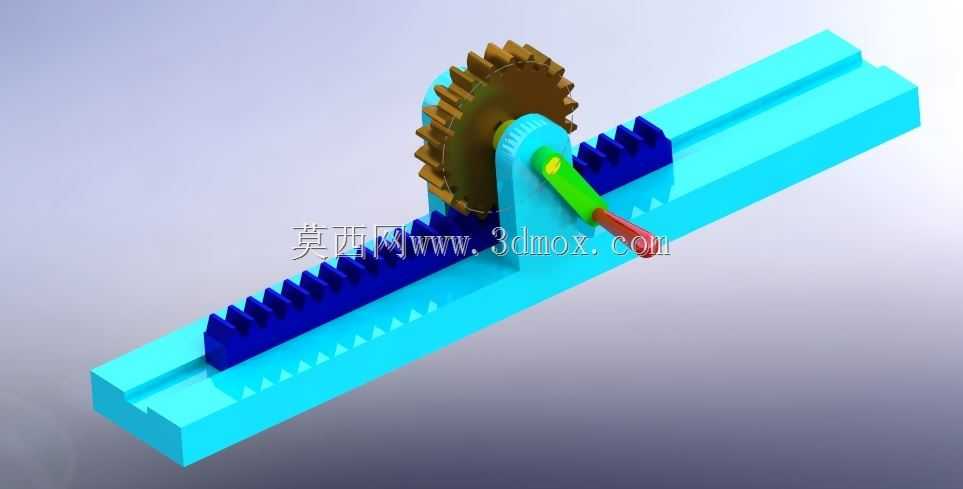

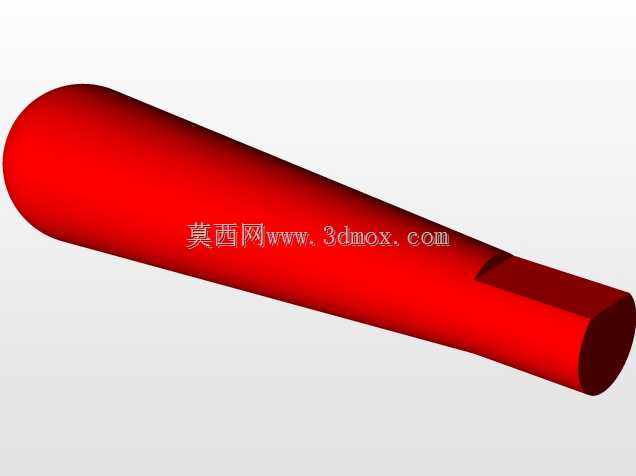

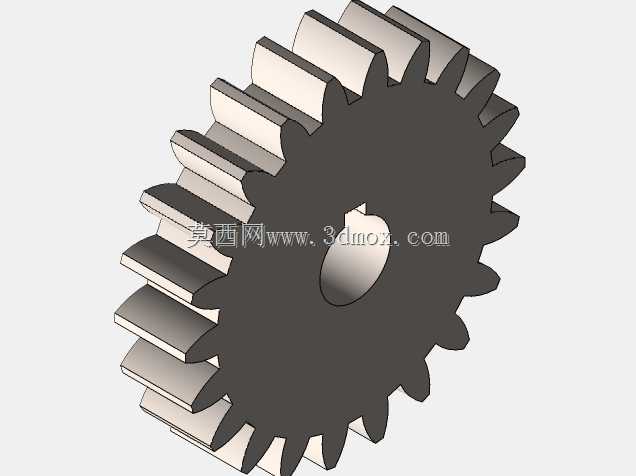

这套齿轮齿条传动结构是机械传动领域极为经典的运动转换执行单元，核心功能是将齿轮的回转运动与齿条的直线往复运动实现双向可逆转换，在各类工业设备、教学演示装置、小型进给机构中有着极为广泛的应用场景。从实际应用层面来看，这类结构常被用于机床工作台的进给驱动、自动化生产线的工件推送工位、小型升降装置的动力传递、教学实验台的运动演示模块，也可作为非标自动化设备中直线位移输出的核心执行部件，能够在低速、轻载的传动场景下提供稳定可靠的动力传递，运动过程无打滑、传动比恒定，位移控制精度有充足保障。从功能特性来看，这套机构采用手摇输入的驱动形式，操作者转动端部的手柄即可带动同轴的圆柱直齿轮转动，齿轮与安装在导轨槽内的齿条保持恒定啮合，齿轮正反转时即可带动齿条沿着导轨方向做双向直线运动，导轨采用一体化的滑槽式结构，对齿条的运动行程形成稳定的导向约束，避免齿条在运动过程中出现偏摆、脱齿的问题，齿轮的支撑座采用立式悬臂结构，既保证了齿轮轴的转动支撑刚度，也预留了充足的啮合间隙调整空间，可根据实际装配需求微调齿轮与齿条的中心距，降低加工误差带来的卡滞、啮合过紧问题。从设计思路来看，这套结构优先考虑了装配便捷性与运动可靠性，整体采用模块化的布局思路，底座集成了齿条导向滑槽与齿轮支撑座的安装定位面，所有零部件均可实现快速拆装，齿轮采用标准渐开线直齿圆柱齿形，齿形参数符合通用传动标准，具备良好的互换性，齿条采用长条形直齿结构，齿向与运动方向保持垂直，保证啮合过程中受力方向与运动方向一致，减少不必要的侧向分力。从外形尺寸与安装边界来看，整体底座为长条形矩形结构，长度方向预留了充足的齿条运动行程，宽度方向尺寸紧凑，可直接通过底座上的安装孔固定在设备台面或实验台架上，齿轮支撑座的高度经过匹配设计，保证齿轮分度圆与齿条分度线保持相切，手摇手柄的转动半径经过优化，既不会在转动过程中与底座、齿条发生运动干涉，也能让操作者获得舒适的操作力臂，降低手动驱动时的操作力度，整体结构没有冗余的外凸部件，安装时仅需保证底座固定面的平面度即可，不需要额外复杂的调校工序即可投入使用。
