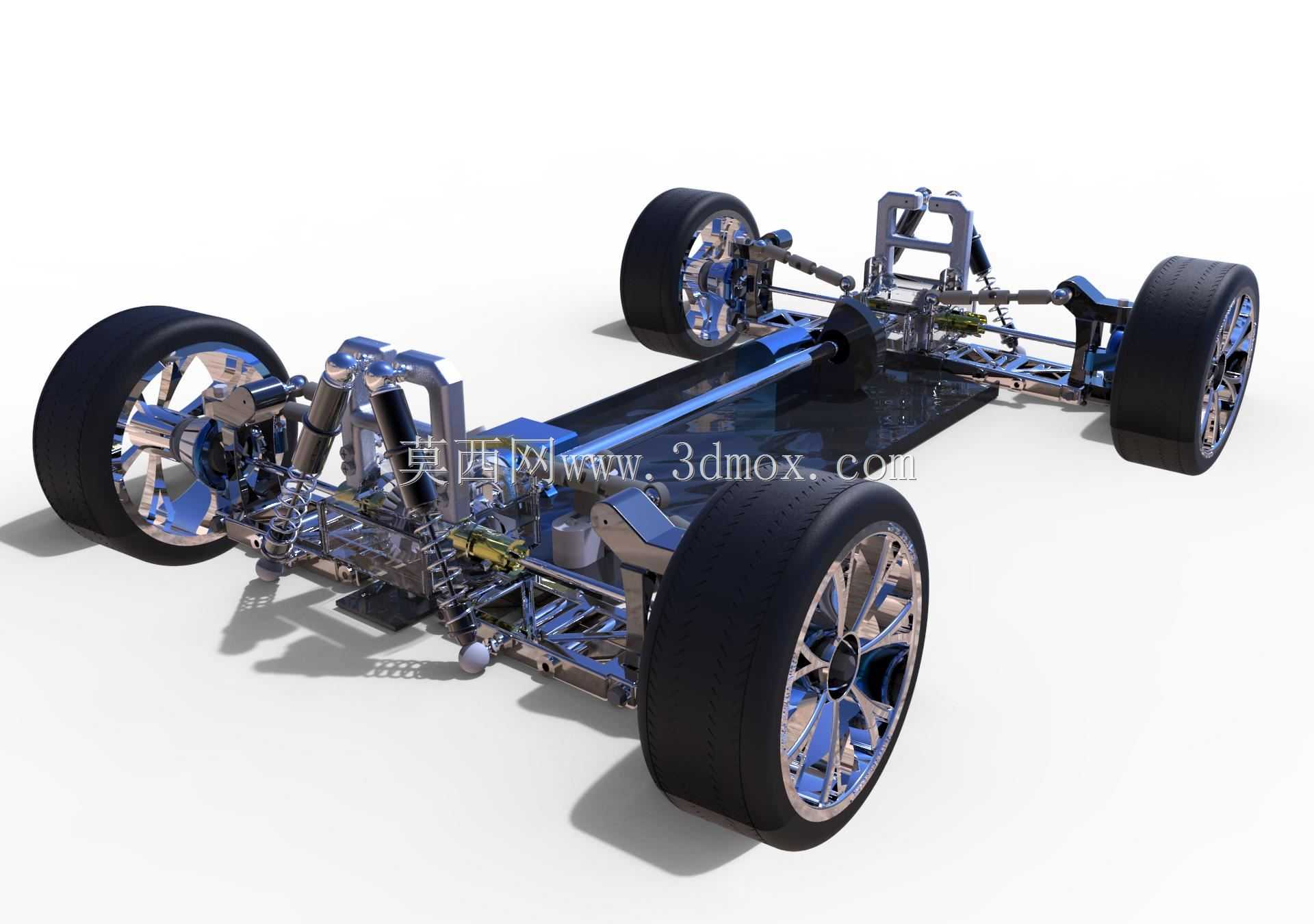

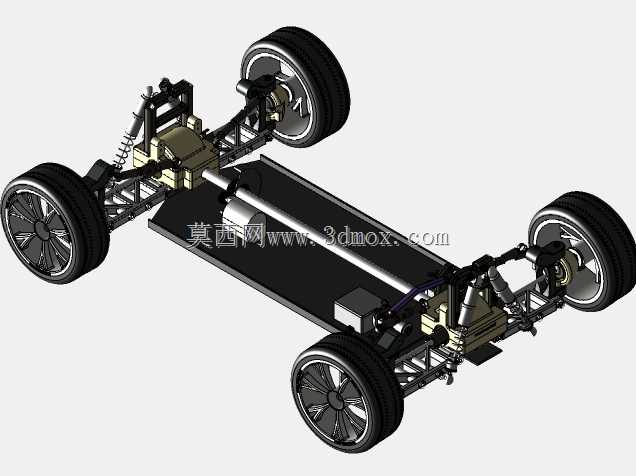

汽车底盘行走悬架总成结构设计

该结构为乘用车辆底盘核心行走承载总成，主要应用于各类民用乘用车辆、小型电动乘用车辆的底盘行走系统搭建，是车辆实现承载、行驶、转向、滤震功能的核心机械结构，直接决定车辆的行驶操控稳定性、乘坐舒适性与行驶安全性能。在实际车辆运行场景中，该总成承担整车载荷传递、路面冲击过滤、行驶方向控制、动力输出传递的核心作用，上部可直接对接车身承载结构，两侧车轮总成接触路面完成动力与转向动作的最终执行，是整车机械结构中连接车身与路面的核心交互部件。从功能特性来看，该总成集成了前后独立悬架结构、转向传动机构、车轮轮毂总成、底盘承载车架四大核心模块，悬架部分采用多连杆式独立悬架结构，可在车辆经过起伏路面时，通过摆臂的多维度摆动配合弹性元件的形变，快速吸收路面传递的竖向冲击，同时保证车轮与路面的贴合度，避免车轮悬空导致的抓地力丧失；转向传动机构通过横拉杆连接两侧转向节，可将转向端输入的旋转动作转化为两侧车轮的同步偏转，实现车辆行驶方向的精准控制，传动杆件的连接点位均预留了调整间隙，可适配不同轴距、轮距的车型调校需求；车轮总成集成了轮毂、轮辐、轮胎结构，轮辐采用多辐条轻量化设计，在保证结构强度的同时降低簧下质量，提升悬架响应速度，轮胎采用常规民用乘用车辆橡胶轮胎结构，可提供充足的路面摩擦力。在设计思路上，该结构采用模块化集成设计逻辑，将底盘行走所需的所有功能模块整合为一体化总成，各子模块之间采用标准化连接点位，可根据不同车型的承载需求、性能定位调整悬架刚度、摆臂长度、轮距参数，无需重新设计整体底盘结构，大幅降低车型开发的周期与成本；整体结构采用对称式布局，左右两侧结构完全一致，既保证了车辆左右重量平衡，也降低了零部件的生产、仓储与维护成本，各连接点位均采用可拆卸式连接结构，方便后期零部件的更换与维保操作。从外形尺寸与安装边界来看，该总成整体宽度适配常规紧凑型乘用车辆的轮距要求，纵向长度可覆盖车辆前后轴的轴距范围，上部车架预留了车身安装、动力总成安装、制动系统安装的标准化点位，下部最低点满足常规城市道路的通过性要求，两侧车轮外沿与轮拱安装边界预留了足够的跳动间隙，可保证悬架在最大压缩行程时车轮不会与车身结构发生干涉，转向机构的最大偏转角度满足车辆最小转弯半径的使用需求，各运动部件之间均预留了充足的活动间隙，避免运行过程中出现结构卡滞。
