箱式多格空气过滤装置结构设计

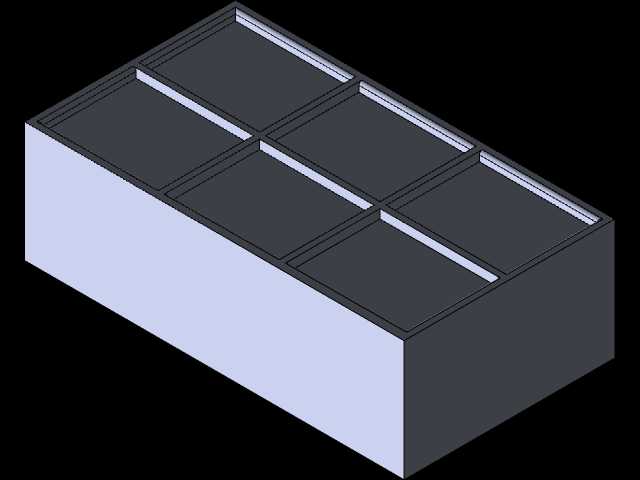

　　在工业通风净化、洁净车间送风、商用中央空调末端以及工业设备进气防护场景中，这类多格箱式空气过滤结构是应用频次极高的功能部件，不同于单滤层简易滤网结构，六格分仓的布局从结构层面解决了大风量工况下滤料有效利用率不足的问题。从实际工程使用角度看，该结构采用长方体箱式主体作为承载基础，浅色调的侧围板为设备安装贴合面，可直接对接矩形通风管道的法兰接口，安装时无需额外做变径转接，能有效降低现场安装的改造成本与风道风阻损失。顶部六个独立的滤料安装格采用内嵌式滑槽设计，每一格对应独立的滤料压紧结构，滤料可从顶部单独抽拉更换，无需拆解整个箱体连接结构，日常运维时仅需针对阻力超标、容尘饱和的单格滤料进行更换，相比整面更换的板式过滤结构，

　　能大幅降低运维耗材成本。设计阶段优先考虑了风道均流问题，六个滤格采用2行3列的对称排布，进风侧进入箱体后，气流可均匀分配到每一块滤料的迎风面，避免单块滤料局部风速过高导致的滤料过早击穿、漏尘问题，同时每个滤格的边框凸起结构可作为滤料的压紧密封面，安装滤料后边框与滤料边框紧密贴合，防止未经过滤的气流从侧边缝隙短路流出，保证过滤效率达标。从安装边界来看，箱体的长宽高比例适配常规矩形通风管道的模数尺寸，侧围的安装面预留了标准法兰连接的螺栓孔位布局，可直接与同截面尺寸的风管、新风机组、排风设备对接，无需额外定制转接段；顶部滤格的抽拉方向垂直于箱体顶面，安装时需在设备顶部预留不小于单格滤料长度的抽拉操作空间，方便后期运维操作。

　　结构的受力设计也充分考虑了实际工况，箱体侧围采用薄壁加强结构，在承受通风系统正负风压时不会出现明显形变，避免因箱体变形导致的滤料密封失效问题；滤格之间的分隔筋同时承担结构加强与气流分隔的作用，无需额外在箱体内部加装支撑件，减少了箱体内部的风阻构件，能有效降低通风系统的运行能耗。这类结构在实际使用中，可根据不同的过滤等级需求，在六个滤格内配置不同等级的过滤材料，比如初效过滤段配置无纺布滤料、中效段配置袋式滤料、高效段配置HEPA滤料，通过不同滤料的组合适配不同净化等级的使用场景，从普通的工业车间除尘到电子洁净车间的新风预处理都能适配。不同于一体化焊接的过滤箱体，该结构的分块设计也方便生产加工，箱体板件可采用钣金折弯加工后拼接组装，

　　生产时无需大型冲压模具，小批量生产也能控制加工成本，同时拼接结构的板件在运输时可平装堆叠，大幅降低运输过程中的空间占用，减少物流损耗。在设备进气防护场景中，比如空压机、鼓风机等设备的进气端安装该过滤装置，可有效拦截空气中的大颗粒粉尘、絮状杂物，避免杂质进入设备内部造成叶轮磨损、缸体拉伤等问题，六格的大过滤面积设计能延长滤料的更换周期，减少设备运维停机时间。设计时也考虑了凝露问题，箱体侧围的板件采用平整的无凹槽结构，当通风气流存在温湿度差产生凝露时，凝结水可顺着箱体内壁流向底部的排水结构，不会在滤格位置积存导致滤料受潮发霉，影响过滤效果与使用寿命。
