精密绘图圆规三维结构设计模型

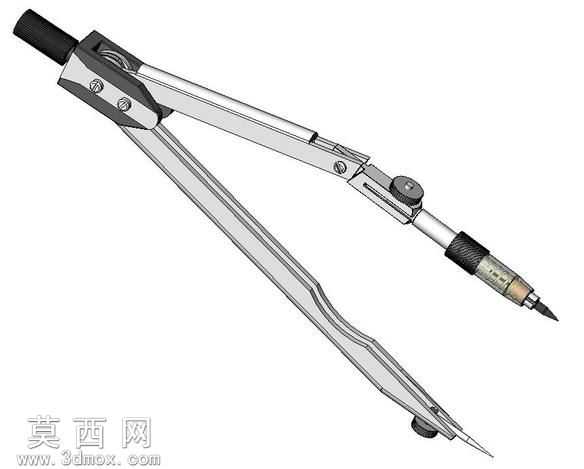

本模型为专业绘图用精密圆规的三维数字化建模成果，建模过程依托主流三维机械设计软件完成，全程遵循机械产品建模的参数化规范，保证各部件尺寸比例符合实际量产圆规的工程标准。建模初始阶段先梳理圆规的整体功能结构，将产品拆解为握持顶帽、主铰接转轴、两支可开合规腿、笔尖夹持组件、铅芯固定结构、调节锁紧旋钮六大核心模块，先通过草图绘制各部件的截面轮廓，针对规腿的流线型金属外观，采用样条曲线勾勒轮廓后通过拉伸、放样命令生成基础实体，再对铰接位置的转轴孔、螺丝安装位进行切除特征处理，还原金属冲压规腿的弯折弧度与加强筋结构。材质渲染阶段针对不同部件匹配对应材质属性，金属规腿部分赋予哑光不锈钢材质，调整金属粗糙度参数模拟日常使用的细微磨砂质感，握持顶帽与旋钮部位赋予黑色硬质橡胶材质，添加细微的凹凸纹理还原防滑握持结构，笔尖部位的钢针设置高反光金属材质，铅芯部分设置哑光石墨材质，整体渲染效果贴近真实绘图圆规的实物观感。结构设计上还原了圆规的核心铰接转动结构，两支规腿可绕顶部转轴实现0到180度范围内的开合调节，中部的锁紧旋钮可在调整到所需绘图半径后锁止规腿角度，避免绘图过程中规腿移位导致半径偏差，其中带笔尖的一侧规腿设置了可伸缩调节结构，可适配不同长度的铅芯与绘图针，适配不同纸张、不同绘图场景的使用需求。设计思路围绕专业制图的使用场景展开，在还原产品外观的同时，重点复刻了各活动部件的装配关系，所有铰接位置的轴孔配合间隙符合实际五金产品的装配公差，既保证模型外观的还原度，也可用于后续的产品结构演示、制图工具类产品的二次开发参考，模型细节处还原了规腿表面的品牌标识凹槽、固定螺丝的一字槽结构、橡胶握柄的防滑纹路，让整体模型的精细度达到工业级展示标准，能够直观呈现精密绘图圆规的完整构造与工作原理。
