农业种子分选槽轮式除种装置结构

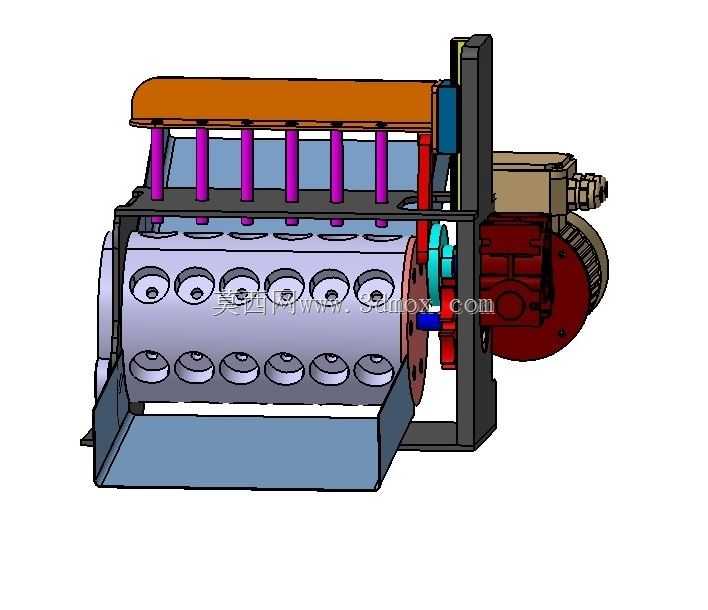

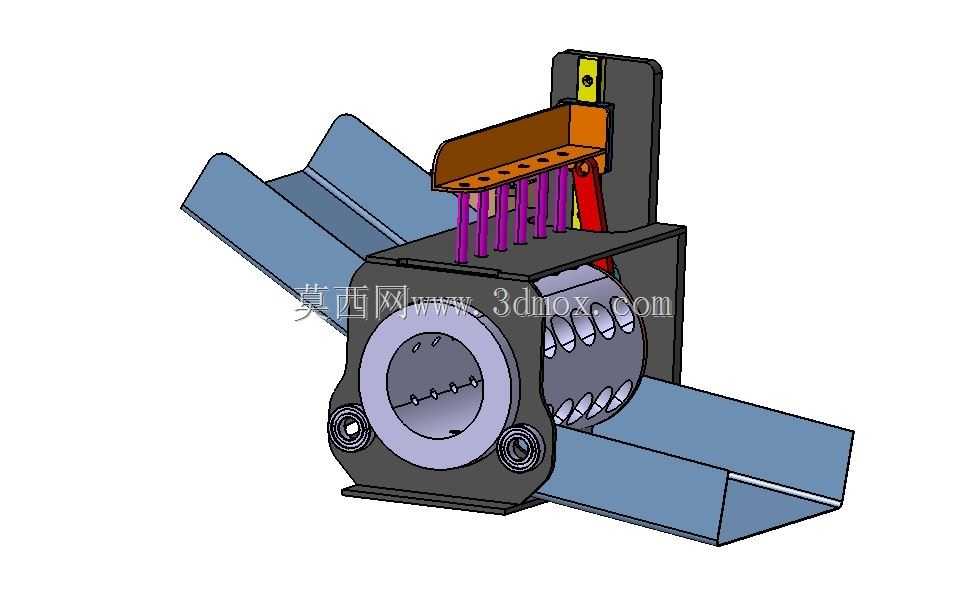

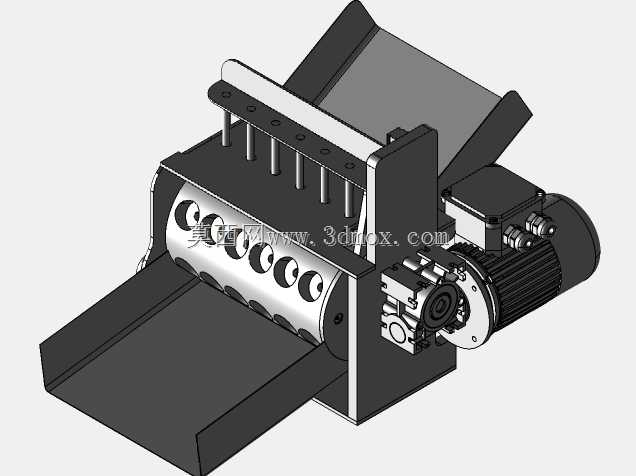

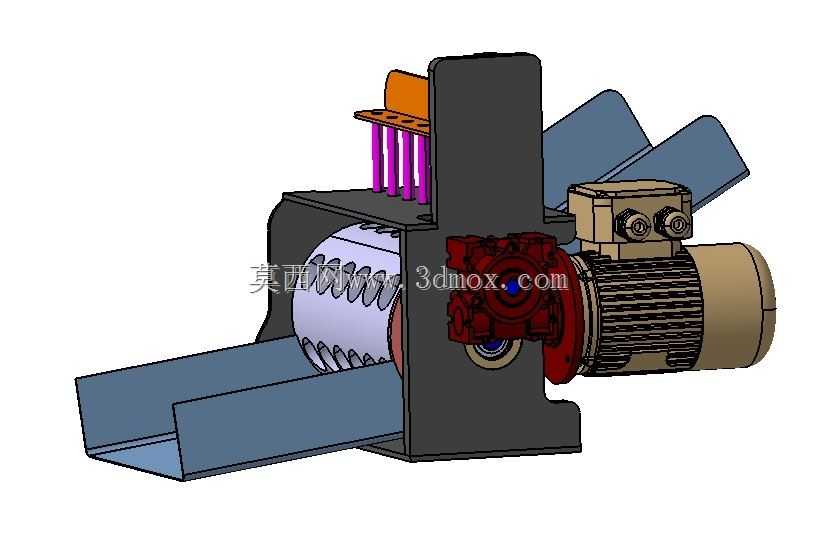

该装置主要应用于小型种子加工流水线、农户自留种清选作业以及育种试验的种子预处理环节，核心用途是在种子输送过程中剔除破损、瘪粒、带种衣残块以及混入的异质杂物，实现合格种子与不合格组分的精准分离，替代传统人工挑拣的低效作业模式，适配小颗粒谷物、蔬菜种子、花卉种子等多种类种料的清选需求。装置核心采用槽轮式分选结构搭配日内瓦间歇传动机构，进料端设置匀料导槽与多根弹性导料柱，种料从上方进料斗进入后，先经过导料柱的梳理打散，避免种料结团堆积，均匀落入下方槽轮的容种槽内；槽轮做定轴间歇转动，容种槽携带种料转动至分选工位时，合格尺寸的种子会顺着槽轮侧壁的导料通道进入下方合格种出料溜槽，尺寸不符的瘪粒、破损种以及杂物会通过槽轮间隙落入另一侧的杂料出料通道，实现连续化分选作业。设计过程中重点考量了种料的损伤率控制，槽轮边缘做了圆弧倒角处理，所有与种料接触的部件均采用光滑耐磨材质，避免硬质棱角刮伤种皮影响发芽率；进料端的弹性导料柱采用柔性材质，可根据种料颗粒大小自适应调整导料间隙，既保证种料均匀下落，又不会卡滞堵料。整体结构采用框架式安装基座，两侧设置带座轴承作为槽轮的转动支撑，安装时可直接通过基座的安装孔固定在种子输送线的架体上，进料口可对接上游的种料提升机出料端，两个出料溜槽可分别对接合格种收集容器与杂料收集装置，无需额外复杂的转接结构；整体横向安装边界适配常规小型种子加工线的架体宽度，纵向尺寸预留了足够的检修空间，日常维护仅需定期清理槽轮缝隙内的残留种屑即可，拆装维护无需复杂工具。传动端采用带传动搭配日内瓦机构实现槽轮的间歇转动，传动过程平稳无冲击，可根据不同种料的分选效率需求调整传动比，匹配不同的生产线处理速度，同时传动部件均设置在机架外侧的护罩内，避免种料粉尘进入传动结构造成磨损，延长设备的连续作业时长。
