教学项目用离心式增压装置结构设计

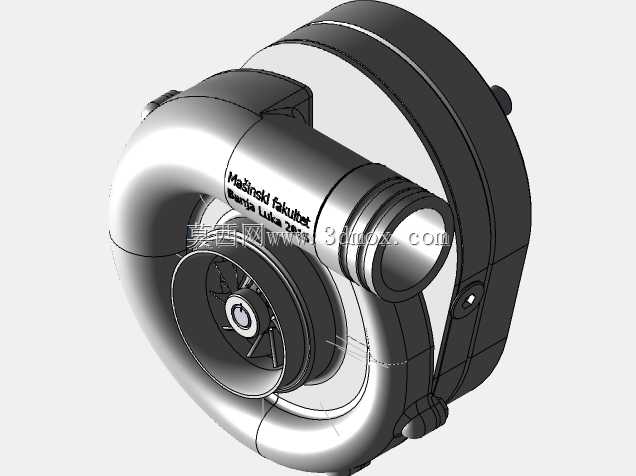

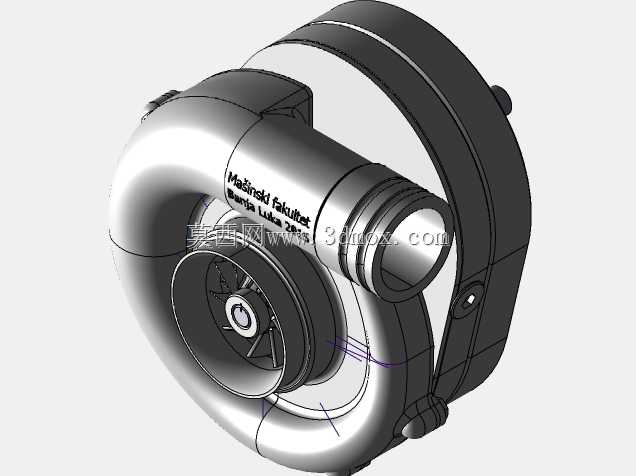

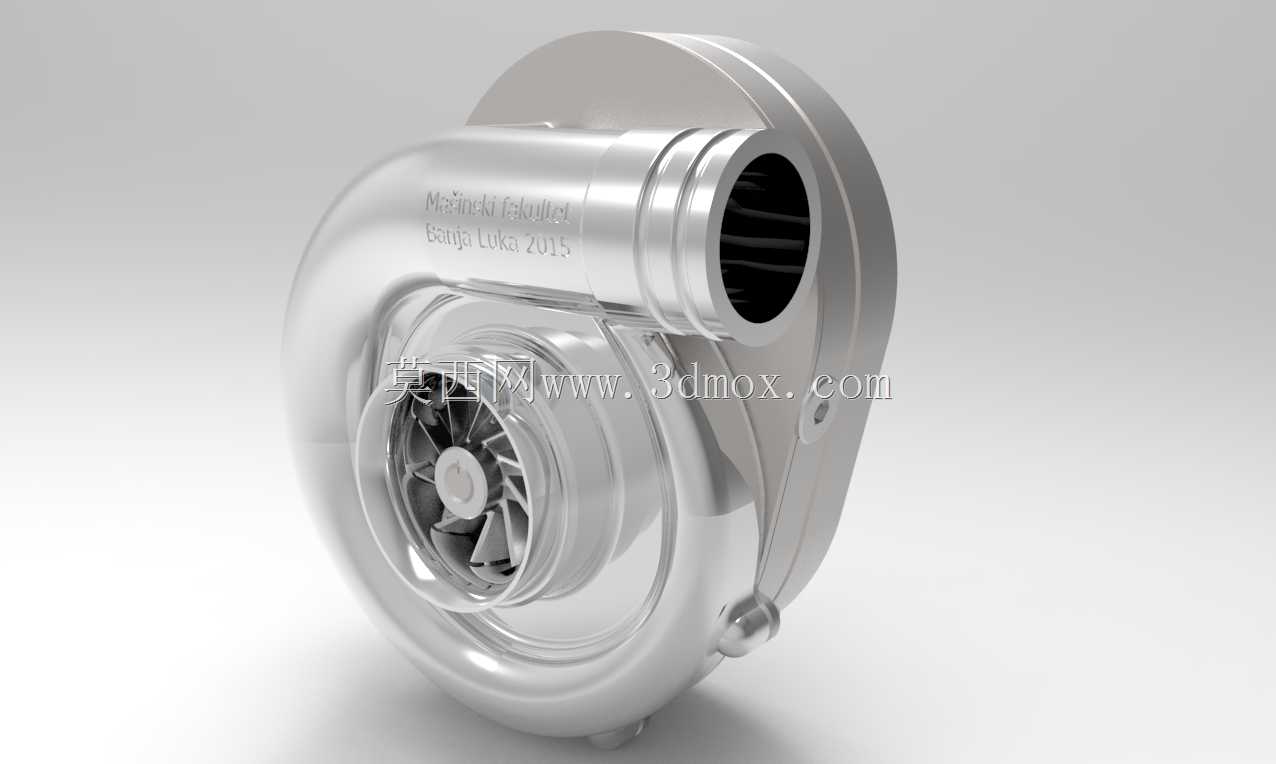

这款离心增压装置主要面向小功率动力提升场景，可适配小型内燃机、实验台架动力测试系统、小型通风增压管路等场景，核心作用是通过叶轮高速旋转对进入管路的工质进行做功压缩，提升工质的输出压力，以此提升下游动力单元的进气充量，或是满足低压送风管路的压力增益需求。在实际应用中，这类小尺寸离心增压结构既可以作为教学演示载体，帮助学习者理解流体机械的做功原理，也可以经过参数适配后搭载到小型动力设备上，实现低转速区间的动力输出补强，改善设备的动力响应表现。从功能特性来看，该装置采用单级离心压缩结构，核心做功部件为径向布置的后弯式叶轮，气流从装置轴向的进气口进入叶轮腔室后，随叶轮高速旋转获得离心动能，随后进入渐扩式的蜗壳流道，在流道内逐步将动能转化为压力能，最终从切向布置的出气口输出增压后的工质，整体流道设计顺滑过渡，尽可能减少气流在腔室内的折返与涡流损失，提升增压过程的能量转换效率。在设计思路上，该结构优先考虑了装配便捷性与结构可靠性，整体壳体采用分体式设计，叶轮腔与蜗壳部分的配合面设置了定位止口，能够保证装配时的同轴度要求，避免叶轮旋转时出现擦碰问题；进气口位置设计了多层环形密封槽，可适配标准规格的进气软管，安装时通过卡箍即可完成管路固定，无需额外定制连接接头；出气口采用圆柱直段接口设计，能够匹配不同走向的下游管路，降低现场安装的适配难度。从安装边界来看，该装置整体为蜗壳式紧凑结构，主体轮廓为类圆形，轴向总长度控制在适配小型安装舱位的范围内，径向最大尺寸满足小空间布置要求，壳体侧面预留了多个标准化安装凸台，凸台上的安装孔位可适配常用规格的固定螺栓，既可以通过支架悬空固定在动力单元侧方，也可以直接贴合安装在预设的安装基座上，安装时仅需保证进气口与上游管路、出气口与下游管路的同轴度，预留出叶轮旋转的安全间隙即可完成部署。装置的旋转部件做了整体动平衡考量，叶轮与壳体之间预留了合理的运转间隙，既能够避免运转过程中的摩擦损耗，也可以减少工质的回流泄漏，保证增压压力的稳定输出。
