轻量化机加工赛车前转向节结构设计

该前转向节是高性能赛车底盘悬挂系统中的核心承载部件，主要应用于场地竞速类赛车的前轮悬挂总成，承担着连接前轮轮毂、上下控制臂、转向拉杆与制动卡钳的关键作用，在车辆行驶过程中需要同时传递转向力矩、承受路面冲击载荷与制动反力，是决定车辆转向精准度、行驶稳定性与底盘动态响应表现的核心零件。

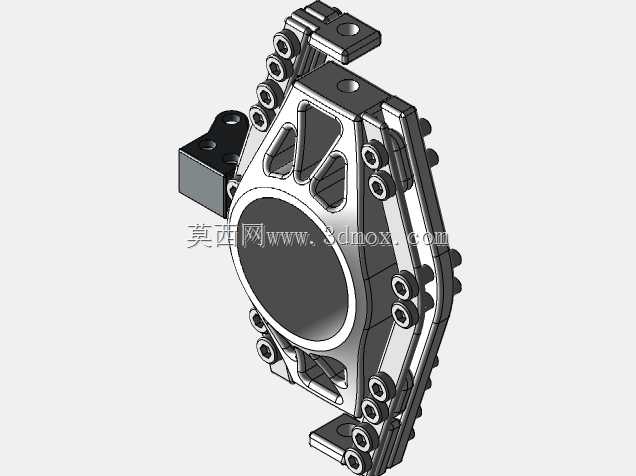

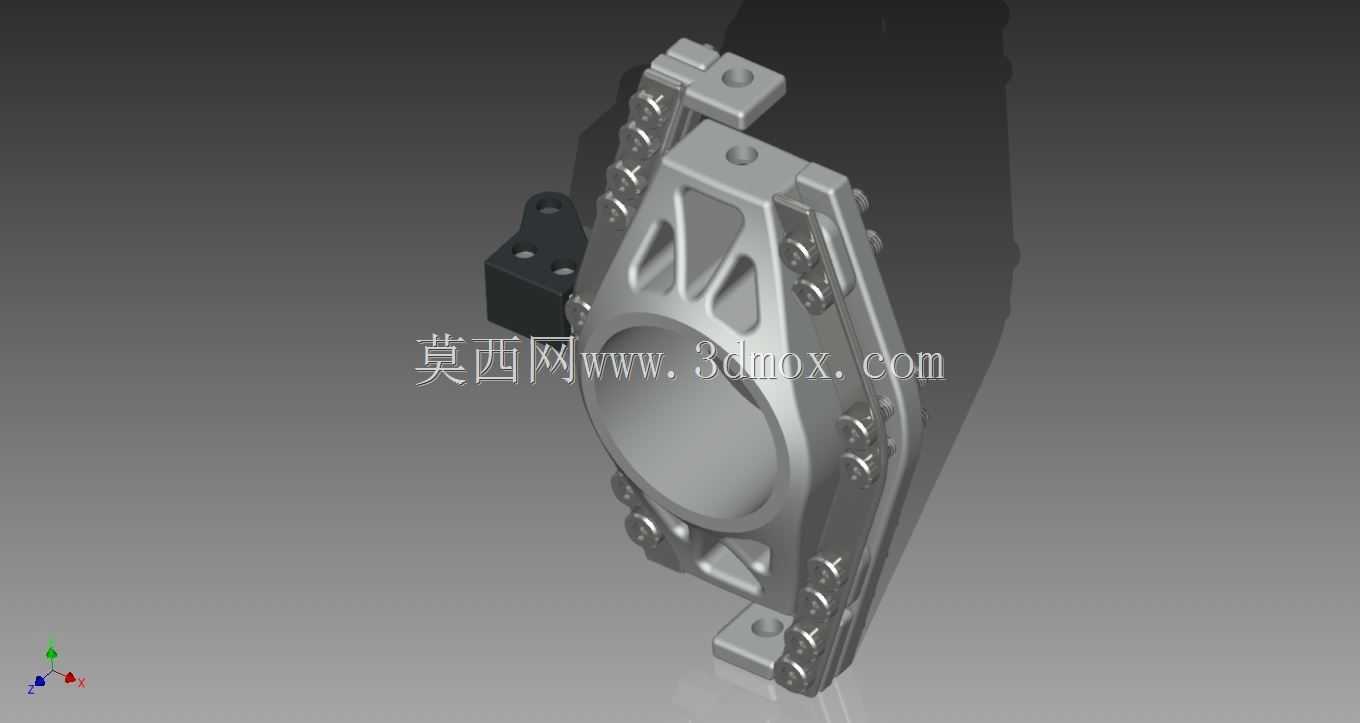

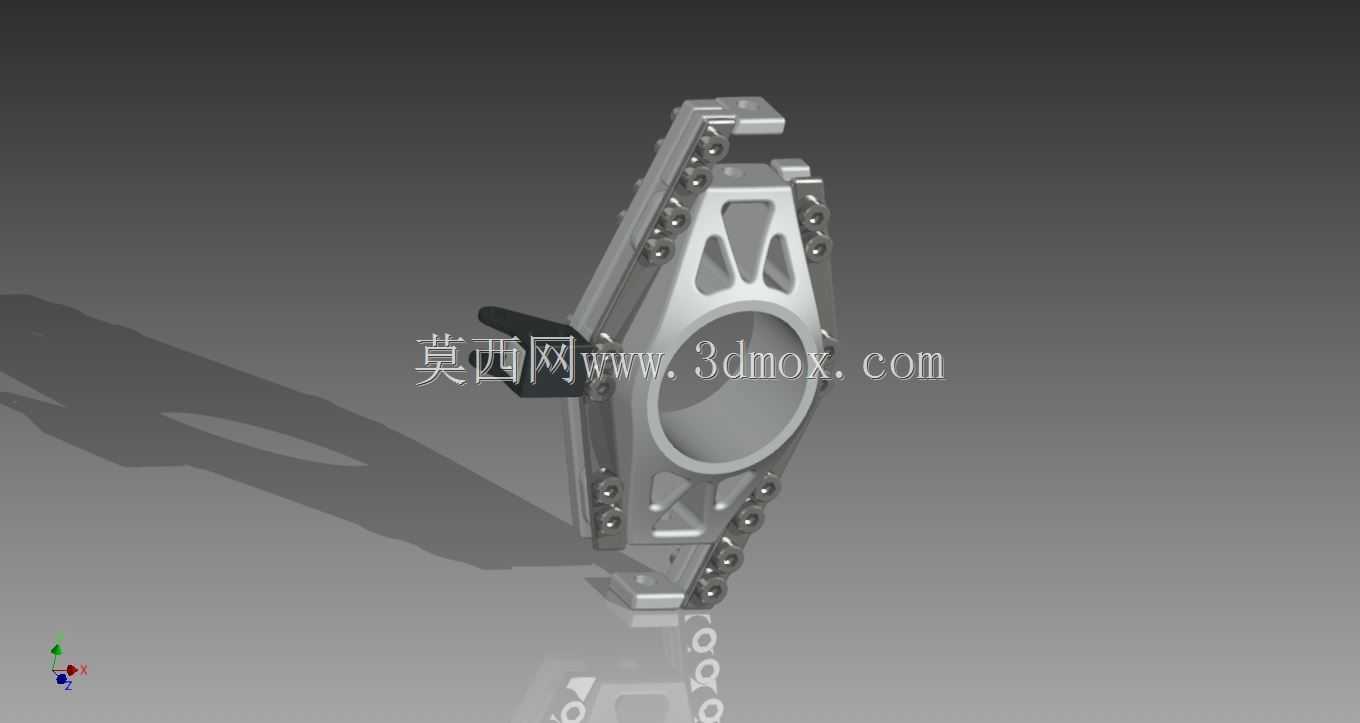

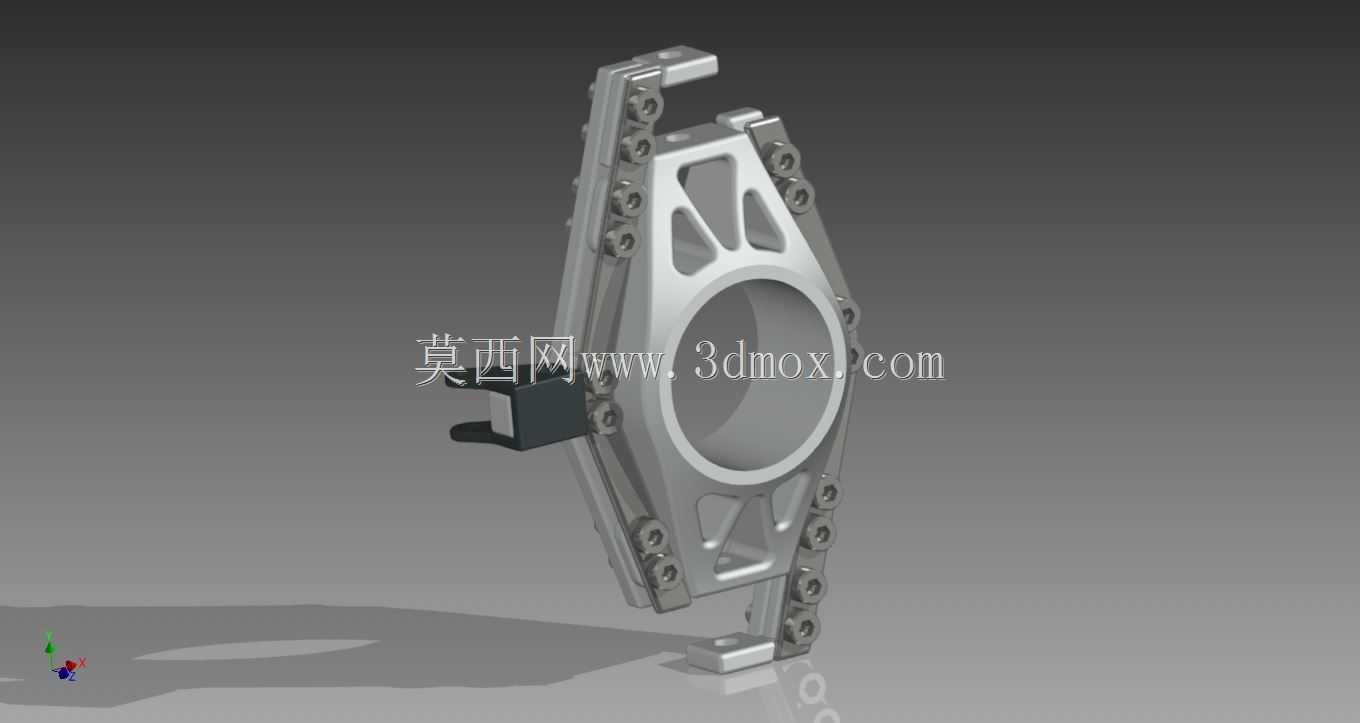

在功能特性设计上，这款转向节采用无铸造一体铣削成型方案，整体结构完全由整块铝坯加工完成，不存在铸造工艺带来的气孔、缩松等内部缺陷，材料力学性能一致性更强，抗冲击疲劳表现远优于同重量的铸造转向节。结构设计上采用了大尺寸中心轮毂轴承安装孔，周边通过放射状镂空加强筋实现刚度与重量的平衡，既保证了轴承安装位的同轴度与支撑刚度，避免激烈驾驶时轴承偏磨失效，又最大化去除了非承载区域的多余材料，实现极致轻量化表现，有效降低前轮簧下质量，提升悬挂系统对路面颠簸的响应速度，优化轮胎接地性能。转向节上集成了多组安装点位，分别对应上下叉臂的球头安装位、转向拉杆连接位、制动卡钳固定座，所有安装孔位均采用同轴度公差设计，保证装配后前轮定位参数的精准度，避免出现转向虚位、制动抖动等问题。

在加工实现层面，该零件仅需使用常规三轴立式铣床与数控车床即可完成全部加工工序，不需要特殊的五轴加工设备，也无需开模铸造，适配小批量定制赛车部件的加工场景。零件的整体加工坯料尺寸为210x100x60毫米，所有安装面的加工余量、刀具走刀路径均经过优化，加工过程中可通过一次装夹完成大部分特征的加工，减少装夹误差带来的精度偏差。安装边界设计上，各连接点位的间距、安装面高度均适配主流小型场地赛车的悬挂几何参数，中心轴承位可适配通用型赛车轮毂轴承单元，卡钳安装位兼容市售主流四活塞赛车卡钳的安装孔距，不需要额外制作转接座即可完成装配，大幅降低了整车底盘的改装与装配难度。结构上预留的加强筋布局在保证侧向刚度的同时，也为制动系统预留了充足的散热空间，避免长时间激烈驾驶时热量传导至轴承导致润滑脂失效。
