汽车传动系统多片式离合结构设计

多片式离合器是汽车传动系统中承担动力接合与切断功能的核心部件，广泛应用在手动挡车型、双离合自动变速箱以及部分工程车辆的传动链路中，在车辆起步、换挡、制动等工况下发挥着不可替代的作用。在车辆日常行驶过程中，多片离合器通过摩擦片组的压紧与分离，实现发动机与变速箱之间动力的平顺传递与快速切断，起步阶段缓慢接合摩擦片组能够让动力逐步输出，避免传动系统受到冲击，保障车辆平稳起步；换挡过程中快速切断动力，能够减少齿轮间的转速差，让换挡操作更顺畅，降低齿轮打齿、磨损的风险；制动工况下及时分离动力，能够避免发动机被强制熄火，同时配合制动系统缩短制动距离，提升行驶安全性。

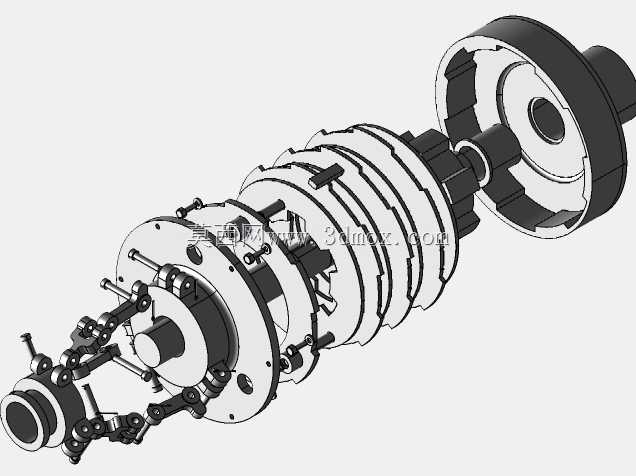

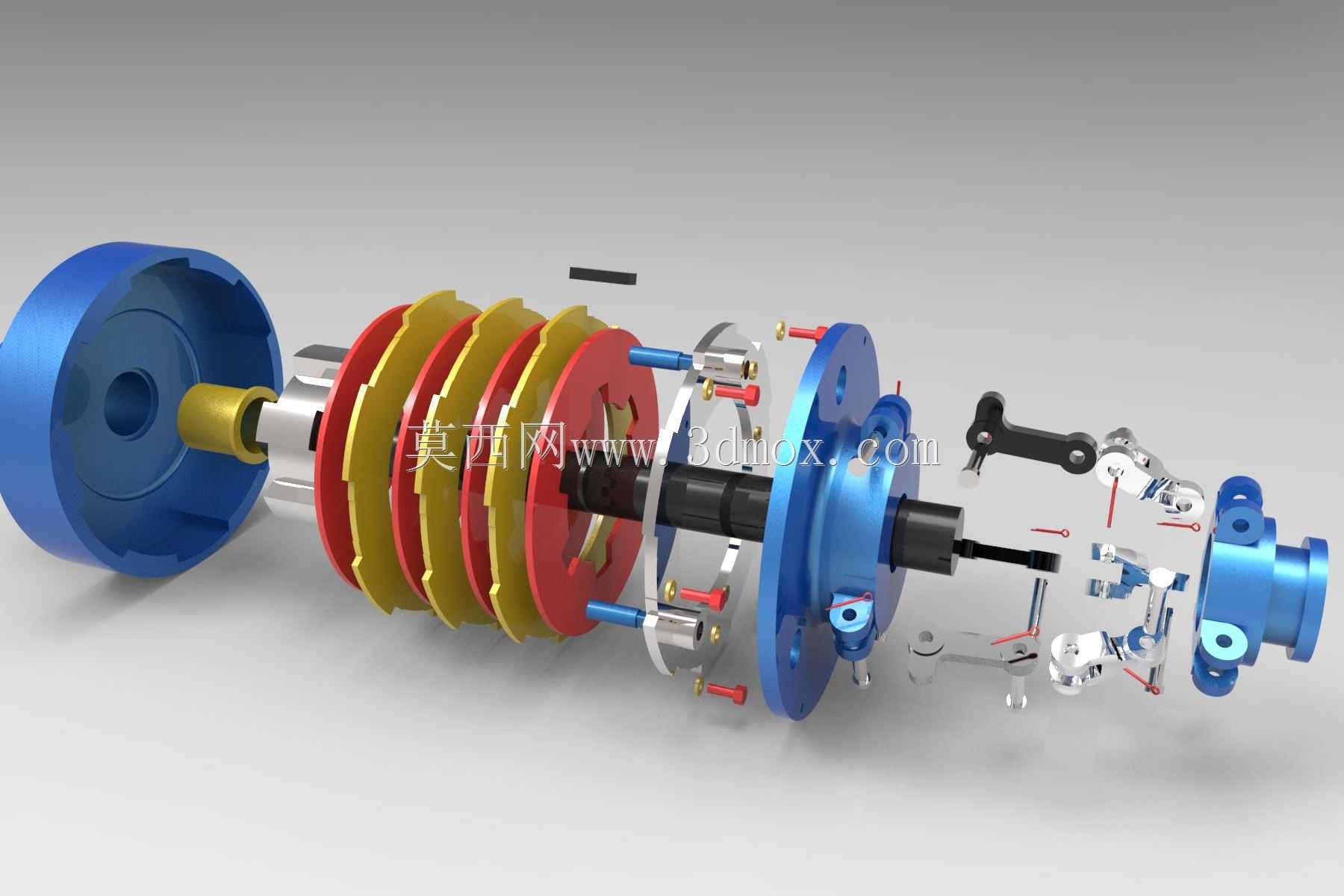

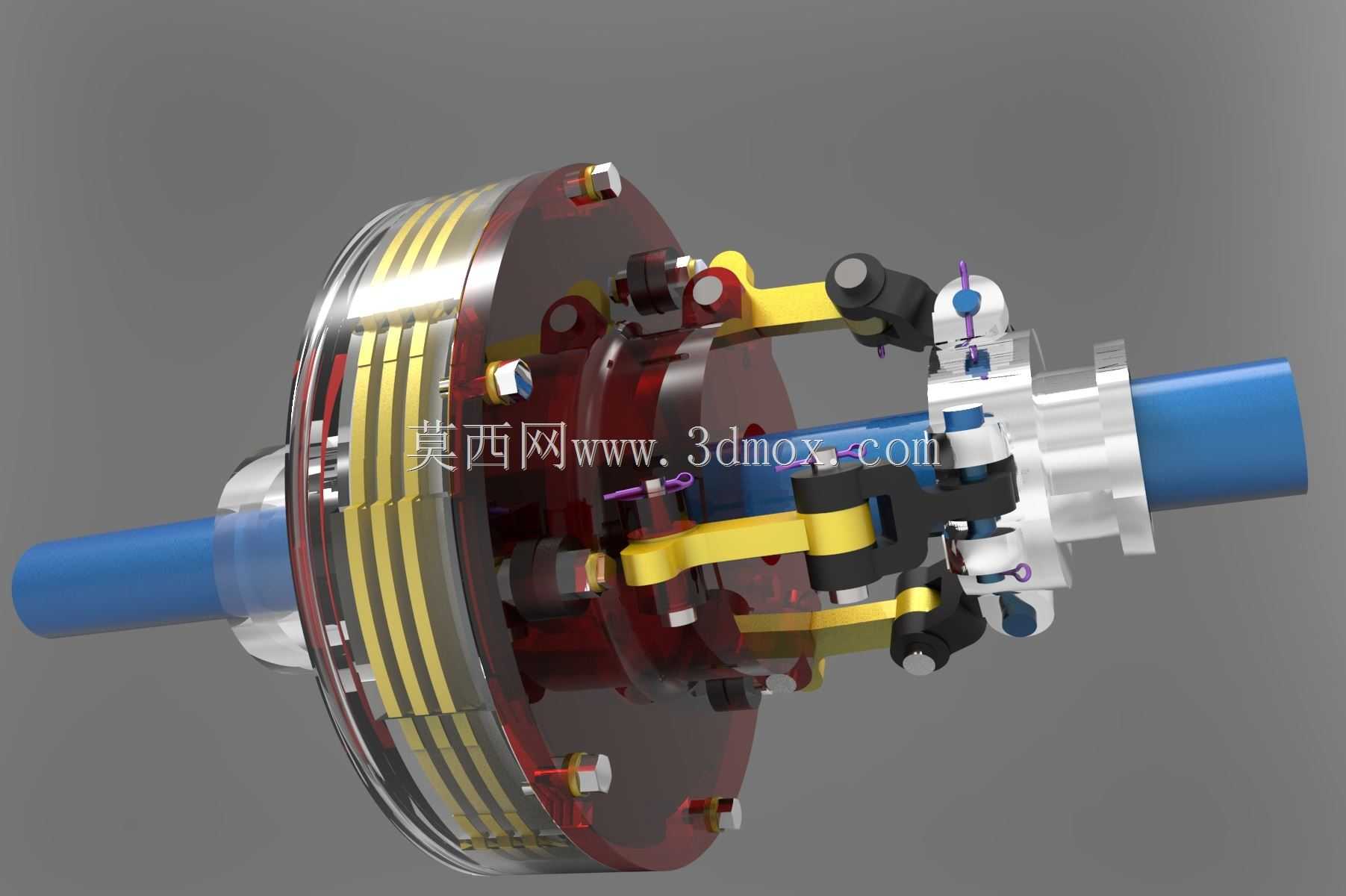

这款多片离合器的设计围绕高扭矩承载、平顺接合、散热高效三个核心目标展开，整体采用同轴堆叠的摩擦片组结构，主动片与从动片交替排布，主动片通过外花键与离合器外壳连接，随发动机输入轴同步转动，从动片通过内花键与变速箱输入轴连接，摩擦片表面采用耐磨耐高温的摩擦材料层，能够在频繁接合分离的工况下保持稳定的摩擦系数，避免打滑失效。设计过程中充分考虑了安装边界的适配性，整体轴向尺寸紧凑，径向尺寸匹配主流乘用车变速箱的安装腔体，外壳上预留的安装定位孔能够与变速箱壳体精准对位，输入输出端的花键参数符合通用传动接口标准，无需额外改装即可适配对应排量的车型传动系统。

结构设计上，压紧机构采用膜片弹簧作为压紧元件，相比传统螺旋弹簧结构，膜片弹簧能够在摩擦片磨损后自动保持压紧力，降低日常维护的频率，同时膜片弹簧的非线性弹力特性能够让离合器接合过程更线性，减少接合时的顿挫感。离合器外壳设计有均匀分布的散热沟槽，车辆行驶时的气流能够顺着沟槽带走摩擦片工作产生的热量，避免长时间半联动工况下摩擦片过热烧蚀，延长部件的使用寿命。分离机构的杠杆比经过反复校核，能够让踏板操作力保持在舒适区间，降低驾驶员长时间操作的疲劳感，同时分离行程的设计预留了足够的余量，保障摩擦片磨损到极限位置时依然能够彻底分离，避免出现半联动打滑、分离不彻底打齿的问题。
