工业卷材加工用复卷设备结构设计

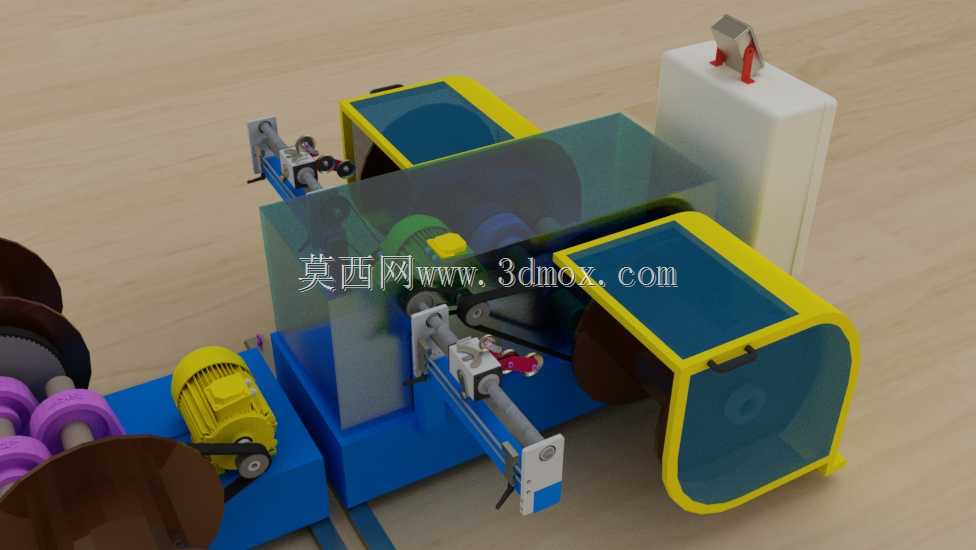

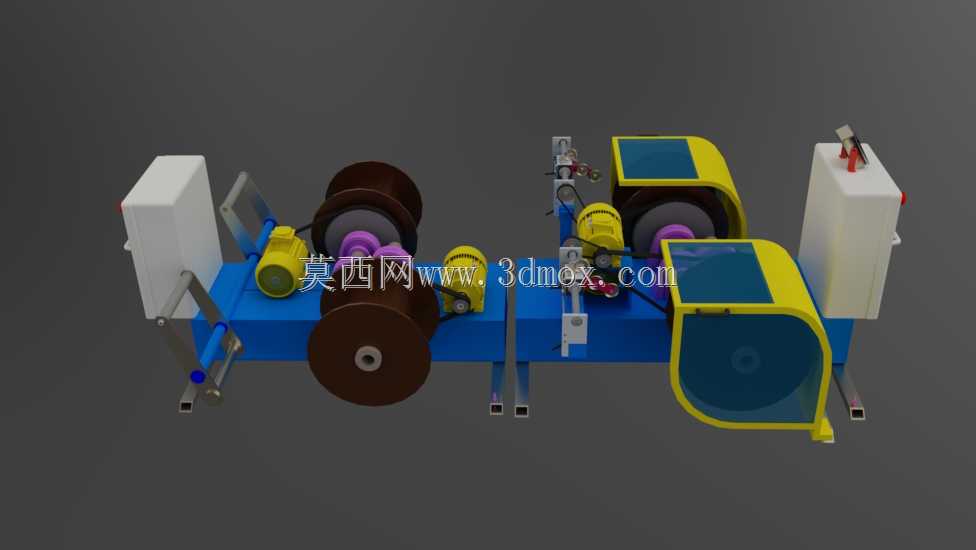

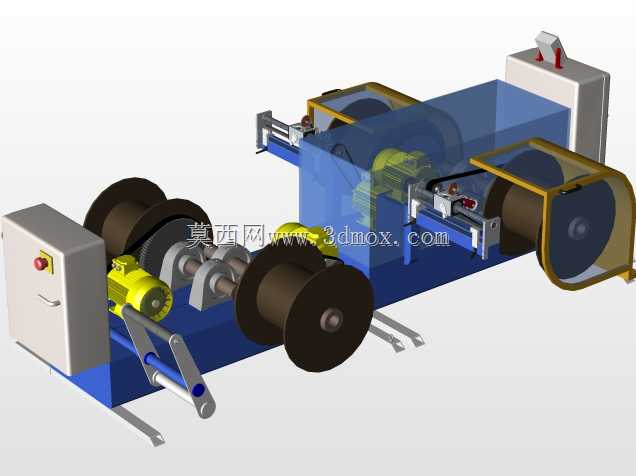

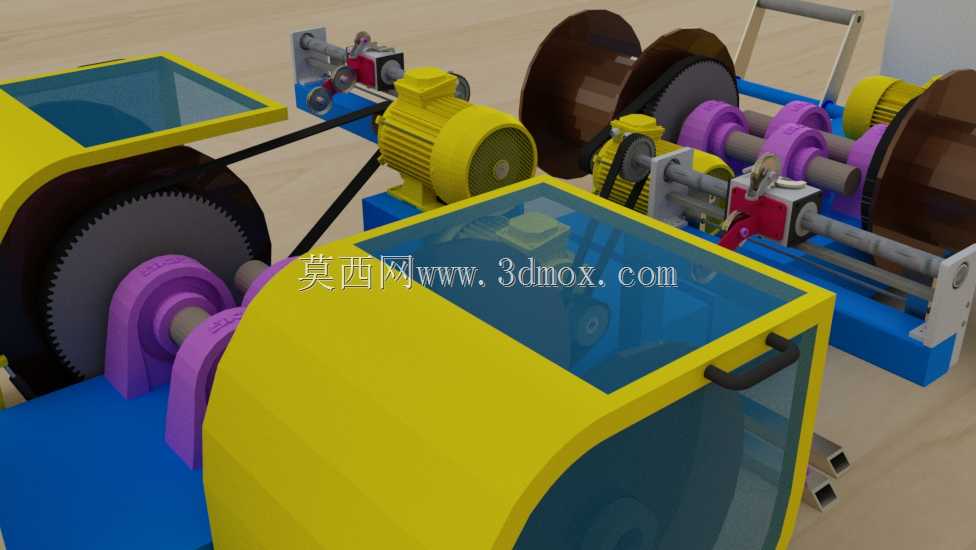

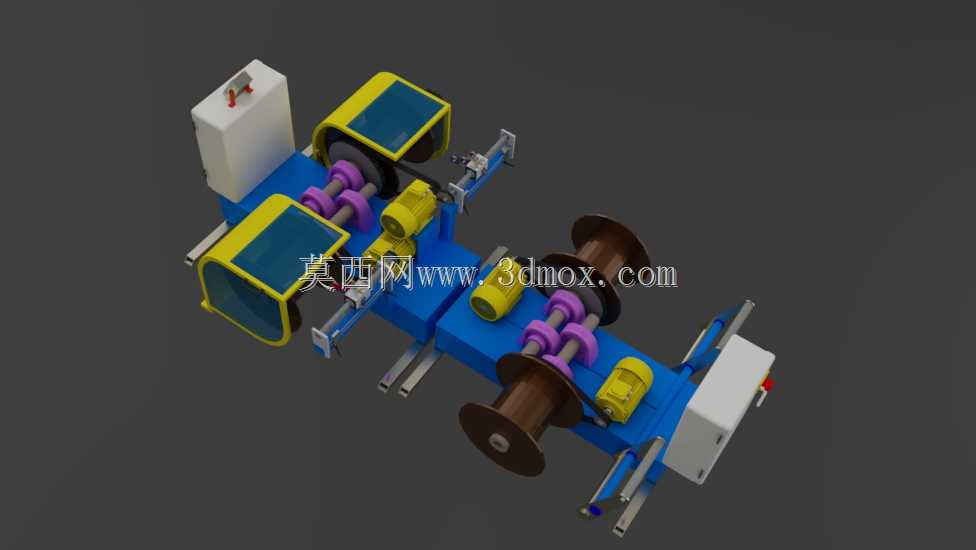

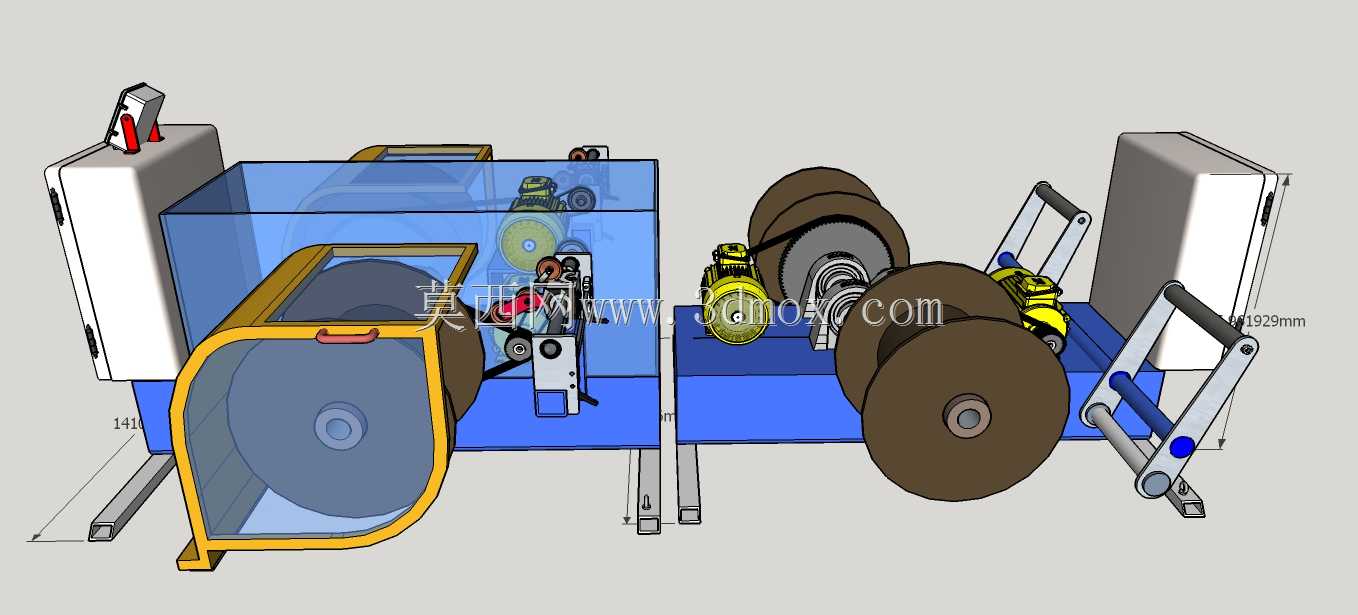

这款复卷设备主要面向薄膜、纸张、金属箔带、柔性卷材等连续带状物料的后道加工场景，在软包装生产、印刷加工、金属带材分切、纺织面料整理等产线中承担核心的收卷复卷工序，能够将前道工序产出的大卷幅物料按照生产需求重新收卷为规格统一、张力均匀的成品卷，同时可配合分切组件实现定宽分切、瑕疵料段剔除、料卷接头整理等配套作业，解决原生料卷松紧不一、幅宽不匹配、卷边不齐等问题，保障后续加工或成品出库的料卷品质。设备整体采用模块化布局设计，核心传动单元采用多组平行辊轴排布，搭配独立的驱动单元实现不同工位的转速匹配，通过齿轮传动与带传动结合的方式传递动力，既保证大扭矩输出的稳定性，也能通过传动比调整适配不同厚度、不同材质卷材的收卷线速度需求，避免因转速不匹配导致的卷材拉扯变形、断料或者收卷松散的问题。设备的防护结构采用半封闭框架设计，黄色的防护壳体搭配透明观察视窗，既可以将高速运转的传动齿轮、辊轴等运动部件与外部操作区域隔离，降低生产过程中的安全隐患，也能让操作人员随时观察内部料卷的走料状态、收卷整齐度，及时调整张力参数或者处理走料偏移问题。在功能设计上，设备预留了多组安装工位，可根据实际生产需求加装张力检测组件、纠偏机构、压辊组件，适配从超薄塑料薄膜到中等厚度金属带材的不同加工需求，驱动单元的安装位置经过重心优化，降低设备高速运转时的振动幅度，提升长时间连续运行的稳定性。设备的安装边界充分考虑车间产线的布局需求，整体底座采用规整的矩形结构，底部预留固定安装孔位，可直接固定在车间水泥地面或者配套生产平台上，进料端与出料端的辊轴高度匹配常规产线的输送高度，无需额外搭建过高的过渡支架即可对接前后道的分切、印刷、包装设备，减少产线改造的额外成本。走料路径经过多次优化，减少卷材在设备内部的弯折角度，降低柔性物料在走料过程中的弯折损耗，同时各辊轴的支撑座采用快拆结构设计，方便日常维护时更换磨损辊面、清理辊轴附着的物料残留，缩短设备停机维护的时长。
